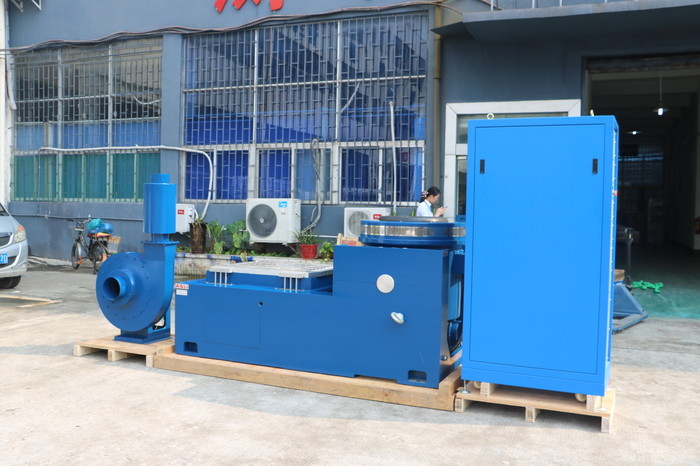

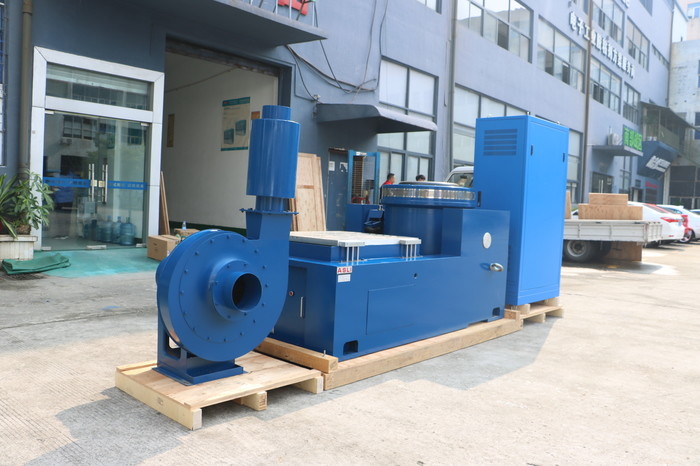

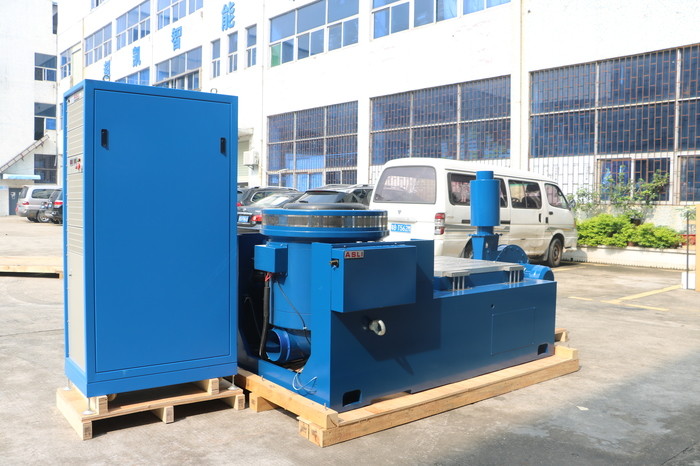

300kg.f attrezzatura di prova di vibrazione dell'ANSI C 136,31 con la Tabella di slittamento
Dettagli del prodotto
| Supporto personalizzato: | OEM | marca: | ASLI |
|---|---|---|---|
| Luogo di origine: | Guangdong, Cina | Energia: | Elettronico |
| Certificato: | ISO9001:2008 | Materiale da imballaggio: | Custodia in polilegno |
| Vibrazione: | 3 assi | forza di vibrazione: | Personalizzato |
| Dimensioni del tavolo: | Personalizzato | Carico massimo: | 100 kg |
| Evidenziare |
Attrezzatura di prova di vibrazione dell'ANSI C 136,31,attrezzatura di prova di vibrazione 300kg.f |
||
Descrizione del prodotto
Il Apparecchiatura di prova di vibrazione ANSI C 136.31 da 300 kgf con tavola scorrevole è una macchina di prova di vibrazione con fissaggio personalizzato progettata per i protocolli di test ISTA 3F e MIL-STD 202. È ingegnerizzata per ambienti educativi, di ricerca e di laboratorio, fornendo una simulazione di vibrazione precisa e affidabile in un'ampia gamma di applicazioni.
Utilizzando una struttura a doppio circuito magnetico, cerchi di azione dello scheletro auto-generati, supporto aerodinamico, cuscinetti a rulli, guida lineare e tecnologia di isolamento a perno, questo sistema esegue test di vibrazione sinusoidale sugli assi X, Y e Z, test di vibrazione casuale a banda larga e test di impulsi classici (onda sinusoidale smorzata, trapezoidale, a dente di sega) insieme al test dello spettro di risposta agli urti. Queste capacità lo rendono ampiamente applicabile nei settori della difesa nazionale, delle armi, dell'aviazione, dell'aerospaziale, delle comunicazioni, dell'elettronica, degli elettrodomestici e degli elettrodomestici.
| Modello | ES-3 |
|---|---|
| Spinta sinusoidale | 300 kgf |
| Spinta casuale | 300 kgf |
| Spinta d'impatto | 600 kgf |
| Intervallo di frequenza | 2–2500 Hz |
| Spostamento continuo | 25 mm |
| Spostamento d'impatto | 25 mm |
| Velocità massima | 1,8 m/s |
| Accelerazione massima | 981 m/s² |
| Diametro bobina mobile | Φ150 mm |
| Momento eccentrico ammissibile | >196 N·m |
| Punti di connessione del carico | 6 punti |
| Massa equivalente delle parti mobili | 3 kg |
| Dimensione vite piano di lavoro (standard) | M8 |
| Schema viti piano (diametro, circonferenza) | 8 su Φ100 mm, 8 su Φ200 mm |
| Frequenza di isolamento assiale | <3 Hz |
| Carico massimo | 120 kg |
| Perdita di flusso magnetico | <1 mT |
| Dimensioni (senza imballaggio) (L×L×A) | 730 mm × 550 mm × 650 mm |
| Peso tavola vibrante | 450 kg |
- Scheletro del cerchio dinamico ben progettato con una frequenza di risonanza assiale più elevata.
- Il design a doppio circuito magnetico garantisce una bassa dispersione di flusso magnetico, una struttura compatta e un layout razionale.
- Cuscinetti a rulli dell'asta oscillante con rigidità del corpo composito dritta e orientata all'importazione per un'eccellente capacità di carico eccentrico.
- Fondazione di isolamento a perno dedicata all'uso ormonale, con comoda mobilità per l'installazione.
- Il sistema avanzato di movimento garantisce un'elevata affidabilità del cerchio dinamico.
- Il nuovo design del condotto migliora l'effetto di raffreddamento.
- La rigidità statica e la rigidità dinamica del piccolo pallone del cuscinetto aumentano la capacità di carico del cuscinetto della tavola vibrante e migliorano le prestazioni a bassa frequenza.

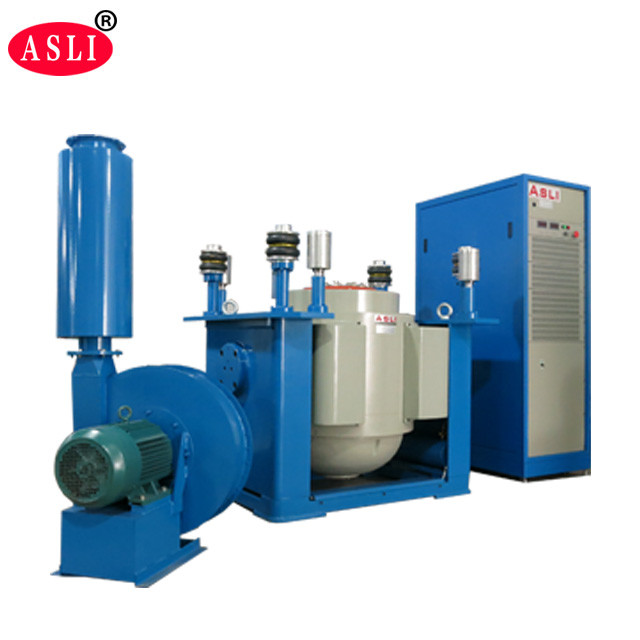

La macchina di prova di vibrazione elettromagnetica ad alta frequenza è composta dai seguenti componenti:
- Banco di prova vibrante
- Amplificatore di potenza
- Ventola di raffreddamento
- Tavola scorrevole
- Espansore verticale
- All'interno di un piccolo banco di carico, si ottengono accelerazioni e frequenze di lavoro più elevate, migliorando la capacità di carico e le prestazioni dell'intero banco macchina.
- Il banco orizzontale e il banco vibrante sono di tipo integrale con una struttura perfetta, offrendo comodità di installazione e regolazione.
- Traccia di pressione statica, a V, con capacità di resistenza alla pendenza e al carico di polarizzazione.
- Pompa dell'olio integrata per una buona struttura e facilità d'uso.
Il banco esteso verticale VT e i morsetti specificati sono calcolati con precisione ed elaborati per garantire che il cliente ottenga le migliori prestazioni secondo specifiche perfette.
Punti salienti del prodotto
L'apparecchiatura per test di vibrazione ASLI ES-3 fornisce una spinta sinusoidale/casuale di 300 kgf, 2-2500 Hz, test a 3 assi con tavola scorrevole. Certificato ISO 9001, personalizzazione OEM disponibile. Ideale per la difesa, aerospaziale, elettronica. Carico massimo 120 kg, design compatto.
