Equipaggiamento di prova delle vibrazioni ES-6.pdf
Testatore di vibrazione di tipo elettrodinamica di laboratorio universale per la prova di vibrazioni accelerate
La tavola di vibrazione elettromagnetica è ampiamente utilizzata nella difesa, nell'aviazione, nell'aerospaziale, nelle comunicazioni, nell'elettronica, nelle automobili, negli elettrodomestici e in altre industrie.Questo tipo di apparecchiature viene utilizzato per individuare i difetti precocemente, simulare le condizioni di lavoro effettive e la prova di resistenza della struttura, l'applicazione del prodotto è ampia, la larghezza di applicazione è evidente, l'effetto di prova è notevole e affidabile.,scorrevole, programmabile, moltiplicatore di frequenza, logaritmo, accelerazione massima, modulazione dell'ampiezza, controllo del tempo, controllo computerizzato a funzione completa, semplice accelerazione fissa/ampiezza fissa.Attrezzatura a causa di un fallimento continuo di 3 mesi di prova, prestazioni stabili, qualità affidabile.
Parametri tecnici:
| Modello |
Sine nominale Forza (N) |
Classificato come casuale Forza (N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s)2) | Velocità nominale ((m/s) |
Dislocamento nominale (p-p) mm |
Mass. carico (kg) | bobina mobile ((Kg) |
Dimensione di Spirale di movimento ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
La base della macchina utilizza il materiale di alta qualità, installa comodamente, il funzionamento è liscio, non ha bisogno di installare il, il controllo del circuito di controllo di digitalizzazione e la frequenza di visualizzazione,il PID regola la funzione, rende il lavoro dell'apparecchiatura più stabile, affidabile, spazza la frequenza e il modo di funzionamento a frequenza fissa,Si adatta alle diverse esigenze di prova professionali per risolvere le interferenze del forte campo elettromagnetico al circuito di controllo, e per aumentare il tempo di lavoro impostato, in modo che il prodotto in esame raggiunga il tempo di prova preciso.
parametri tecnici dell'espansione orizzontale:
| Modello | Dimensione della panchina (mm) | Intervallo di frequenza (Hz) | Peso delle parti in movimento (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5 000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
Norma di prova:
GB/T 31486-2015
UL 1642:2012 < Norma per le batterie al litio >
UL 2054: 2012 < Batterie per uso domestico e commerciale>
UN38.3 ((2012)
IEC 62133-2:2017 < Requisiti di sicurezza per celle secondarie sigillate portatili e per batterie da esse fabbricate, destinate ad essere utilizzate in applicazioni portatili - Parte 2: sistemi al litio >

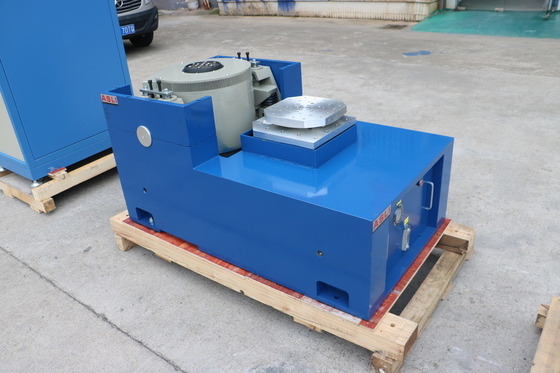

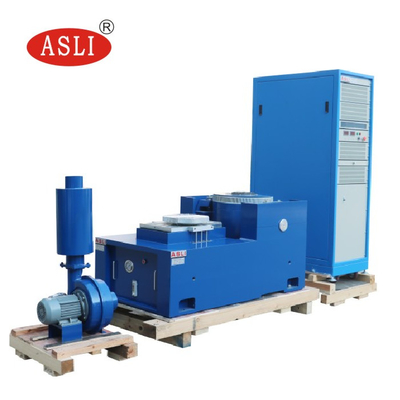

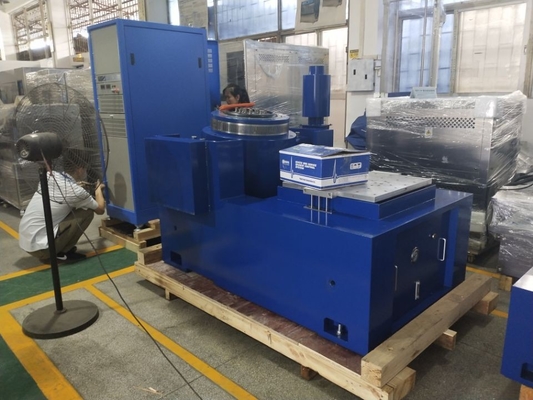

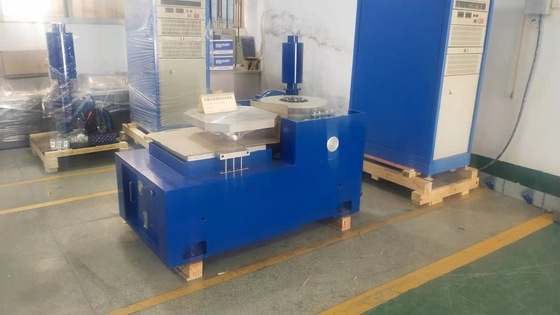

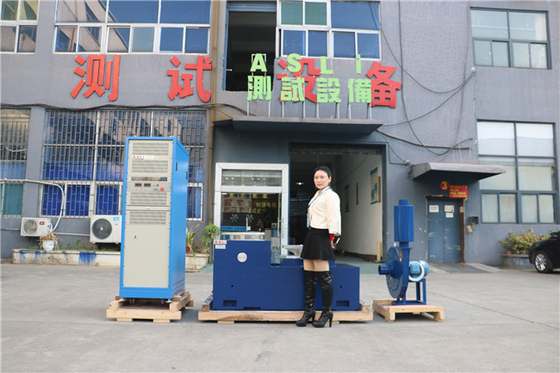

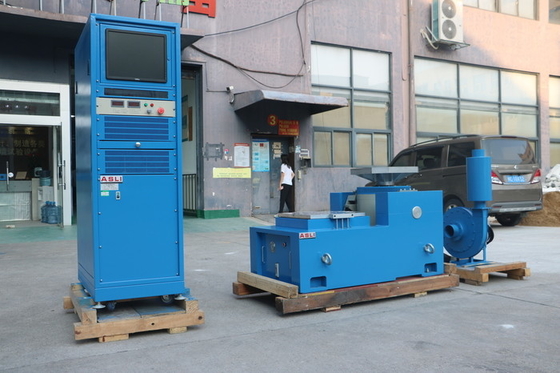

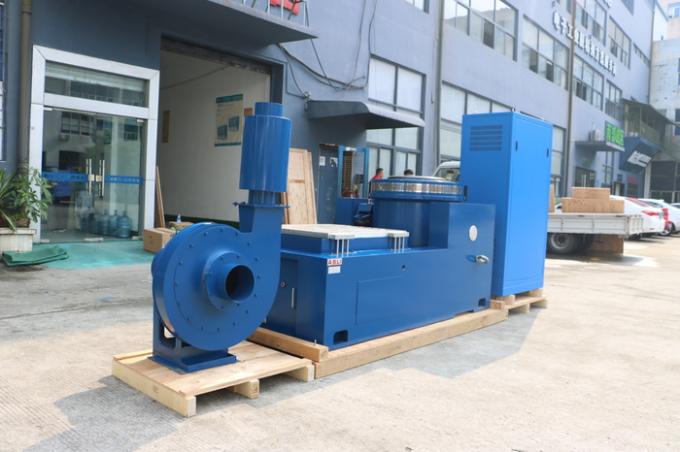

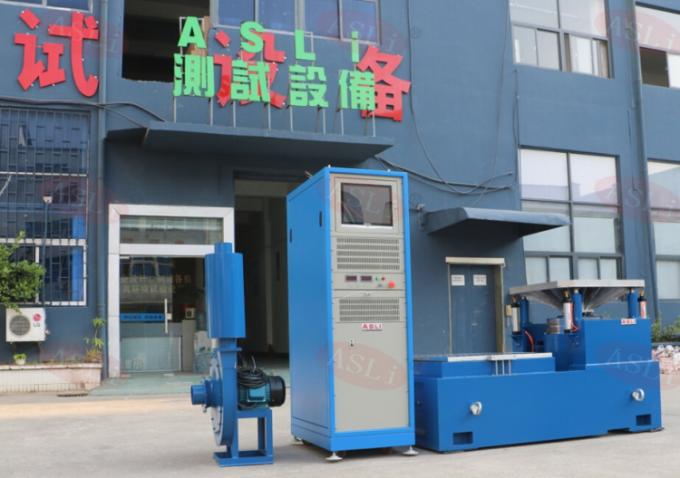

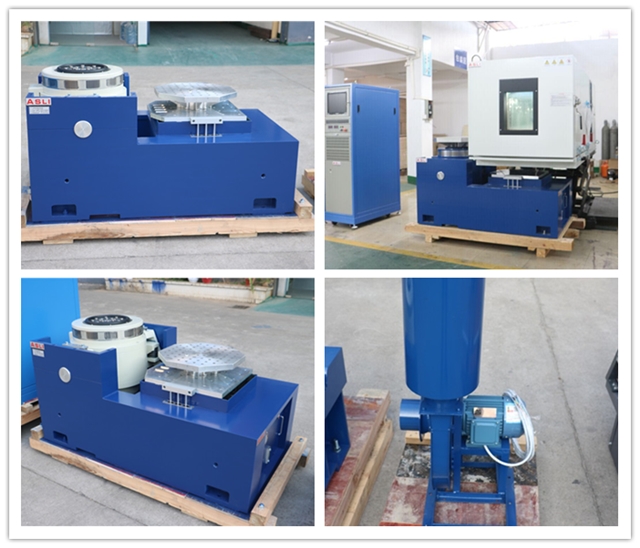

Immagini per riferimento:
Se avete qualche dubbio o necessità riguardo a Universal Laboratory Electrodynamics Type Vibration Tester for Accelerated Vibration Testing, non esitate a inviare la vostra richiesta.
