Agitatore elettrodinamico ad alta frequenza con grande bobina mobile
il sistema di prova delle vibrazioni elettromagnetiche della serie ES è appositamente progettato per soddisfare le esigenze di un funzionamento prolungato,l'installazione di una base resistente alle vibrazioni può ottenere vibrazioni verticali e orizzontaliLa piattaforma standard è dotata di un apparecchio di isolamento da urti ad alta efficienza, in modo da ridurre al minimo le vibrazioni trasmesse all'edificio.in un momento sano evitare la necessità di ulteriori basi nella maggior parte dei casi.
Un insieme completo di sistemi di prova delle vibrazioni è composto da un sistema di controllo di scossa, di potenza e di misurazione delle vibrazioni, in conformità con le norme nazionali e internazionali pertinenti (ad esempio: MIL-STD, DIN,ISO,ASTM,IEC,ISTA,GB,GJB,JIB,BS,etc.) per fornire supporto tecnico per l'istituzione dell'ispezione della qualità dei prodotti.
Caratteristiche del prodotto
* Sistema di sospensione flessibile e guida in linea retta, elevata capacità portante, buone prestazioni di guida e elevata stabilità.
* La rigidità statica dell'airbag di carico centrale è grande, la rigidità dinamica è piccola, la capacità di carico è forte e le prestazioni dinamiche eccellenti.
* diagnosi rapida e protezione della catena, elevata sicurezza e affidabilità;
* Il dispositivo di isolamento e ammortizzatore dell'airbag rende il vibratore privo di fondamento speciale, riproduce perfettamente l'onda di vibrazione e riduce la trasmissione delle vibrazioni.
* fornire un uso diverso delle piattaforme di espansione orizzontale e verticale;
* Può essere utilizzato con tutti i tipi di regolatori di vibrazione e il funzionamento è semplice.
Parametri:
| Modello |
Sine nominale Forza (N) |
Classificato come casuale Forza (N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s)2) | Velocità nominale ((m/s) |
Dislocamento nominale (p-p) mm |
Mass. carico (kg) | bobina mobile ((Kg) |
Dimensione di Spirale di movimento ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Caratteristiche verticali del banco esteso:
VT verticale esteso-banco e prese specificate, calcolato con precisione, progettazione elaborata, per garantire il cliente ha acquisito le migliori prestazioni secondo perfetta
Caratteristiche del supporto orizzontale:
All'interno di un piccolo banco di carico per realizzare una maggiore accelerazione e frequenza di lavoro, per migliorare la capacità di carico e le prestazioni di tutto il banco della macchina.
Il banco orizzontale e il banco a vibrazione sono di tipo integrale, con struttura perfetta, comodità di installazione e regolazione.
Strada a pressione statica, a forma di V, con capacità di resistenza alla pendenza e al pregiudizio.
Pompa d'olio integrata, buona struttura e facile utilizzo.

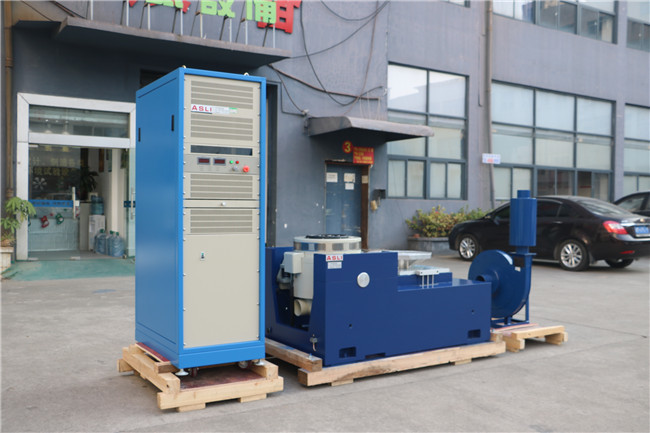

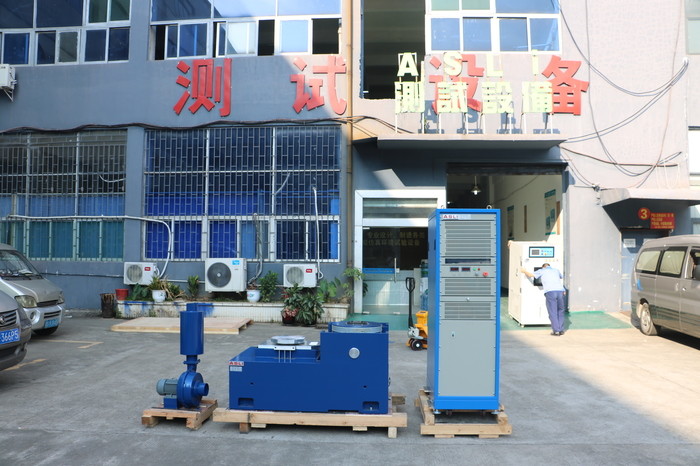

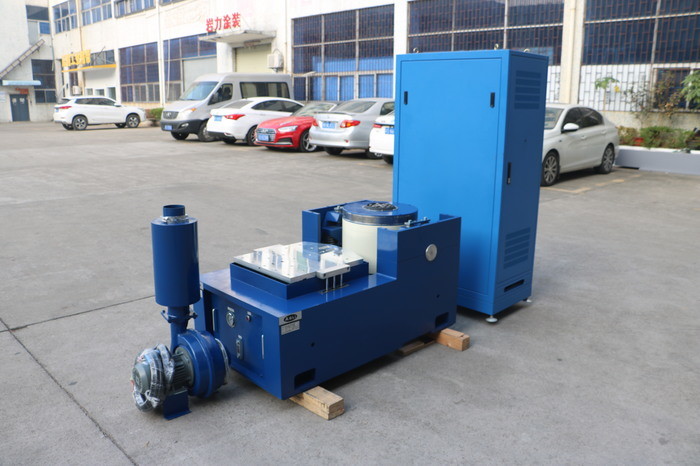

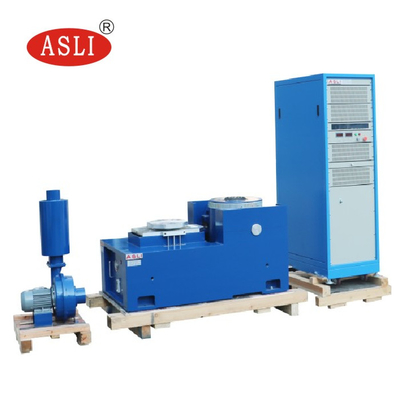

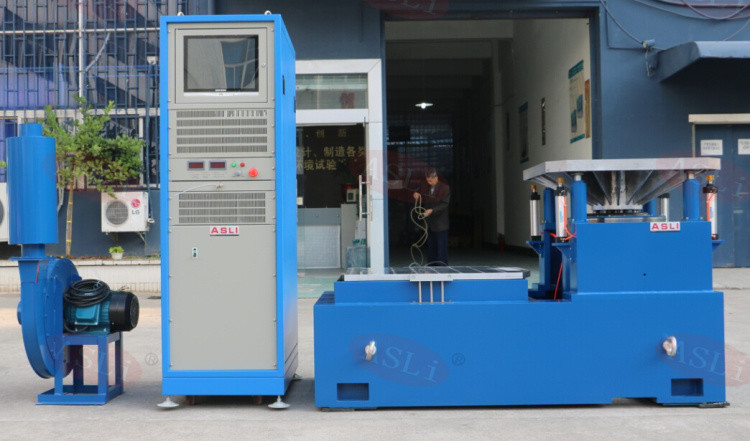

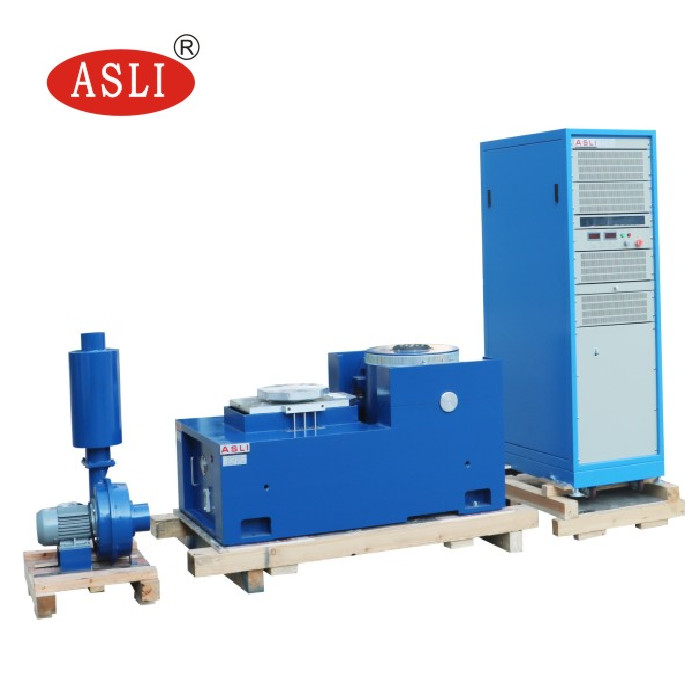

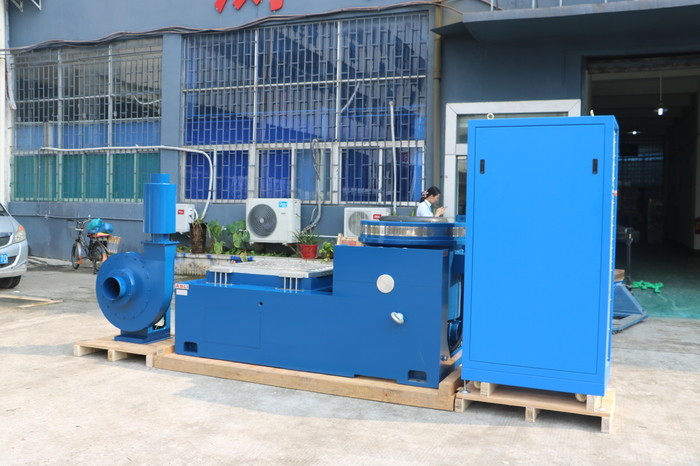

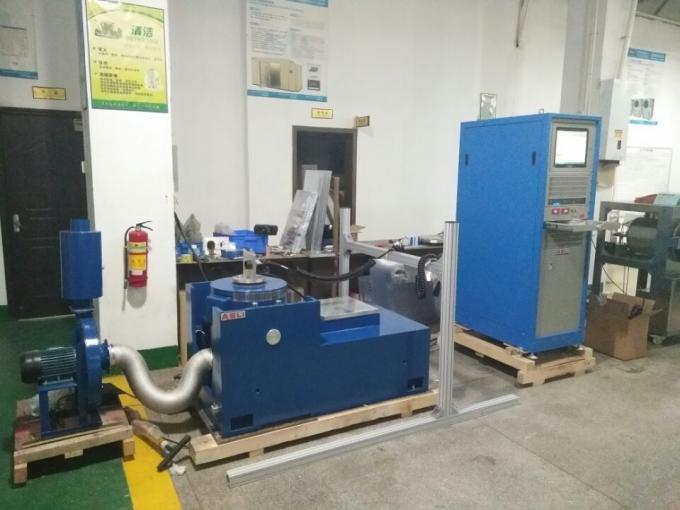

Immagini per riferimento:
