apparecchiature di prova delle vibrazioni ES-10.pdf

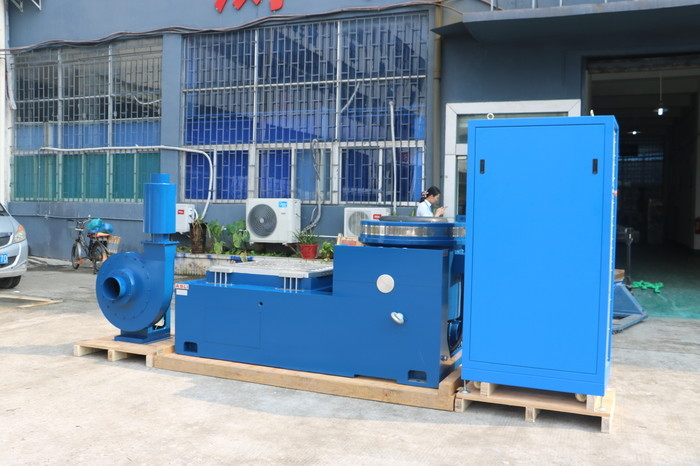

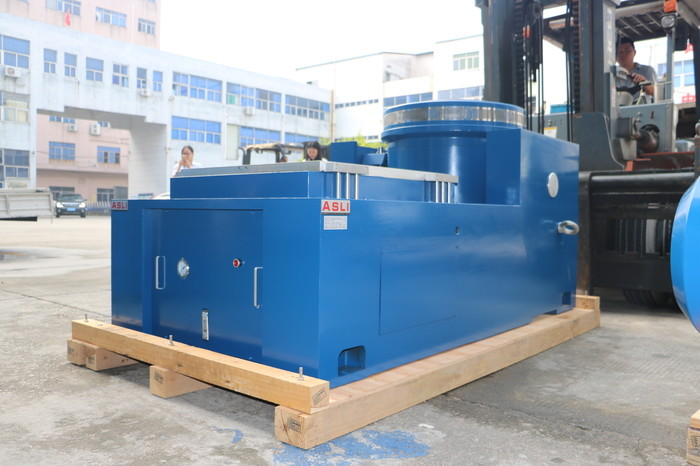

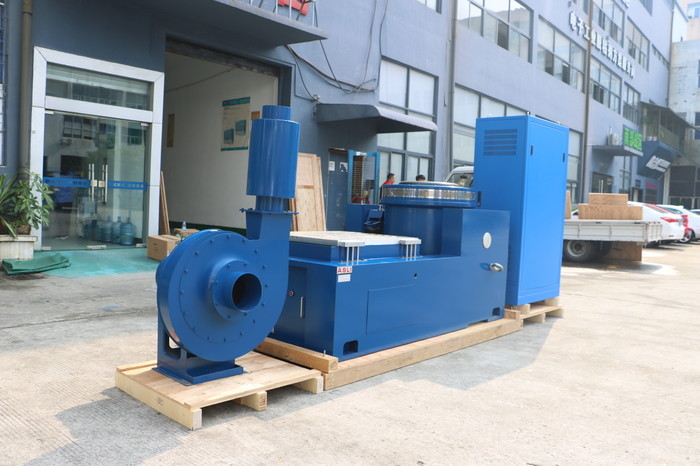

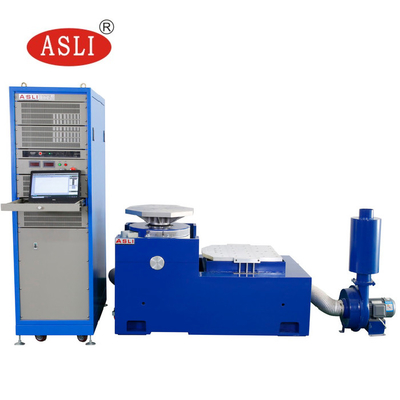

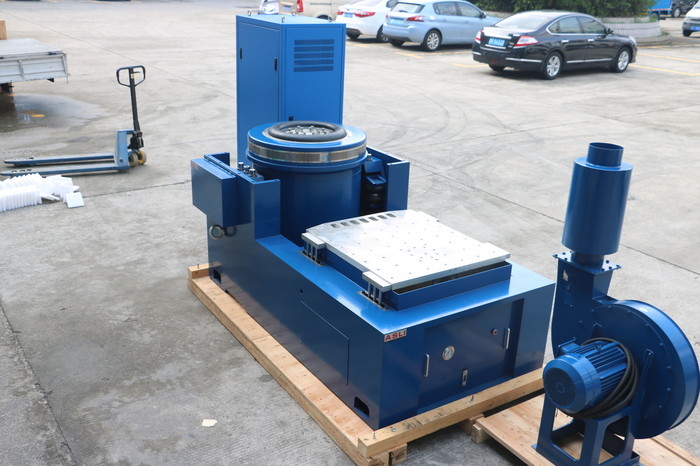

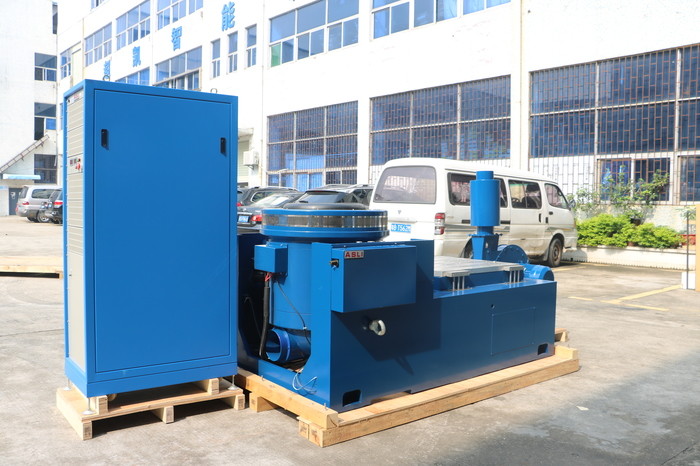

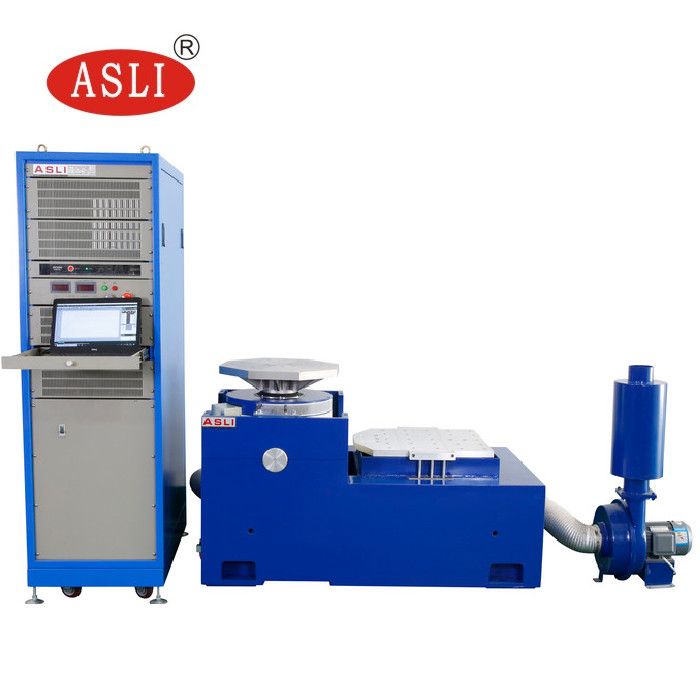

Tester di vibrazione orizzontale ad alta frequenza per le prove automobilistiche con espansore verticale
Regolamento multi-modalità
Sine, casuale, ricerca in risonanza e abitazione, tipica impatto e modalità di simulazione stradale.
Capacità di carico di forza
L' airbag di carico centrale ha una grande rigidità statica, una piccola rigidità dinamica, una forte capacità di carico e un buon effetto quando le amplitudini cambiano.
Controllo delle interferenze
Doppia perdita di flusso di progettazione magnetica e il campo magnetico è uniformemente risolto a forte interferenza del circuito di controllo del campo elettromagnetico
parametri tecnici:
| Modello |
Sine nominale Forza (N) |
Classificato come casuale Forza (N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s)2) | Velocità nominale ((m/s) |
Dislocamento nominale (p-p) mm |
Mass. carico (kg) | bobina mobile ((Kg) |
Dimensione di Spirale di movimento ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
parametri tecnici dell'espansione orizzontale:
| Modello | Dimensione della panchina (mm) | Intervallo di frequenza (Hz) | Peso delle parti in movimento (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5 000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
parametri tecnici dell'espansione verticale:
| Modello | Peso (kg) | Frequenza massima (Hz) | Dimensione della panca |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
Oltre al tester di vibrazioni, la nostra gamma di prodotti copre anche:
(1) Serie di prove di temperatura/umidità: camera di prova di temperatura/umidità, camminata in stabilità, camera di prova di scossa termica,Camera di prova UV temperatura umidità, camera di temperatura di velocità di rampa.
(2) Serie di prove di invecchiamento:Temperatura elevataforno, forno di asciugatura a vuoto, camera di prova di invecchiamento con ventilazione a aria, camera di prova di invecchiamento a vapore, camera di prova di ozono, apparecchiatura di prova di combustione
(3) Simulazioni meteorologichetserie: camera di prova a spruzzo di pioggia, camera di prova di polvere, camera di prova di invecchiamento con lampada al xenon, camera di prova di resistenza ai raggi UVber
(4) Serie di prove meccaniche: macchina per la prova delle vibrazioni, macchina per la prova delle gocce,Macchina di prova di urto, tester di scosse meccaniche di accelerazioneecc.

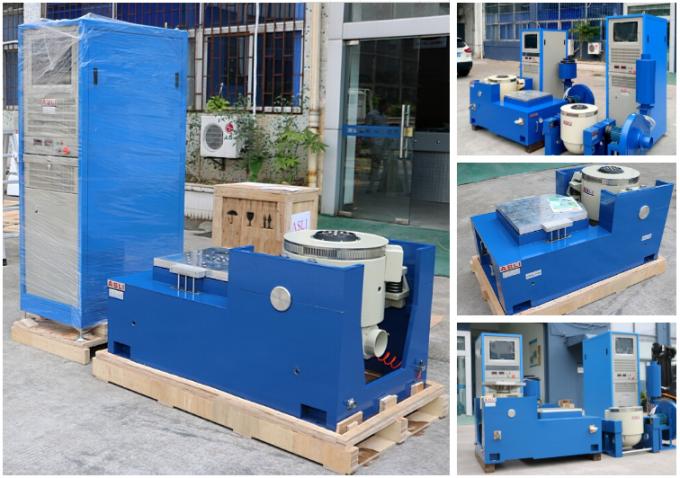

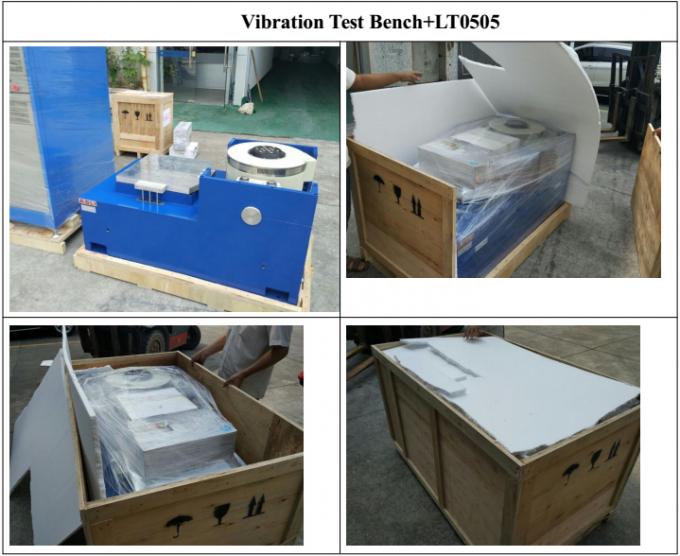

Dettagli dell' imballaggio:
Se avete bisogno di ulteriori informazioni su High Frequency Horizontal Vibration Tester For Automotive Testing with Vertical Expander, non esitate a inviare la vostra richiesta.
