Macchina di prova ad alta frequenza elettrodinamica di vibrazione di iso 13355 per elettronica
Product Details
| Forza sinusale: | 6000N | Velocità: | 10,6 m/s |
|---|---|---|---|
| Dislocazione: | 25 mm | Frequenza: | 3~3500 Hz |
| carico: | 180 kg | Accelerazione: | 100 g |
| Armatura: | 230 mm | ||
| Evidenziare |
Macchina di prova di vibrazione di iso 13355,Macchina di prova ad alta frequenza elettrodinamica di vibrazione,Agitatore ad alta frequenza di vibrazione di iso 13355 |
||
Product Description

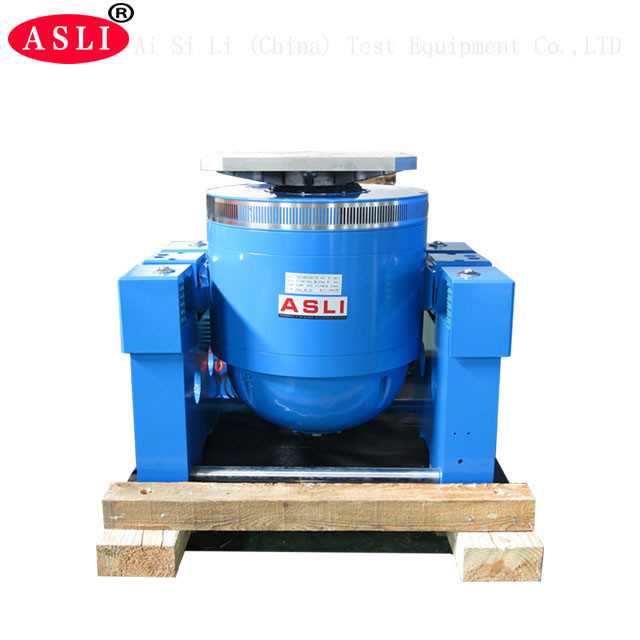

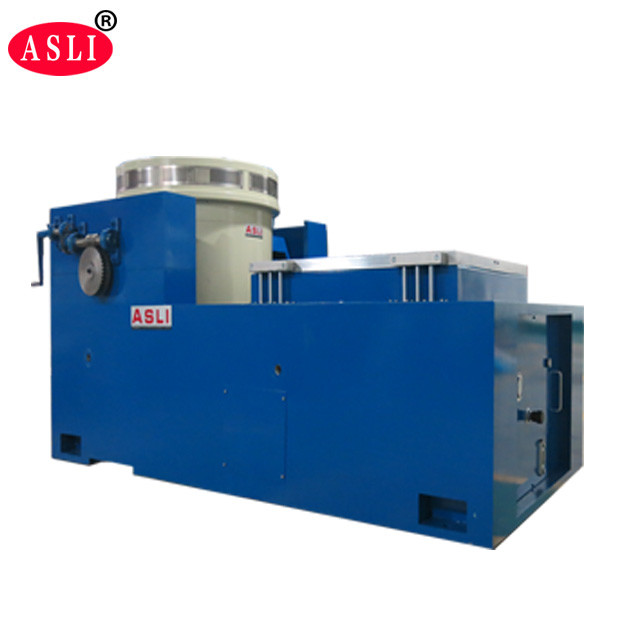

Lo shaker a vibrazione ad alta frequenza adotta tecnologie moderne avanzate tra cui una struttura a doppio circuito magnetico, cerchi d'azione autogeneranti a scheletro, supporto aerodinamico, cuscinetti a rulli e guida lineare, e isolamento del perno. È in grado di eseguire test di vibrazione sinusoidale su tre assi X, Y e Z e test di vibrazione casuale a banda larga, nonché test di risposta agli urti e spettro di risposta agli urti classici (semisinusoidali). Questa apparecchiatura è ampiamente utilizzata nei settori della difesa nazionale, armi, aviazione, aerospaziale, comunicazioni, elettronica, elettrodomestici e elettrodomestici.
- Forza nominale: forza sinusoidale 6000N; forza casuale 6000N; forza d'urto 12000N
- Intervallo di frequenza: 5Hz - 3500Hz; frequenza fissa, sweep avanti e indietro, sinusoidale, casuale, urto
- Modalità di sweep di frequenza: lineare, logaritmica, sweep avanti e indietro, frequenza fissa
- Numero di sweep di frequenza: da 1 a 32767
- Tempo di sweep di frequenza: frequenza fissa/singola 1-3600 minuti; le curve di sweep di frequenza possono essere visualizzate
- Accelerazione max.: 1000 m/s² (senza carico)
- Carico max.: 180 kg
- Spostamento max.: 25 mm p-p (senza carico), doppio picco
- Spostamento d'impatto: 25 mm
- Peso bobina mobile: 6,5 kg
- Direzioni di vibrazione: verticale
- Onda di vibrazione: sinusoidale, casuale, urto
- Diametro bobina mobile: Ø230 mm
- Dimensioni sistema di vibrazione (mm): L850 × H750 × P550 mm
- Peso sistema di vibrazione: 590 kg

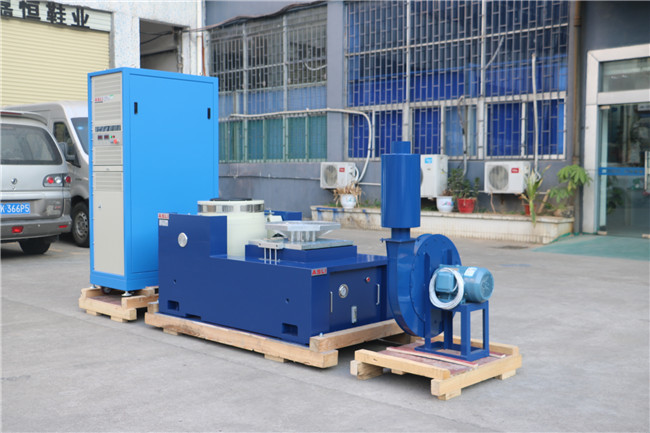

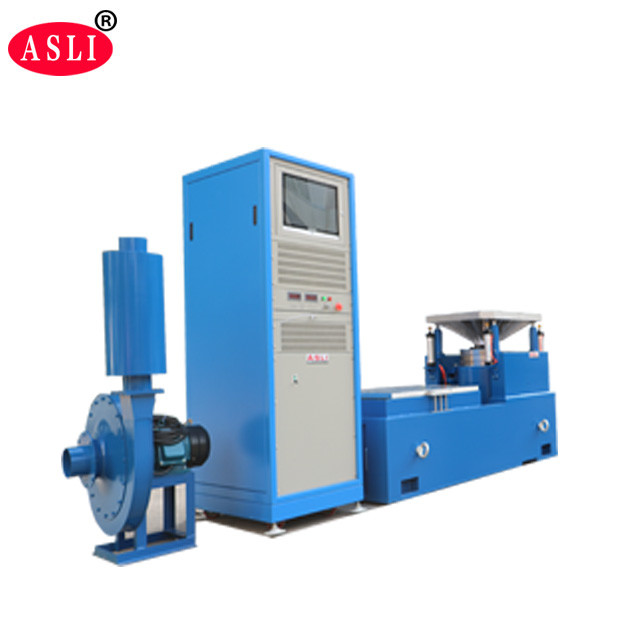

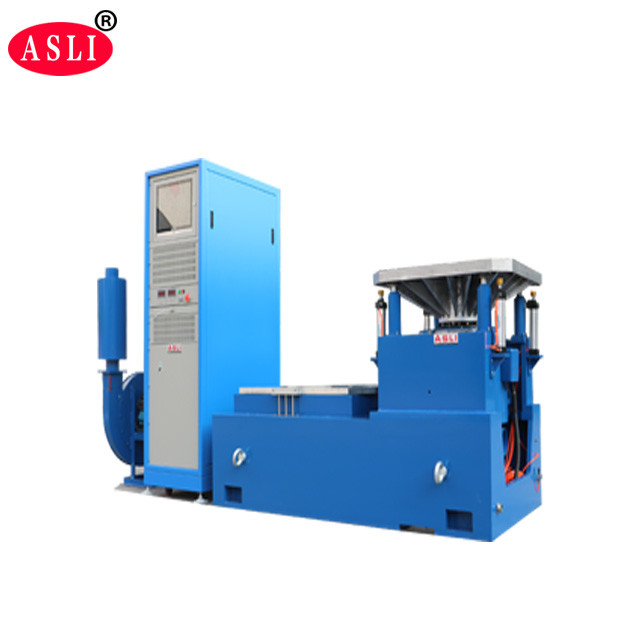

- (1) Generatore di vibrazioni — 1 set
- (2) Controller di vibrazioni — 1 set
- (3) Camera di connessione di comunicazione — 1 set
- (4) Amplificatore di potenza DA-6 — 1 set
- (5) Alimentazione di eccitazione — 1 pezzo
- (7) Software driver — 1 set
- (8) Sistema di raffreddamento — 1 set
- (9) Computer industriale — 1 set
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s²) | Velocità nominale (m/s) | Spostamento nominale (p-p) mm | Carico max. (Kg) | Bobina mobile (Kg) | Dimensioni bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
- Scheletro del cerchio dinamico ben progettato con una frequenza di risonanza assiale più elevata.
- Design a doppio circuito magnetico con bassa dispersione di flusso magnetico, struttura compatta e razionale.
- Cuscinetti a rulli per asta basculante con rigidità composita orientata in linea e importata, che fornisce un'eccellente capacità di carico eccentrico.
- Base di isolamento del perno dedicata all'uso ormonale, con comoda installazione mobile.
- Il sistema di movimento avanzato garantisce un'elevata affidabilità del cerchio dinamico.
- Il nuovo design del condotto migliora l'effetto di raffreddamento.
- La rigidità statica e la rigidità dinamica del piccolo pallone del cuscinetto aumentano la capacità di carico del tavolo vibrante e migliorano le prestazioni a bassa frequenza.
