Macchina della prova di vibrazione di ISTA 6 Amazon 1000kg.f con la Tabella verticale di slittamento

Attrezzatura per la prova delle vibrazioni degli agitatori elettodinamici ad alta frequenza con MIL-STD 202

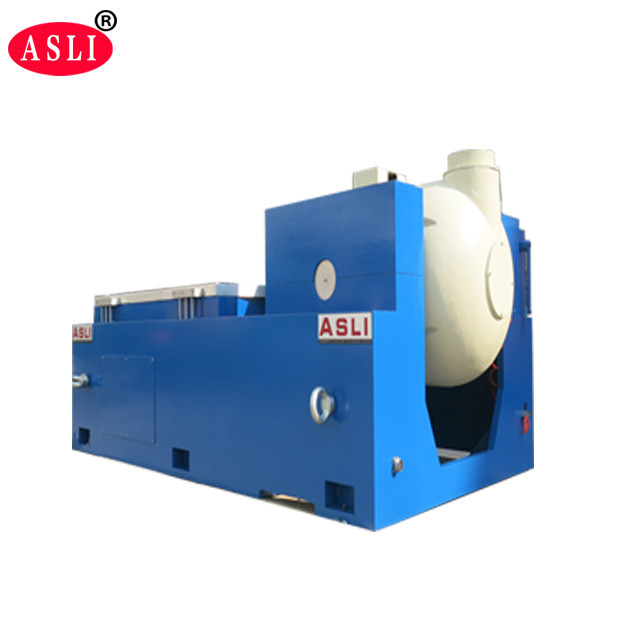

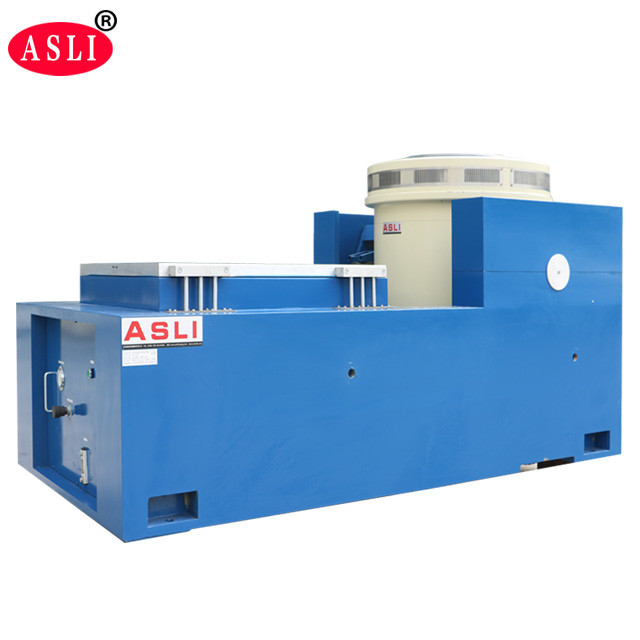

La macchina di prova delle vibrazioni ISTA 6 Amazon 1000kg.f con tavolo di scivolo verticale è un sistema di prova delle vibrazioni elettrodinamiche ad alte prestazioni progettato per la simulazione precisa di vibrazioni sinusoidali, casuali,e ambienti a vibrazione da urtoÈ ampiamente utilizzato per la qualificazione dei prodotti e i test di affidabilità in settori della difesa, dell'aerospazio, dell'elettronica e degli elettrodomestici.

1. Forza nominale: forza sinusale 10000N; forza casuale 10000N; forza d'urto 10000N
2. Gamma di frequenza: da 5 Hz a 3500 Hz supporta modalità di frequenza fissa, spazzatura avanti e indietro, seno, casuale e shock
3. Modalità di scansione a frequenza: lineare, logaritmica, scansione avanti e indietro, frequenza fissa
4. Frequenza di scansione: da 1 a 32767
5. Tempo della frequenza di scansione: frequenza fissa / singola 1 ‰ 3600 min; possono essere visualizzate le curve della frequenza di scansione
6. Accelerazione massima: 1000 m/s2 (senza carico)
7. Velocità massima: 1,8 m/s
8. Dislocamento massimo: 51 mm p-p (senza carico), doppio picco
9. Dislocazione di impatto: 51 mm
10. Peso della bobina mobile: 14 kg
11. Direzioni di vibrazione: vibrazione verticale + orizzontale
12. Ondata di vibrazione: seno, casuale, shock
13. Diametro della bobina mobile: Φ240 mm
14. Dimensione del sistema di vibrazione (mm): W1046 × H660 × D783 mm
15. Peso del sistema di vibrazione: 900 kg

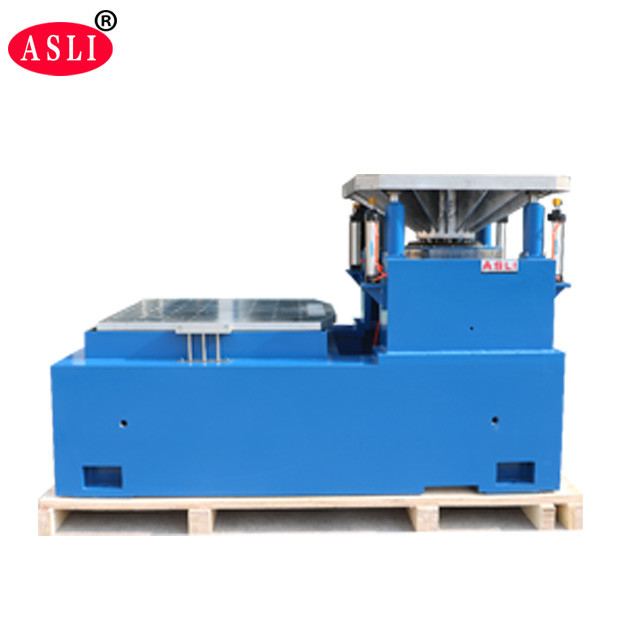

• Il piccolo banco di caricamento consente un'accelerazione e una frequenza di lavoro più elevate, migliorando la capacità di carico e le prestazioni complessive del banco della macchina.
• Il banco orizzontale e il banco a vibrazione sono di tipo integrale, con una struttura robusta che è conveniente da installare e regolare.
• Traccia a pressione statica con design a forma di V, che fornisce capacità resistente alla pendenza e al carico di bias.
• Pompa d'olio integrata per una struttura ben organizzata e un facile utilizzo.

Come produttore di prodotti di serie di vibrazione elettrica, adottiamo tecnologie moderne avanzate tra cui una struttura di doppio circuito magnetico, cerchi di azione a scheletro auto-generati,supporto aereo, cuscinetti a rulli e guida lineare e isolamento del trunnion, che consentono al sistema di eseguire prove di vibrazione sinusoidale a tre assi X, Y e Z e prove di vibrazione casuale a banda larga,come pure i classici test del polso (half-sine, trapezoidale, onde a seghetta) e test dello spettro di risposta allo shock.

L'High Frequency Vibration Tester è ampiamente utilizzato nella difesa nazionale, nelle armi, nell'aviazione, nell'aerospaziale, nelle comunicazioni, nell'elettronica, negli elettrodomestici, negli elettrodomestici e in altri campi.

1. Scheletro dinamico a cerchio ben progettato con frequenza di risonanza assiale di livello superiore.
2. Disegno di circuito a due circuiti magnetici con bassa perdita di flusso magnetico, struttura compatta e razionale.
3. cuscinetti a rulli a rocker con orientamento retto e orientato all'importazione per la rigidità del corpo composito, che forniscono una capacità di carico eccentrica.
4. Fondamento di isolamento Trunnion dedicato all'uso di ormoni, con comodo impianto mobile.
5. La tecnologia avanzata del sistema di movimentazione garantisce un'elevata affidabilità del cerchio dinamico.
6. Il nuovo design dei condotti migliora l'effetto di raffreddamento.
7. La rigidità statica e la rigidità dinamica del piccolo pallone portante aumentano la capacità della tavola di vibrazione e migliorano le prestazioni a bassa frequenza.

1. Gli utenti devono preparare carrelli elevatori e attrezzi di spostamento per spostare l'attrezzatura, poiché è molto pesante.
2. L'ambiente di lavoro deve essere a temperatura ambiente con una buona ventilazione.e i lati posteriori della macchina devono essere di almeno 700 mm; la parte anteriore deve essere di almeno 1500 mm.

Il sistema di scossa per vibrazioni elettrodinamiche di grande forza è confezionato prima con pellicola di PP, poi con schiuma da 10 mm tra la macchina e la custodia e infine racchiuso in una custodia di compensato standard per l'esportazione.

Diamo il benvenuto a nuovi e regolari clienti per visitare la nostra fabbrica per vedere il vibratore shaker tavolo di persona.
