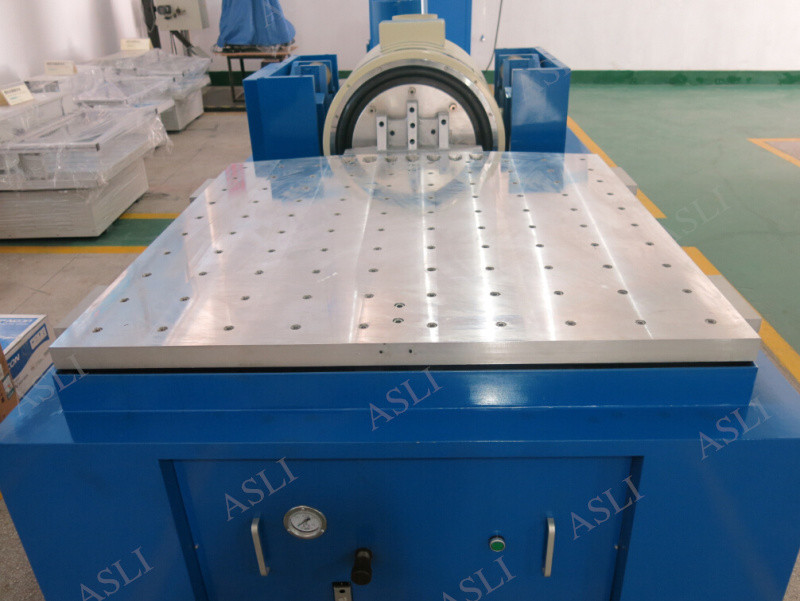

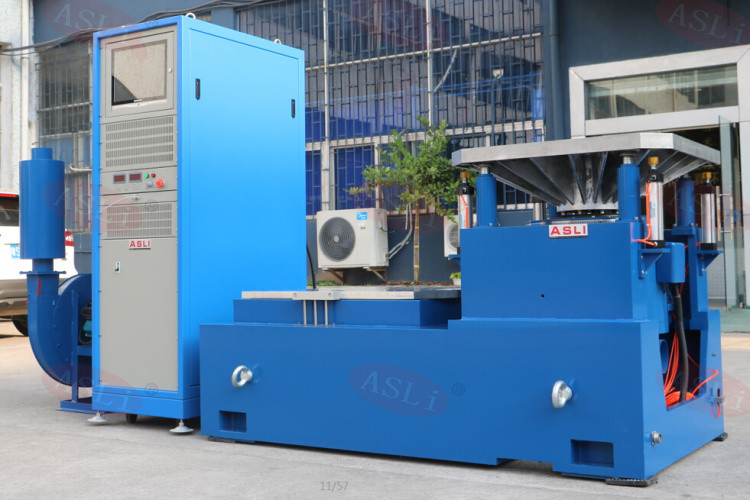

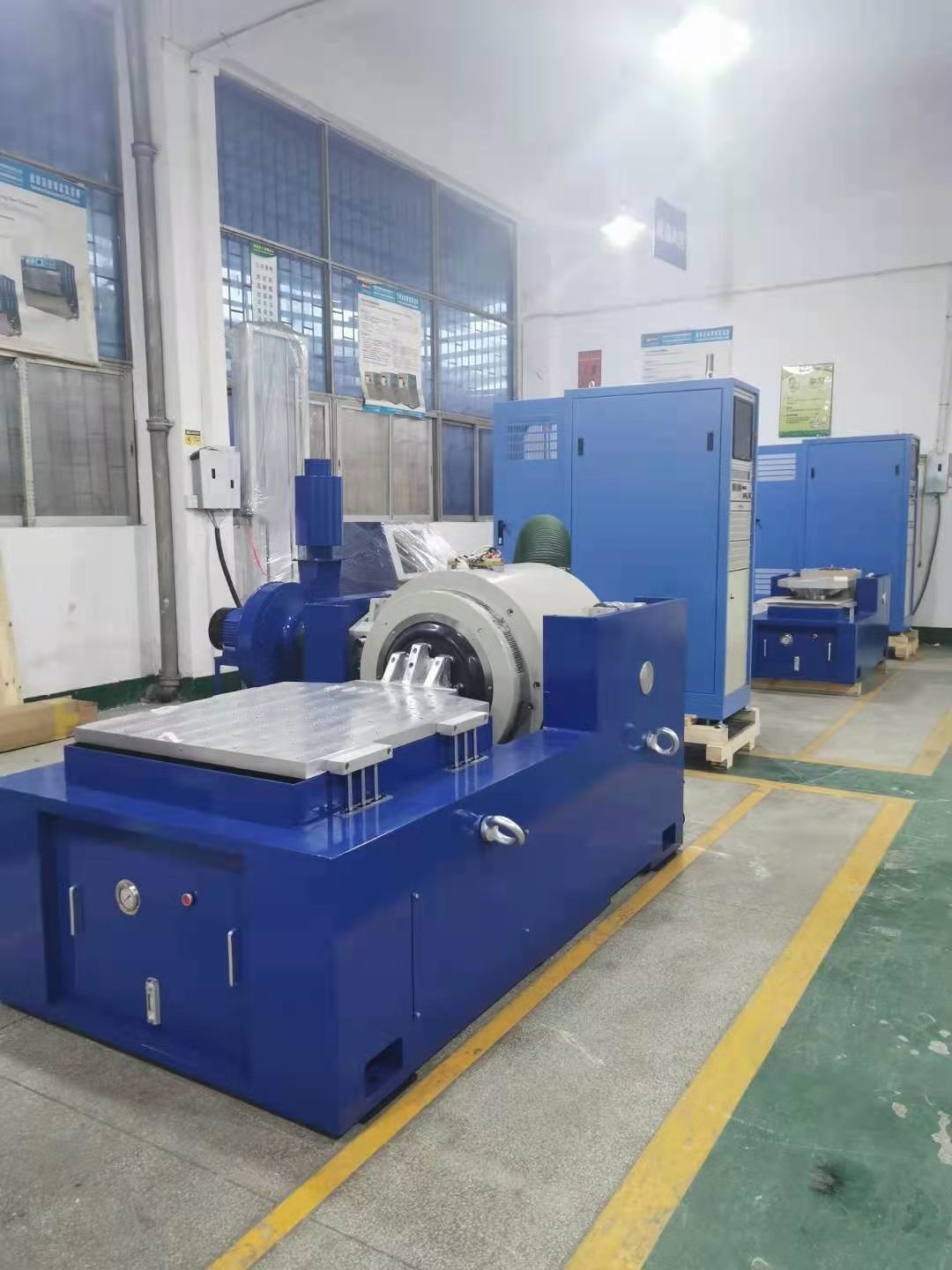

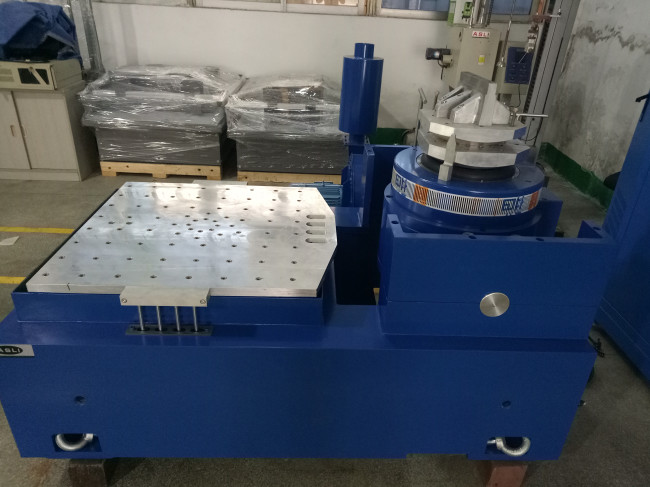

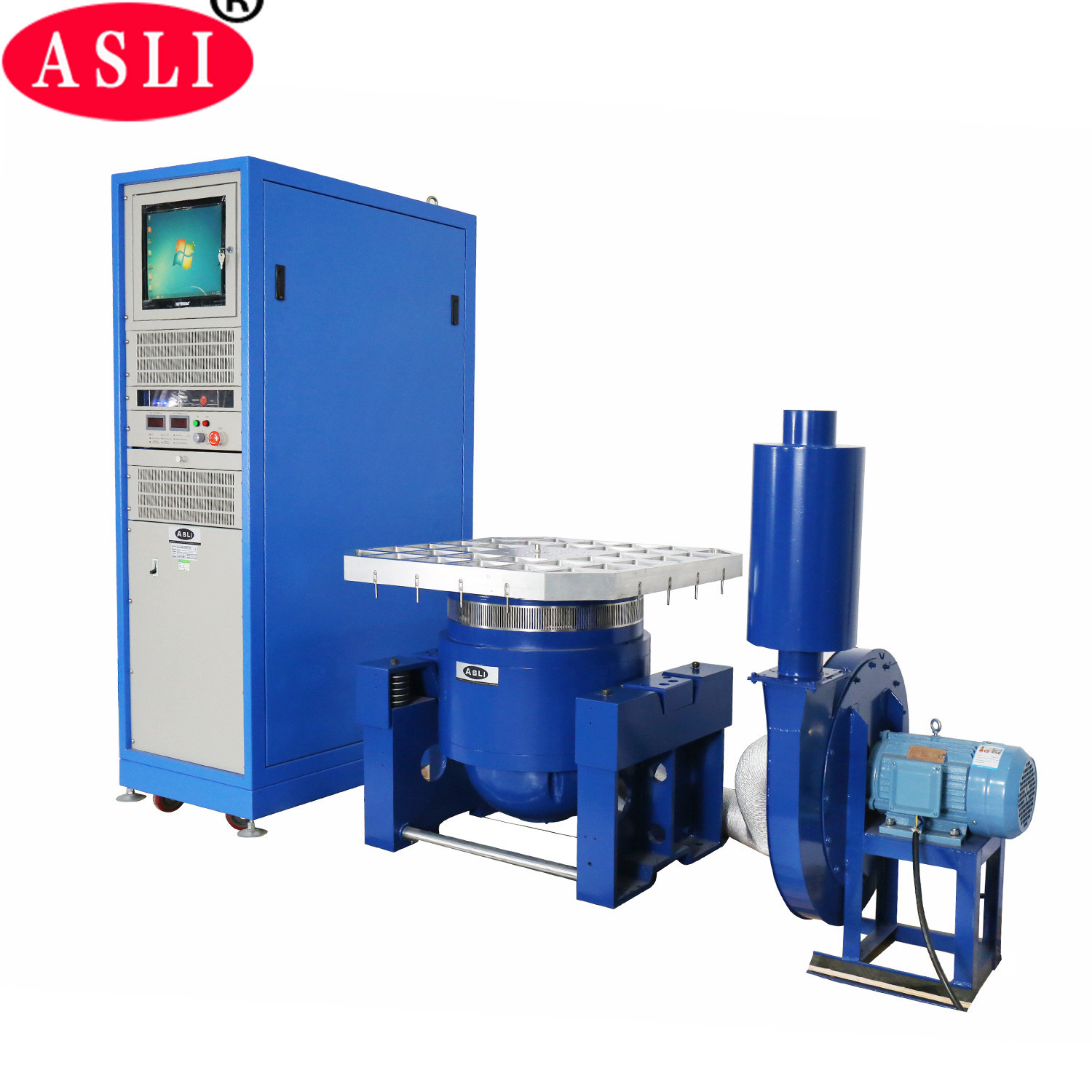

Attrezzatura di prova elettrodinamica verticale di vibrazione di JESD 22-B103B
Product Details
| forza d'urto: | 1200N | Direzione delle vibrazioni: | prova di vibrazione orizzontale veritical |
|---|---|---|---|
| Standard: | Standard ISTA | Applicazione: | Imballaggio |
| Dislocazione: | 25 mm | Accelerazione: | 100 g |
| Evidenziare |
Attrezzatura di prova di vibrazione di JESD 22-B103B,Attrezzatura di prova elettrodinamica verticale di vibrazione,JESD 22-B103B Agitatore elettrodinamico di vibrazione |
||
Product Description
Questo sistema di prova di vibrazione verticale è specificamente progettato per soddisfare lo standard JESD 22-B103B per i componenti elettronici. Fornisce una simulazione precisa e affidabile delle condizioni di vibrazione per valutare l'integrità strutturale e le prestazioni di batterie, pacchi batteria e assemblaggi elettronici sotto stress dinamico.
- GB/T 31486-2015 – Requisiti di prestazione elettrica e metodi di prova per la batteria di trazione dei veicoli elettrici
- UL 1642:2012 – Standard per batterie al litio
- UL 2054:2012 – Batterie domestiche e commerciali
- UN38.3 (2012) – Parte 3: Proposta per il trasporto di merci pericolose – Manuale di test e standard
- IEC 62133-2:2017 – Requisiti di sicurezza per celle secondarie sigillate portatili e per batterie da esse costituite, per uso in applicazioni portatili – Parte 2: Sistemi al litio
- IEC 62281:2004 – Requisiti di sicurezza nel trasporto di batterie al litio e batterie
- IEC 60086:2007 – Cella galvanica parte 4: requisiti di sicurezza delle batterie agli ioni di litio
Il sistema di prova di vibrazione è progettato secondo i requisiti standard per i test delle batterie. In condizioni controllate, la batteria o il pacco batteria viene fissato saldamente al tavolo vibrante. Il sistema applica quindi frequenza, accelerazione e modalità di spostamento prescritte lungo tre assi perpendicolari tra loro. Durante il test, il campione di batteria non deve presentare perdite, cali di tensione, danni, incendi o esplosioni.
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s²) | Velocità nominale (m/s) | Spostamento nominale (p-p) mm | Carico massimo (Kg) | Bobina mobile (Kg) | Dimensioni bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
Oltre ai banchi di prova per vibrazioni, il nostro portafoglio prodotti copre anche:
- Serie di test di temperatura/umidità: Camera di prova per temperatura e umidità, Camera di stabilità walk-in, Camera di prova per shock termico, Camera di prova UV per temperatura e umidità, Camera di prova per temperatura con velocità di rampa.
- Serie di test di invecchiamento: Forno ad alta temperatura, Forno a vuoto, Camera di prova per invecchiamento a ventilazione d'aria, Camera di prova per invecchiamento a vapore, Camera di prova all'ozono, Apparecchiatura di prova di burn-in.
- Serie di test di simulazione ambientale: Camera di prova per pioggia e spruzzi, Camera di prova per polvere, Camera di prova per invecchiamento con lampada allo xeno, Camera di prova per resistenza ai raggi UV.
- Serie di test meccanici: Macchina di prova per vibrazioni, Macchina di prova per caduta, Macchina di prova per urti, Tester per shock meccanici da accelerazione e altro ancora.
Product Highlights
Tester di vibrazioni elettrodinamiche verticali JESD 22-B103B: forza d'urto 1200 N, spostamento 25 mm, accelerazione 100 g, conforme ISTA. Ideale per l'imballaggio e il test delle batterie. Durevole, efficiente, con opzioni personalizzate disponibili.
Usi il CE dinamico ad alta frequenza amichevole di Shaker System di vibrazione diplomato
Agitatore vibrante ad alta frequenza certificato CE con forza sinusoidale di 3000 N, 3-3500 Hz, accelerazione di 100 g, test verticale+orizzontale. Dispone di circuito a doppio magnete, raffreddamento avanzato e isolamento del perno. Ideale per test di batterie e LED con opzioni personalizzate disponibili.
Camera difficile di umidità ambientale di temperatura di controllo programmabile di -70~200C
Camera di umidità a temperatura programmabile 408L, -70~200°C, 20~98%RH. Acciaio inossidabile SUS#304, marchio CE, testato SGS. Compressore Tecumseh francese, interfaccia USB, OEM disponibile. Ideale per test su LED, batterie ed elettronica.
L'OEM/ODM ha accettato l'apparecchiatura di collaudo della tavola vibrante per gli strumenti ottici
Tavola vibrante OEM/ODM per strumenti ottici: forza sinusoidale 3000N, 3-3500 Hz, 1,6 m/s, verticale/orizzontale. Doppio circuito magnetico, isolamento con molla pneumatica, conforme MIL-STD-810F/G. Ideale per test di durabilità in laboratorio.
Macchina casuale della prova di vibrazione per i condensatori e l'applicazione automobilistica
La macchina per test di vibrazione casuale ES-20 fornisce una forza sinusoidale di 20.000 N, intervallo 3-2.500 Hz, carico di 300 kg, test sugli assi X/Y/Z per condensatori e uso automobilistico. Certificato CE, produttore da 28 anni, imballaggi in compensato per esportazione.
Se hai domande, utilizza il modulo di contatto per la richiesta online riportato di seguito, il nostro team ti risponderà il prima possibile.
