Vibrazione elettrodinamica Shaker Table 3000N della macchina della prova di vibrazione
Product Details
| Forza di vibrazione: | 3000N | direzione di vibrazione: | orizzontale verticale |
|---|---|---|---|
| Applicazione: | parti elettroniche | Altro nome: | Vibrazione Shaker Table |
| Esame: | seno, casuale, shock | Dislocazione: | 25 mm |
| Evidenziare |
macchina della prova di vibrazione 3000N,Vibrazione Shaker Table delle parti di elettronica,Agitatore elettrodinamico per gli elettrodomestici |
||
Product Description
La macchina di prova delle vibrazioni Electrodynamic Shaker / Vibration Shaker Table è progettata per eseguire prove di vibrazione sinusoidale a tre assi X, Y e Z e prove di vibrazione casuale a banda larga.Supporta anche il test di impulso classico (half-, trapezoidale, onde a seghetta) e test dello spettro di risposta agli urti.apparecchi elettrici, e delle industrie degli elettrodomestici.
| Modello | ES-3 |
| Spinta sinusale | 300 kgf |
| Spinta casuale | 300 kgf |
| Spinta di impatto | 600 kgf |
| Intervallo di frequenza | 3 ‰ 3500 Hz |
| Continuato spostamento | 25 mm |
| Dislocamento di impatto | 25 mm |
| Velocità massima | 10,8 m/s |
| Accelerazione massima | 981 m/s2 |
| Diametro della bobina mobile | Φ150 mm |
| Momento eccentrico ammissibile | > 196 N·m |
| Punti di connessione di carico | 6 punti |
| Massa equivalente delle parti in movimento | 3 kg |
| Dimensione della vite del bancone (standard) | M8 |
| Disposizione della vite (Diametro, circonferenza) | 8 su Φ100 mm, 8 su Φ200 mm |
| Frequenza di isolamento assiale | 3 Hz |
| Carico massimo | 120 kg |
| Percorso di flusso magnetico | < 1 mT |
| Dimensioni (senza imballaggio) (L×W×H) | 730 mm × 550 mm × 650 mm |
| Peso della tavola delle vibrazioni | 450 kg |
- Scheletro dinamico a cerchio ben progettato con frequenza di risonanza assiale di livello superiore.
- La progettazione di due circuiti magnetici garantisce una bassa perdita di flusso magnetico, una struttura compatta e un layout razionale.
- cuscinetti a rulli a barre a rotazione con orientamento di rigidità del corpo composito rettilineo e orientato all'importazione per un'elevata capacità di carico eccentrico.
- Fondamento di isolamento Trunnion dedicato all'uso di ormoni, con comodità mobile per l'installazione.
- La tecnologia avanzata del sistema di movimentazione garantisce un'elevata affidabilità del cerchio dinamico.
- Il nuovo design dei condotti migliora l'effetto di raffreddamento.
- La rigidità statica e la rigidità dinamica del piccolo palloncino portante aumentano la capacità di carico della tavola di vibrazione e migliorano le prestazioni a bassa frequenza.

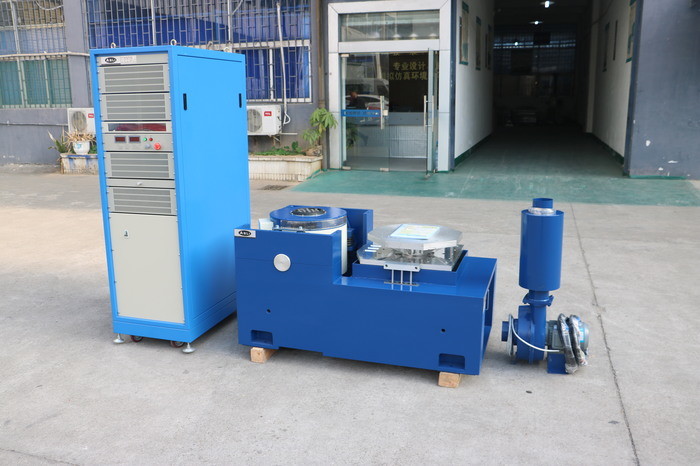

La macchina di prova delle vibrazioni elettromagnetiche ad alta frequenza comprende i seguenti componenti:
- banco di prova per le vibrazioni
- Amplificatore di potenza

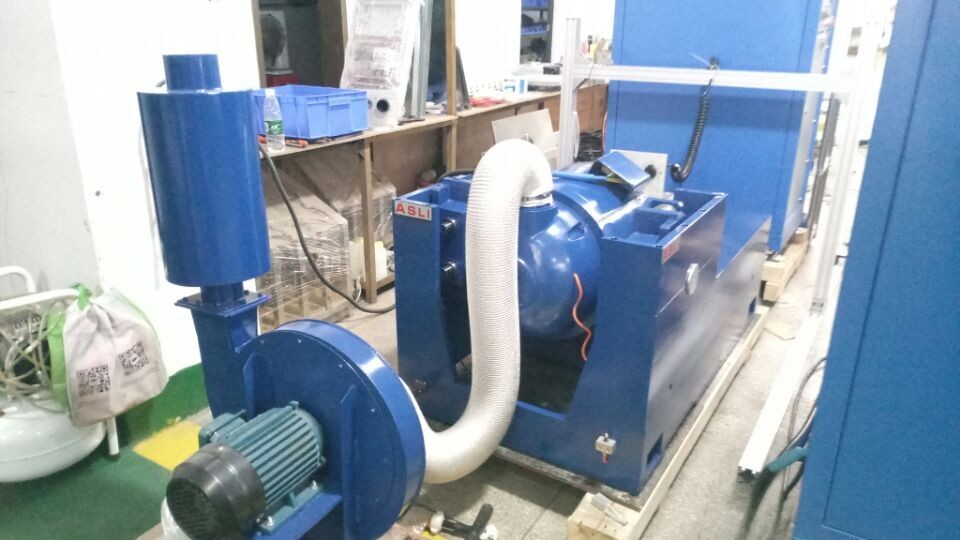

- Ventilatore di raffreddamento
- Tavolo scivolo
- Espansibile verticale
- All'interno di un piccolo banco di caricamento si realizzano una maggiore accelerazione e una maggiore frequenza di lavoro, migliorando la capacità di carico e le prestazioni complessive del banco della macchina.

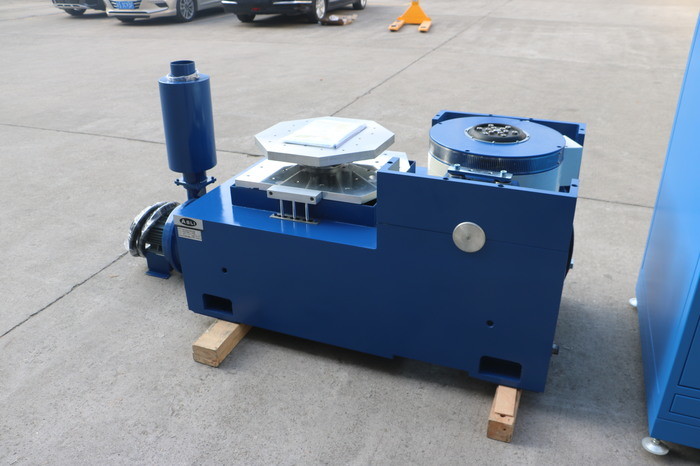

- Il banco orizzontale e il banco a vibrazione sono un tipo integrato con una struttura perfetta, che offre comodità di installazione e regolazione.
- Strada a pressione statica, a forma di V, con capacità di funzionamento resistente alla pendenza e al pregiudizio.
- Pompa di olio integrata con buona struttura e facile funzionamento.
Le pinze verticali di VT sono calcolate con precisione e progettate per garantire al cliente le migliori prestazioni secondo le specifiche perfette.
