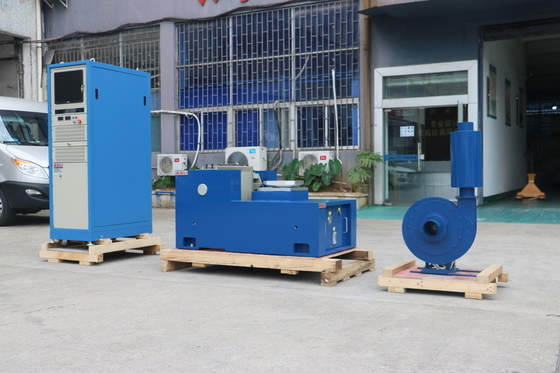

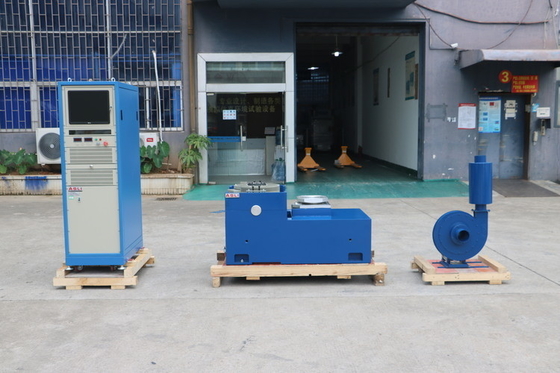

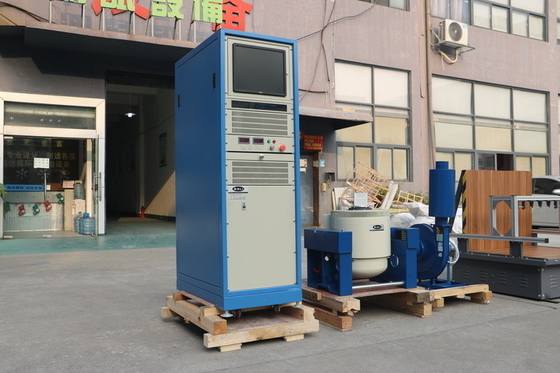

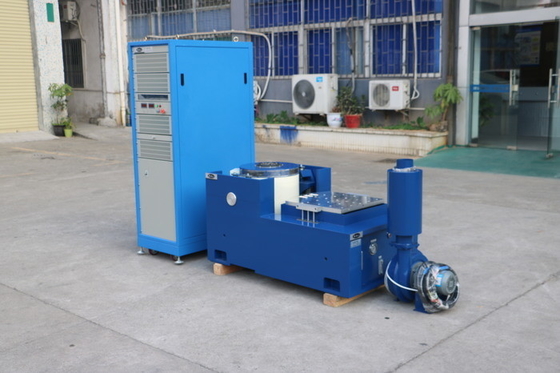

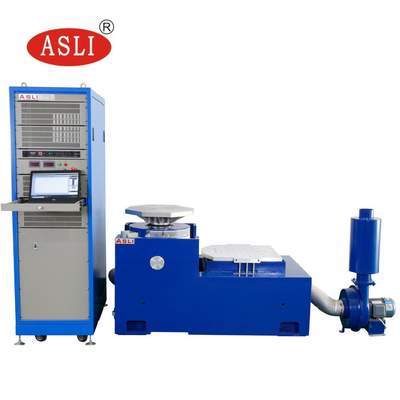

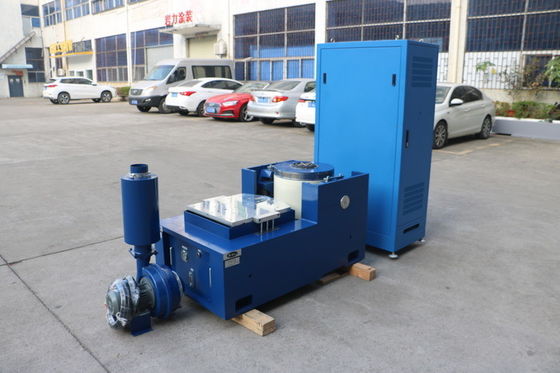

ES-3 Macchina di prova elettrodinamica delle vibrazioni per la prova delle vibrazioni dei moduli delle batterie agli ioni di litio
Dettagli del prodotto
| Norma di prova: | UN38.3, IEC62133, JIS D 1601, MIL-STD-810G | Applicazione: | moduli di batteria dello Li-ione |
|---|---|---|---|
| Energia: | Elettronico | direzione delle vibrazioni: | X, Y, Z giroscopica |
| Vibrazione: | 3 assi | forza di vibrazione: | Personalizzato |
| Dimensioni del tavolo: | Personalizzato | Carico massimo: | 750 kg |
| Evidenziare |
Macchina della prova di vibrazione IEC62133,Macchina della prova di vibrazione dei moduli di batteria,Li Ion Battery Electrodynamic Vibration Shaker |
||
Descrizione del prodotto
Il nostro shaker di vibrazione soddisfa pienamente i requisiti degli standard di test UN38.3, IEC62133, JIS D 1601 e MIL-STD-810G.
La macchina di prova di vibrazione per componenti automobilistici JIS D 1601 adotta una struttura a doppio circuito magnetico, cerchi d'azione dello scheletro auto-generanti, supporto aereo e cuscinetti a rulli, guida lineare e tecnologia moderna avanzata di isolamento del perno. Può completare test di vibrazione sinusoidale sugli assi X, Y, Z e test di vibrazione casuale a banda larga, nonché test di spettro di risposta a impulsi e urti classici (semisinusoidale, trapezoidale, a dente di sega).
Non solo limitato ai componenti automobilistici, ma ampiamente utilizzato nei settori della difesa nazionale, armi, aviazione, spazio, comunicazione, elettronica, elettrodomestici, trasporti ed elettrodomestici.
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s²) | Velocità nominale (m/s) | Spostamento nominale (p-p) mm | Carico massimo (Kg) | Bobina mobile (Kg) | Dimensioni della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- La ghiera del piedino del corpo del tavolo deve essere fissata il più possibile.
- Quando l'alimentazione è accesa, la linea di uscita non deve essere scollegata.
- Posizionare il livello il più accuratamente possibile.
- I componenti possono essere modificati, ma la linea non deve essere modificata o scollegata dal collegamento.
- Il corpo del tavolo non deve essere riorganizzato in tutto o in parte; solo singoli componenti possono essere sostituiti secondo le specifiche e con la password di conferma originale.
- Scheletro del cerchio dinamico ben progettato, con una frequenza di risonanza assiale più elevata.
- Doppio circuito magnetico, bassa dispersione di flusso magnetico, struttura compatta e razionale.
- Cuscinetti a rulli dell'asta a bilanciere dritti e corpo composito orientato all'importazione con rigidità, capacità di carico eccentrico.
- Fondazione di isolamento del perno dedicata all'uso di ormoni, installazione mobile e conveniente.
- Sistema di movimento avanzato per garantire alta affidabilità del cerchio dinamico.
- Il nuovo design del condotto migliora l'effetto di raffreddamento.
- Rigidità statica e rigidità dinamica del piccolo pallone del cuscinetto, aumentando la capacità di carico del tavolo vibrante e migliorando le prestazioni a bassa frequenza.
Punti salienti del prodotto
La macchina per test di vibrazione elettrodinamica ES-3 è conforme a UN38.3, IEC62133, MIL-STD-810G per i moduli batteria agli ioni di litio. Presenta vibrazione a tre assi X, Y, Z, carico massimo 750 kg, forza e dimensioni del tavolo personalizzabili, durevole ed efficiente.
