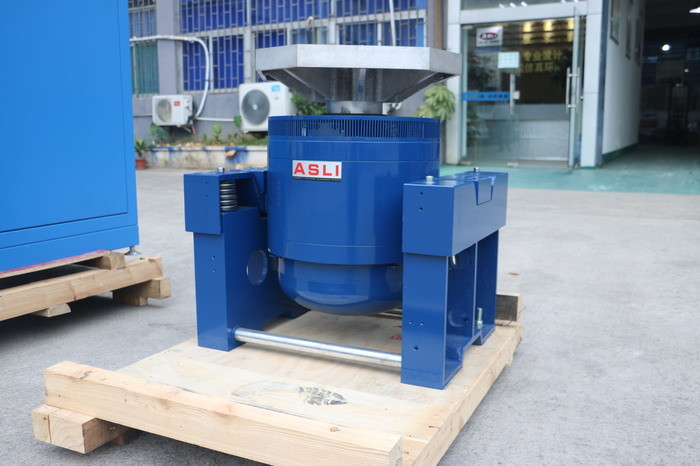

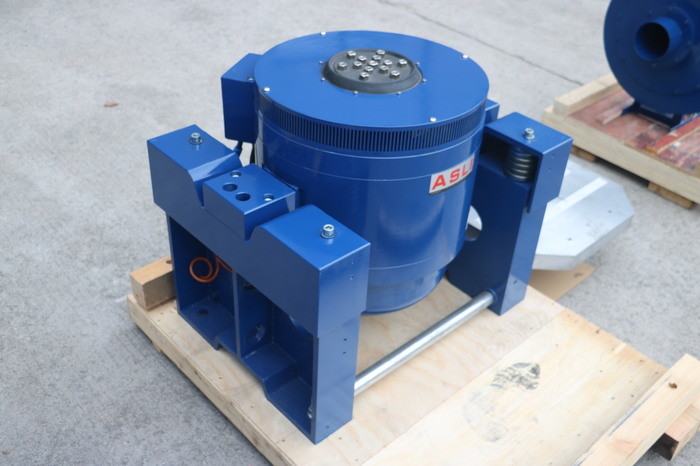

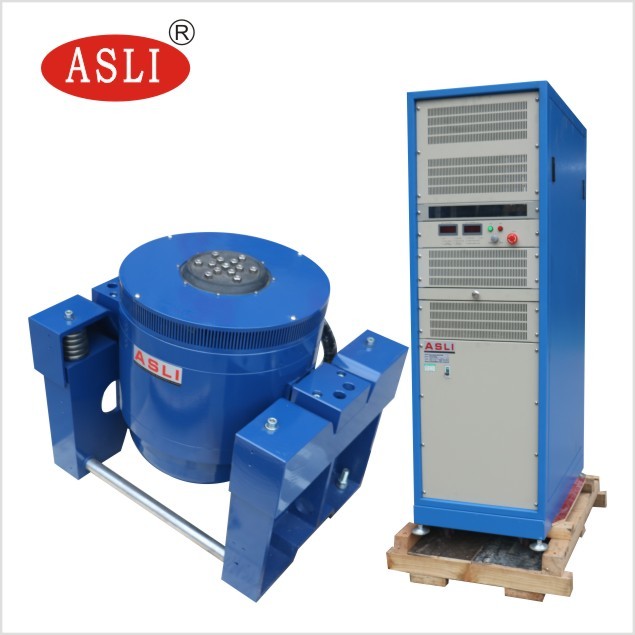

Sistema di prova di vibrazione del laboratorio di JIS D1601 380V per i ricambi auto

Siamo un produttore di elettrodinamica alta frequenza Vibration Tester / alta frequenza Vibration Fatigue Tester serie di prodotti.I nostri sistemi adottano tecnologie moderne avanzate, inclusa una struttura a doppio circuito magnetico., cerchi di azione a scheletro auto-generati, supporto aereo, cuscinetti a rulli e guida lineare e isolamento di trunnion.Z prove di vibrazione sinusoidale a tre assi e prove di vibrazione casuale a banda larga, così come i classici test di impulso (semi-sino, trapezoidale, onda dentata) e i test dello spettro di risposta agli urti.

Questi prodotti sono ampiamente utilizzati nella difesa nazionale, nelle armi, nell'aviazione, nell'aerospaziale, nelle comunicazioni, nell'elettronica, negli elettrodomestici, negli elettrodomestici e in altri campi.

1. Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
2. Disegno di circuito a due circuiti magnetici con bassa perdita di flusso magnetico, struttura compatta e razionale.
3. Cuscinetti a rulli a roccia con orientamento di rigidità del corpo composito rettilineo e orientato all'importazione, che forniscono un'eccellente capacità di carico eccentrico.
4. Fondamento di isolamento Trunnion dedicato all'uso di ormoni, con comodo impianto mobile.
5. La tecnologia avanzata del sistema di movimentazione garantisce un'elevata affidabilità del cerchio dinamico.
6. Il nuovo design dei condotti migliora l'effetto di raffreddamento.
7. La rigidità statica e la rigidità dinamica del piccolo pallone portante aumentano la capacità della tavola di vibrazione e migliorano le prestazioni a bassa frequenza.

1. Forza nominale:Forza sinusoidale 3000N; forza casuale 3000N; forza d'urto 6000N
2. Intervallo di frequenza:3 Hz a 3500 Hz; frequenza fissa, spazzatura avanti e indietro, seno, casuale, shock
3. Modalità di frequenza di scansione:Lineare, logaritmica, spazzola avanti e indietro, frequenza fissa
4. Frequenza di scansione:da 1 a 32767
5. Tempo della frequenza di scansione:Frequenza fissa / singola 1 ‰ 3600 minuti; possono essere visualizzate curve di frequenza di scansione
6. Accelerazione massima:1000 m/s2 (senza carico)
7. Velocità massima:1.6 m/s
8. Dislocazione massima:25 mm p-p (senza carico), doppio picco
9. Dislocazione da impatto:25 mm
10. Peso della bobina mobile:30,5 kg
11. Indicazioni di vibrazione:Verticale
12. Ondata di vibrazione:Sine, casuale, shock
13. Diametro della bobina mobile:Φ150 mm
14. Dimensione del sistema di vibrazione:W750 × H599 × D680 mm
15. Peso del sistema di vibrazione:490 kg

1. La struttura del doppio circuito magnetico garantisce un'alta intensità del campo magnetico e riduce le perdite di flusso.
2. La molla, i rulli e il cuscinetto lineare di tipo U forniscono una forte resistenza al deflettore.
3. Per l'isolamento dalle vibrazioni vengono utilizzate molle d'aria, il sistema vibrazionale funziona costantemente anche con carichi pesanti e non è necessaria alcuna fondazione speciale.
4. Sono previsti dispositivi di protezione contro la sovraccarica, il sovraccarico, la sovraccarica, la sovraccarica e il sovraccarico del tester di vibrazione.sotto tensioneLa protezione della potenza dell'azionamento comprende la protezione contro la limitazione della corrente, l'avvio morbido, la protezione contro la sovra-temperatura, la corta corrente e la protezione contro i guasti del modulo.
5. Può completare test sinusoidali, casuali e di impatto ambientale.
6. Questo sistema ha requisiti minimi per le fluttuazioni di tensione: è accettabile un valore ≤ ± 10%.
7. Questo sistema ha requisiti minimi per la resistenza di messa a terra: è accettabile
8. Alta affidabilità, particolarmente adatta a lunghi periodi di funzionamento.

1. All'interno di un piccolo banco di caricamento si ottengono una maggiore accelerazione e una maggiore frequenza di lavoro, migliorando la capacità di carico e le prestazioni dell'intero banco di caricamento.

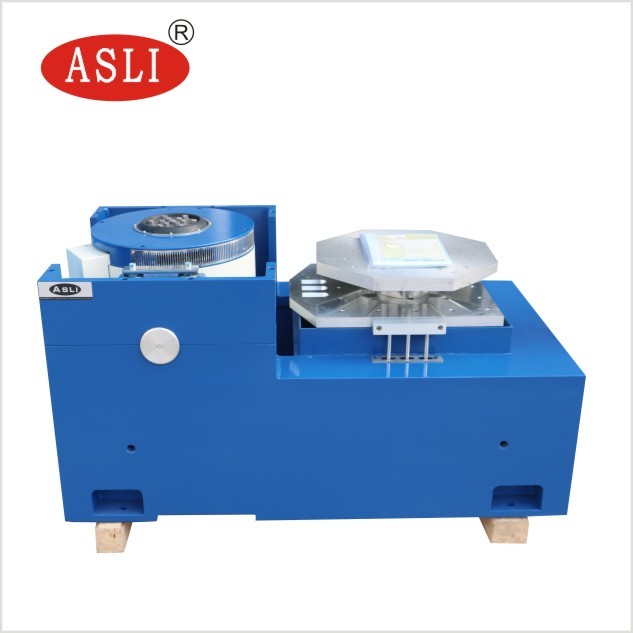

2. La panchina orizzontale e la panchina a vibrazione sono un tipo integrato, con una struttura perfetta e un'installazione e una regolazione convenienti.
3. Traccia di pressione statica, a forma di V, con capacità di resistenza alla pendenza e resistenza al carico bias.

Le pinze verticali VT per banco esteso e le pinze specificate sono calcolate con precisione e progettate in modo elaborato per garantire al cliente le migliori prestazioni in base alla struttura perfetta,materiale di alta qualità, e la lavorazione.
