Norma ad alta frequenza di raduno MIL-STD del sistema di prova di vibrazione di vibrazione di Vertical+Horizontal
Product Details
| Forza di vibrazione: | 30KN | Applicazione: | batteria, ricambi auto |
|---|---|---|---|
| standard di prova: | Norma di MIL-STD | Accelerazione: | 100 g |
| Esame: | seno, casuale, shock | Input: | 1 canale |
| Dislocazione: | 100 mm | direzione di vibrazione: | Vibrazioni verticali+orizzontali |
| Evidenziare |
Sistema di prova standard di vibrazione di MIL-STD,Sistema di prova ad alta frequenza di vibrazione 30KN,Attrezzatura di prova orizzontale verticale di vibrazione |
||
Product Description
Questo sistema avanzato di prova di vibrazione simula ambienti di vibrazione reali in condizioni di laboratorio controllate, consentendo una valutazione precisa della resistenza all'impatto e dell'affidabilità operativa in un'ampia gamma di applicazioni di prova di vibrazione.
Riproducendo simulazioni sinusoidali, casuali, di ricerca e mantenimento della risonanza, urti classici e modelli stradali, il sistema fornisce un supporto essenziale per l'assicurazione della qualità del prodotto e la ricerca e sviluppo di nuovi prodotti.
Standard conformi: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS e altri.
Scarica la scheda tecnica del banco di prova di vibrazione ad alta frequenza ES-30 (PDF)
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s²) | Velocità nominale (m/s) | Spostamento nominale (p-p) mm | Carico massimo (Kg) | Bobina mobile (Kg) | Dimensioni bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

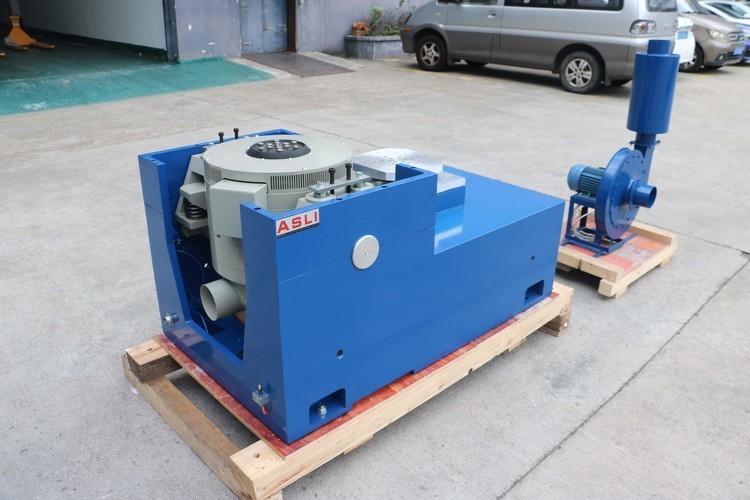

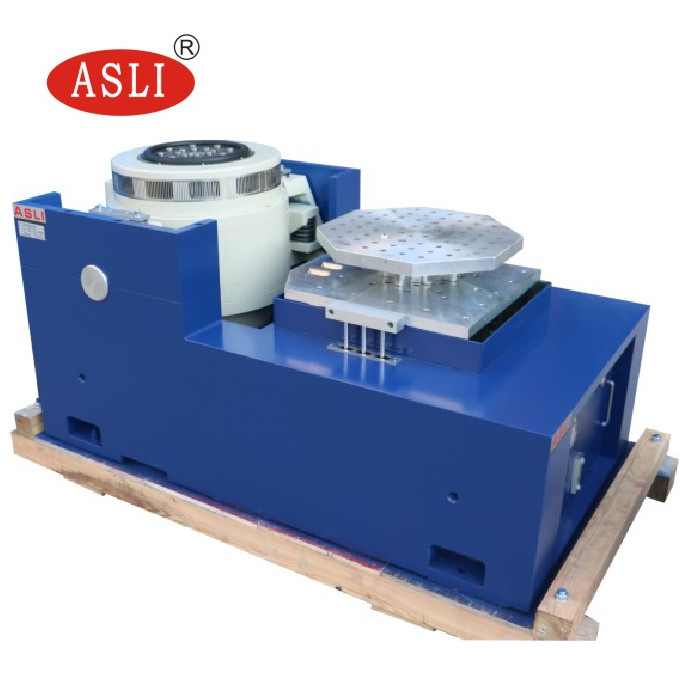

Il sistema di prova di vibrazione ad alta frequenza verticale + orizzontale è specificamente progettato per un funzionamento prolungato e di lunga durata. Entrambe le modalità di vibrazione verticale e orizzontale sono ottenute tramite l'installazione di una base resistente alle vibrazioni.
La piattaforma standard è dotata di un dispositivo di isolamento dagli urti ad airbag ad alta efficienza, che minimizza la trasmissione delle vibrazioni alla struttura dell'edificio. Nella maggior parte dei casi, non è necessaria alcuna fondazione aggiuntiva.

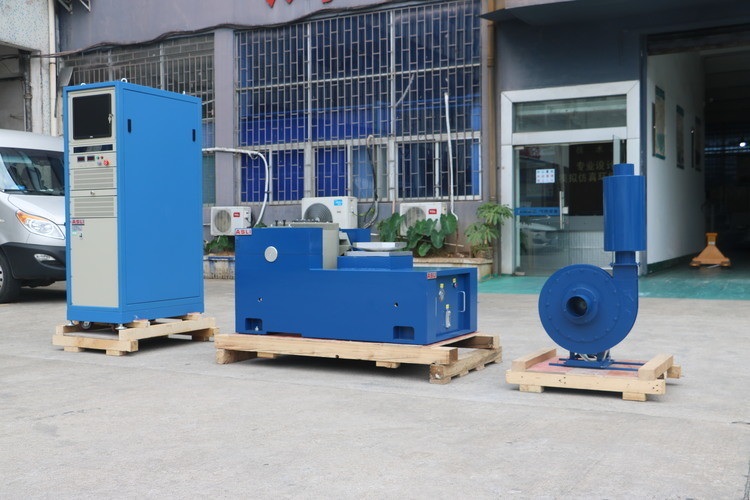

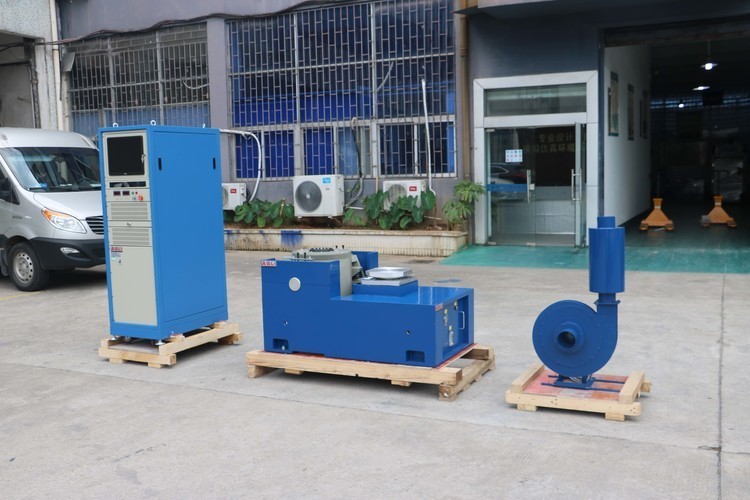

Un sistema completo di prova di vibrazione comprende uno shaker, un amplificatore di potenza e un sistema di controllo della misurazione delle vibrazioni. È progettato in conformità con gli standard nazionali e internazionali pertinenti — inclusi MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS e BS — fornendo supporto tecnico completo per l'istituzione di protocolli di ispezione della qualità del prodotto.
- Consulenza tecnica: guida ai metodi di prova, pianificazione del laboratorio e raccomandazioni
- Selezione dell'attrezzatura: schemi di selezione e supporto FAQ
- Progettazione dello schema di prova del prodotto
- Comunicazione con il cliente e rendicontazione dei progressi
- Formazione tecnica: funzionamento dell'attrezzatura, manutenzione quotidiana, diagnosi dei guasti comuni e risoluzione dei problemi
- Supporto tecnico: servizi a pagamento specializzati disponibili in base alle esigenze del cliente
Per ulteriori informazioni sui nostri shaker per prove di vibrazione ad alta frequenza, inviaci la tua richiesta. Siamo lieti di assisterti con le tue specifiche esigenze di prova.
Product Highlights
Il sistema di test delle vibrazioni ad alta frequenza verticale+orizzontale soddisfa gli standard MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS. Forza 30KN, accelerazione 100 g, spostamento 100 mm, test sinusoidali/casuali/d'urto. Ideale per batterie e ricambi auto. L'isolamento dell'airbag riduce al minimo le vibrazioni dell'edificio, non sono necessarie fondamenta. Opzioni personalizzate disponibili.
