Equipaggiamento di prova per la tavola di vibrazione per strumenti ottici OEM / ODM accettato

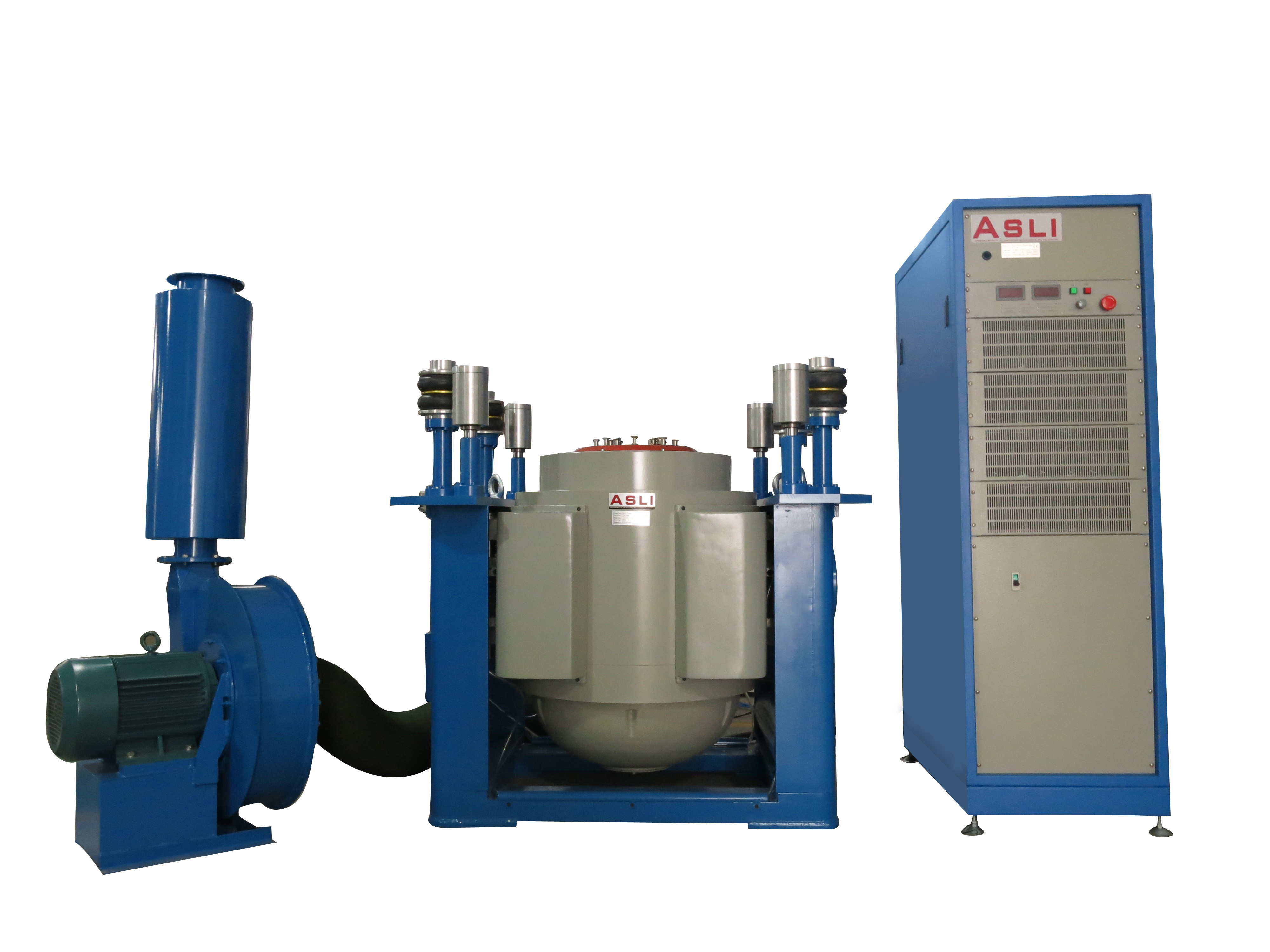

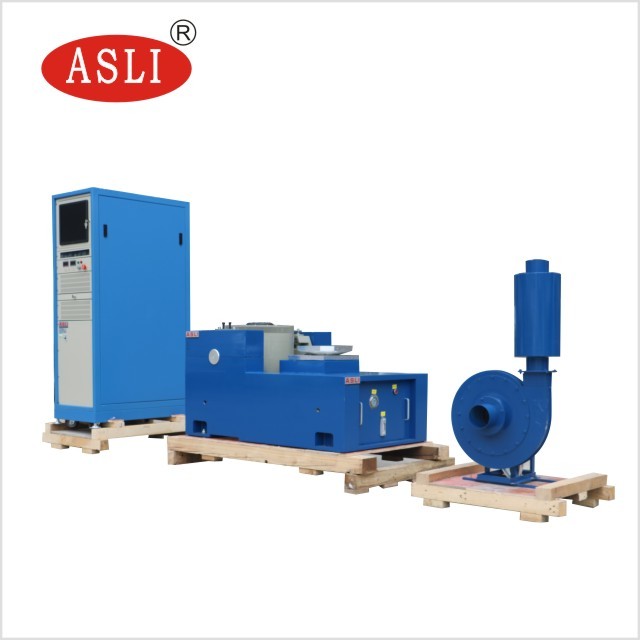

Vibrazione Caratteristiche dell'agitatore elettro-dinamico:
1Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
2- Circuito bi-magnetico, perdita di flusso magnetico bassa, struttura compatta e razionale.
3. cuscinetti a rulli rocker rod, orientamento della rigidità del corpo composito, capacità di carico eccentrica, rettilineo e orientato all'importazione.
4. Trunnion fondazione di isolamento dedicato all'uso di ormoni, l'installazione di comodità mobile.
5La tecnologia avanzata si muove attorno al sistema per garantire che il cerchio dinamico di alta affidabilità.
6- Nuovo design dei condotti e miglioramento dell'effetto di raffreddamento.
7- rigidità statica,la rigidità microfonica del piccolo pallone portante, aumentando la capacità della tavola di vibrazione, migliorando le prestazioni a bassa frequenza.
2-1 Parametri tecnici
(1) Forza nominale: forza sinusoidale 3000 N; forza casuale 3000 N; forza d'urto 6000 N;
(2) Intervallo di frequenza: da 3 Hz a 3500 Hz, frequenza fissa, spazzatura avanti e indietro, seno, casuale, shock
(3) Modalità di scansione a frequenza: lineare, logaritmica, scansione avanti e indietro, frequenza fissa
(4) Frequenza di scansione: da 1 a 32767
(5) Tempo della frequenza di scansione: frequenza fissa/singolo 1-3600 min, possono essere visualizzate le curve della frequenza di scansione.
(6) Accelerazione massima; 1000 m/s2(senza carico)
(7) Velocità massima: 1,6 m/s
(8) Spostamento massimo:25 mmp-p (senza carico), doppio picco
(9) Dislocazione di impatto: 25 mm
(10) Peso della bobina mobile: 3,5 kg
(11) Direzioni di vibrazione: verticale
(12) Ondata di vibrazione: seno, casuale, scossa
(13) Diametro della bobina mobile: Φ150 mm
(14) Dimensione del sistema di vibrazione: W750xH599xD680 mm
(15) Peso del sistema di vibrazione: 490 kg
Il sistema di prova di vibrazione casuale soddisfa le norme MIL-Std-810F e MIL-Std-810G per il laboratorioApplicazione:
Siamo produttori di prodotti della serie di agitatori a vibrazione ad alta frequenza elettrodinamici, abbiamo adottato la "struttura di doppio circuito magnetico", "cerchi di azione a scheletro auto-generati","Supporto aereo" e "rastrelli a rulli e guida lineare", "isolamento trunnion" con tecnologia moderna avanzata e tecnologia speciale, può essere completato in prova di vibrazione sinusoidale a tre assi X, Y, Z e prove di vibrazione casuale a banda larga,da completare con il classico (metà - seno)Questi prodotti sono ampiamente utilizzati nella difesa nazionale, armi, aviazione, aerospaziale, comunicazioni, elettronica,apparecchi elettrici, comunicazioni, elettrodomestici e altri settori.
Parametri tecnici dell'elettrodinamica per la prova delle vibrazioni ad alta frequenza:
| Modello |
Sine nominale Forza (N) |
Classificato come casuale Forza (N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s)2) | Velocità nominale ((m/s) |
Dislocamento nominale (p-p) mm |
Mass. carico (kg) | bobina mobile ((Kg) |
Dimensione di Spirale di movimento ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Sul sistema di vibrazione
(1) struttura di doppio circuito magnetico per garantire un'alta intensità del campo magnetico e ridurre le perdite di flusso;
La struttura speciale di degassaggio può ridurre le perdite di flusso a meno di 1 mt
(2) molle di tipo U, rulli e cuscinetti lineari per una forte resistenza al carico di deflessione
(3) Le molle d'aria sono utilizzate per l'isolamento dalle vibrazioni; i sistemi di vibrazione funzionano costantemente anche con carichi pesanti;
Non è necessario fondamento speciale
(4) Sono previsti dispositivi di protezione per sovra-calore, sovra-carico, sovra-corrente, sovra-tensione e
eccesso di spostamento del misuratore di vibrazioni;
Dispositivi di protezione della rete elettrica per sovratensione, sottotensione, mancanza di fase;
Potenza di azionamento, limitazione della corrente, avviamento morbido, sovra-temperatura, cortocircuito, protezione da guasti del modulo
(5) Può eseguire test sinusoidali, casuali, di impatto ambientale
(6) Questo sistema richiede poco per le fluttuazioni di tensione, ≤ ± 10% è OK
(7) Questo sistema ha pochi requisiti per la resistenza di messa a terra, ≤4Ω è OK
(8) Alta affidabilità, particolarmente indicata per il funzionamento a lungo termine

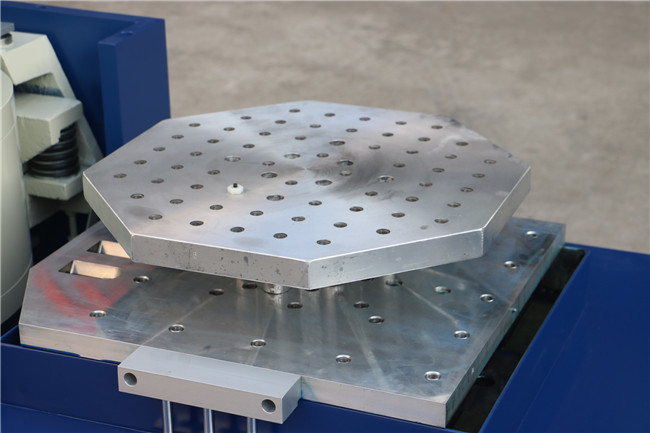

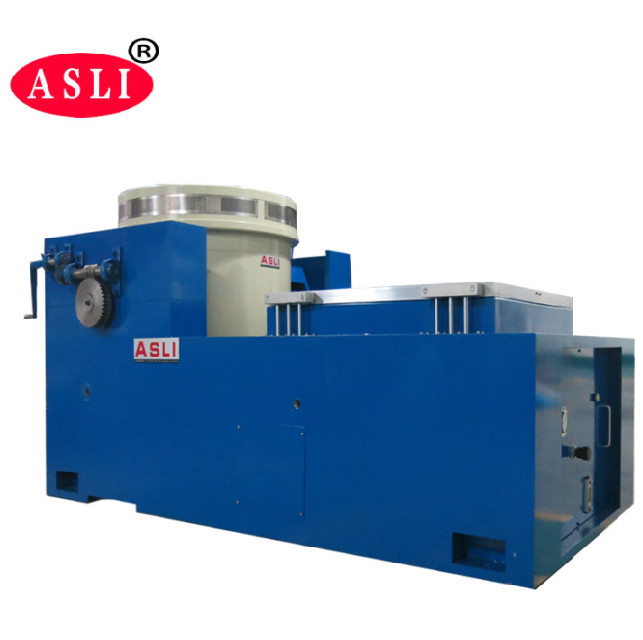

caratteristiche orizzontali del supporto:
1. all'interno di un piccolo banco di carico per realizzare una maggiore accelerazione e frequenza di lavoro, per migliorare la capacità di carico e le prestazioni dell'intero banco della macchina.
2Il banco orizzontale e il banco a vibrazione sono di tipo integrale, con struttura perfetta, comodità di installazione e regolazione.
3- Strada a pressione statica, a forma di V, con capacità di resistenza alla pendenza e al pregiudizio.
Pompa d'olio integrata, buona struttura e facile utilizzo.
parametri tecnici dell'espansione orizzontale:
| Modello | Dimensione della panchina (mm) | Intervallo di frequenza (Hz) | Peso delle parti in movimento (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5 000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |

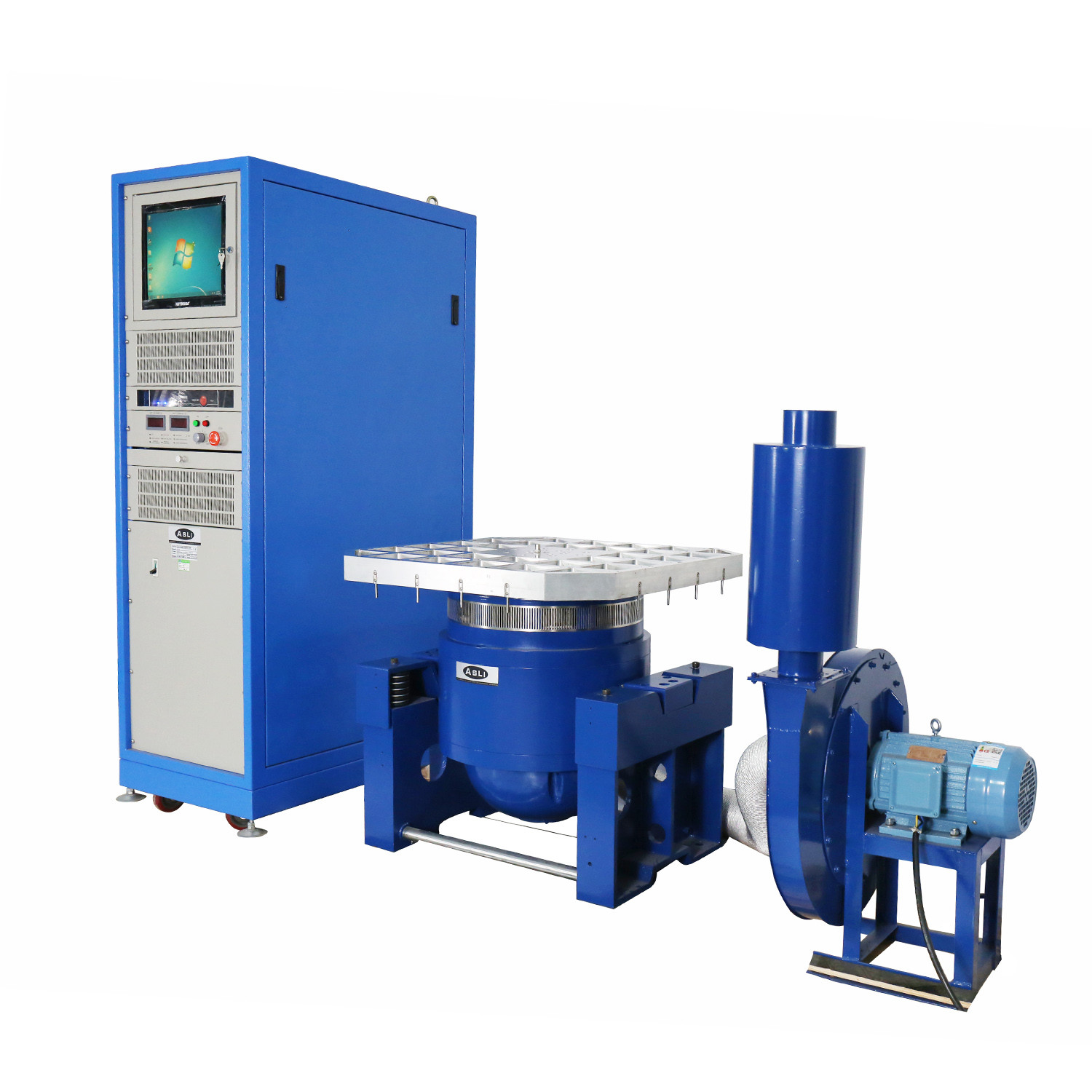

caratteristiche verticali del banco esteso:
VT verticale di banco esteso e pinze specificate, calcolato con precisione, progettazione elaborata, per garantire al cliente ha acquisito le migliori prestazioni secondo struttura perfetta, materiale di alta qualità
e lavorazione.
parametri tecnici dell'espansione verticale:
| Modello | Peso (kg) | Frequenza massima (Hz) | Dimensione della panca |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (banca rotonda) | 220 | 350 | Φ1200 |
Se avete domande relative all'elettrodinamica ad alta frequenza macchina di prova meccanica Vibrazione Fatigue Tester, si prega di contattarmi.
