Prova di Shaker Table Perform Random Shock di vibrazione di norme di raduno ISTA

Applicazione

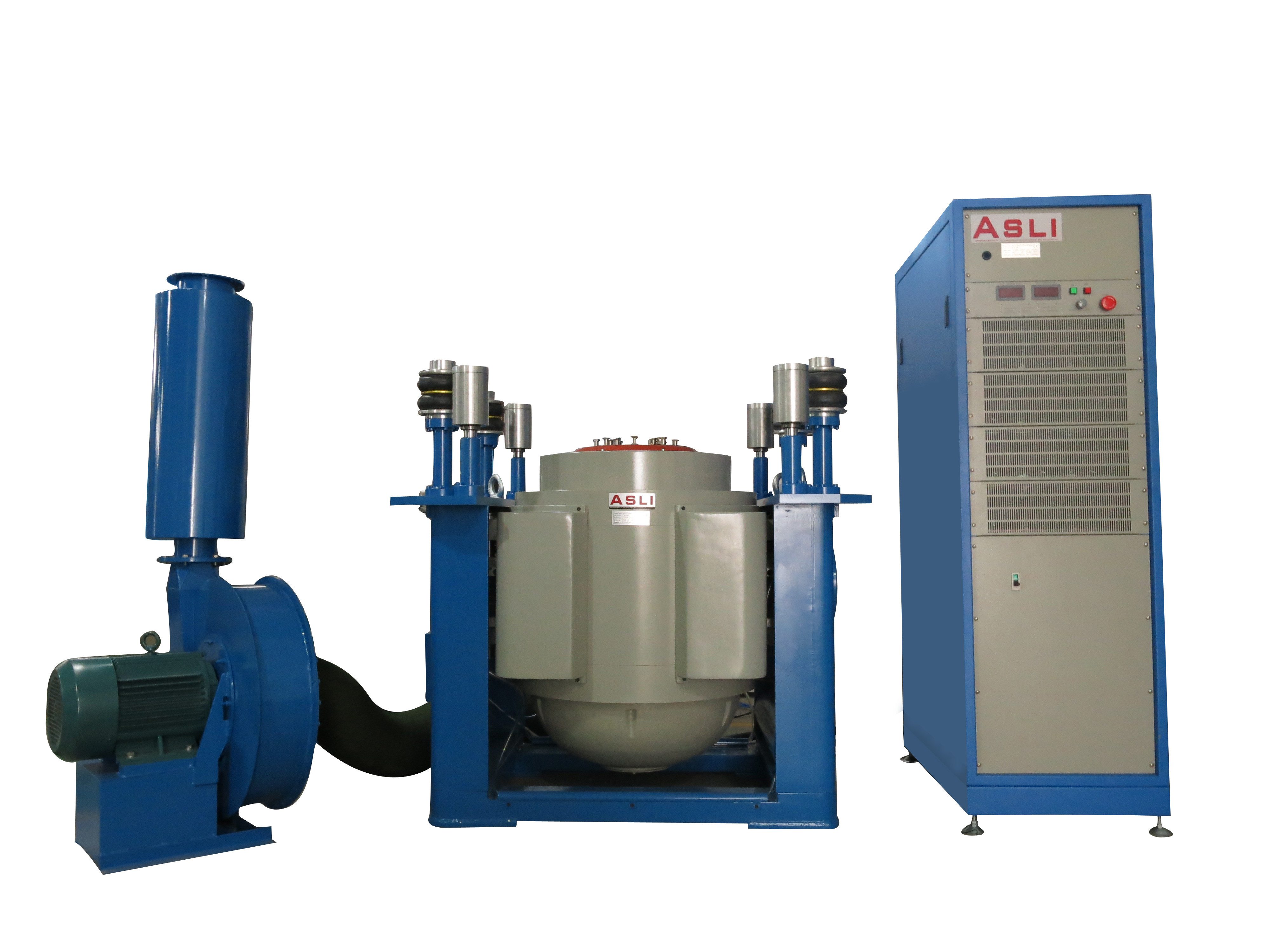

Siamo un produttore della serie di banchi prova di vibrazione elettromeccanici digitali ES-20 e macchine per prove di vibrazione ad alta frequenza. Questi sistemi incorporano tecnologie avanzate tra cui una struttura a doppio circuito magnetico, cerchi d'azione dello scheletro auto-generati, supporto aerodinamico, cuscinetti a rulli con guida lineare e isolamento del perno. Sono in grado di eseguire test di vibrazione sinusoidale su tre assi X, Y e Z e test di vibrazione casuale a banda larga, nonché test di impulsi classici (semisinusoidale, trapezoidale, onda a dente di sega) e test dello spettro di risposta agli urti.

Questi prodotti sono ampiamente utilizzati nei settori della difesa nazionale, armi, aviazione, aerospaziale, comunicazioni, elettronica, elettrodomestici e elettrodomestici.

Caratteristiche principali

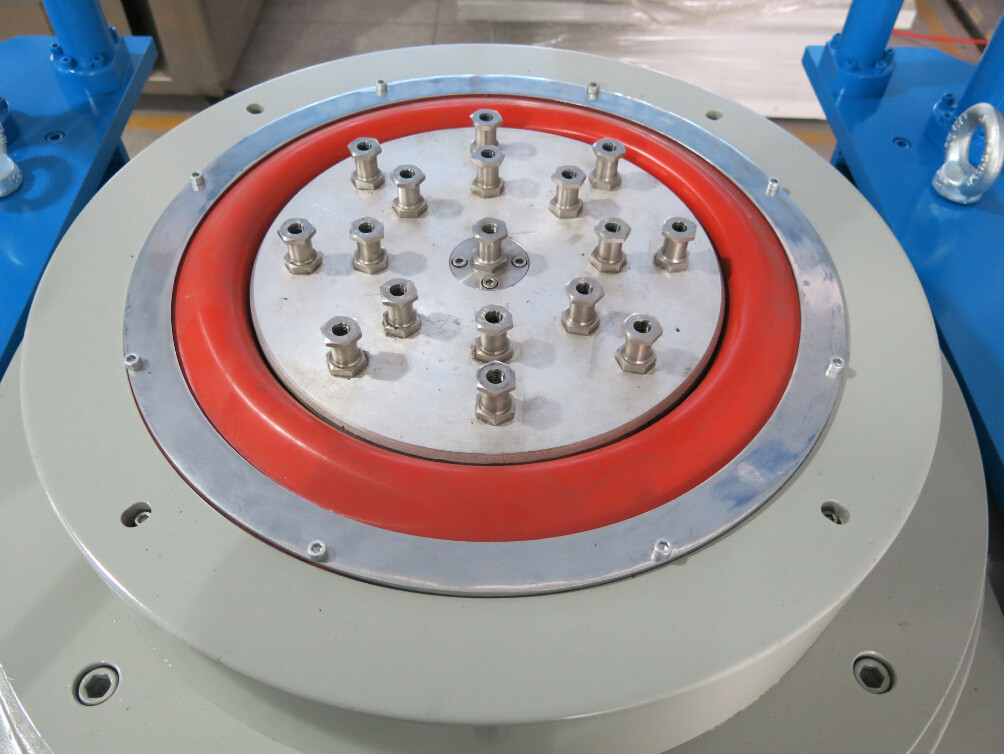

• Scheletro del cerchio dinamico ben progettato, con una frequenza di risonanza assiale più elevata.
• Design a doppio circuito magnetico con bassa dispersione di flusso magnetico, struttura compatta e razionale.
• Cuscinetti a rulli dell'asta oscillante con orientamento della rigidità del corpo composito dritto e orientato all'importazione, che fornisce un'elevata capacità di carico eccentrico.
• Fondazione di isolamento del perno dedicata all'uso di ormoni, con comoda installazione mobile.
• Il sistema di movimento avanzato garantisce un'elevata affidabilità del cerchio dinamico.
• Il nuovo design del condotto migliora l'effetto di raffreddamento.
• Rigidità statica e rigidità dinamica del piccolo pallone del cuscinetto, aumentando la capacità del banco di vibrazione e migliorando le prestazioni a bassa frequenza.

Parametri tecnici

Modello	Nominale Sinusoidale Forza (N)	Nominale Casuale Forza (N)	Frequenza Intervallo (Hz)	Nominale Accelerazione (m/s²)	Nominale Velocità (m/s)	Nominale Spostamento (p-p) mm	Massimo. Carico (Kg)	Mobile Bobina (Kg)	Dimensioni del mobile Bobina (mm)
ES-1	1000	1000	3–3500	400	1.2	25	70	2.5	Φ150
ES-2	2000	2000	3–3500	800	1.6	25	70	2.5	Φ150
ES-2a	2000	2000	3–3500	300	1.6	40	70	8	Φ230
ES-3	3000	3000	3–3500	1000	1.6	25	100	3.5	Φ150
ES-3a	3000	3000	3–3500	400	1.6	40	120	9	Φ230
ES-6	6000	6000	3–3500	1000	1.6	25	180	6.5	Φ230
ES-6a	6000	6000	3–3500	1000	1.6	51	250	12	Φ230
ES-10	10000	10000	3–3000	1000	1.8	51	270	14	Φ240
ES-20	20000	20000	3–3000	1000	1.8	51	300	30	Φ320
ES-30	30000	30000	3–2800	1000	1.8	51	450	40	Φ450
ES-40	40000	40000	3–2800	1000	1.8	51	500	50	Φ450
ES-50	50000	50000	3–2700	1000	1.8	51	750	50	Φ450
ES-60	60000	60000	3–2700	1000	1.8	51	750	60	Φ450
ES-100	100000	100000	3–2500	1000	1.8	51	1000	90	Φ450
ES-120	120000	120000	3–2200	1000	1.8	51	1100	90	Φ500
ES-160	160000	160000	3–2100	1000	1.8	51	1500	150	Φ600
ES-200	200000	200000	3–2000	1000	1.8	51	2500	200	Φ650
ES-350	350000	350000	3–1700	1000	1.8	51	4500	300	Φ870

Parametri tecnici del banco di vibrazione verticale

Modello	Peso (kg)	Frequenza massima (Hz)	Dimensioni banco
VT300	10	2000	Φ300
VT400	16	2000	Φ400
VT500	25	1500	Φ500
VT600	35	1000	Φ600
VT0303	15	2000	300×300
VT0404	22	1500	400×400
VT0505	30	500	500×500
VT0606	58	350	600×600
VT0808	140	350	800×800
VT1010	180	350	1000×1000
VT1212	250	350	1200×1200
VT1212 (banco rotondo)	220	350	Φ1200

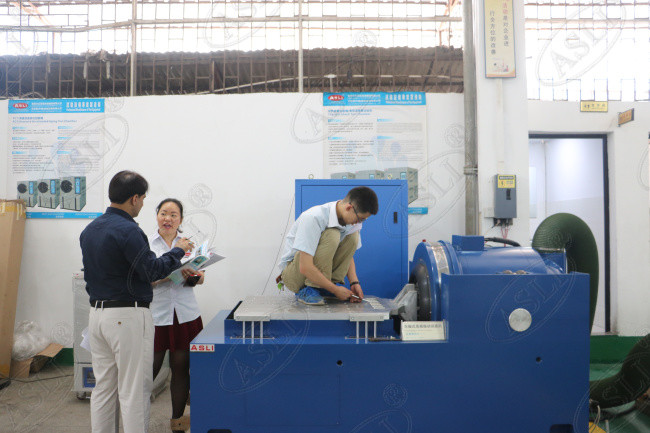

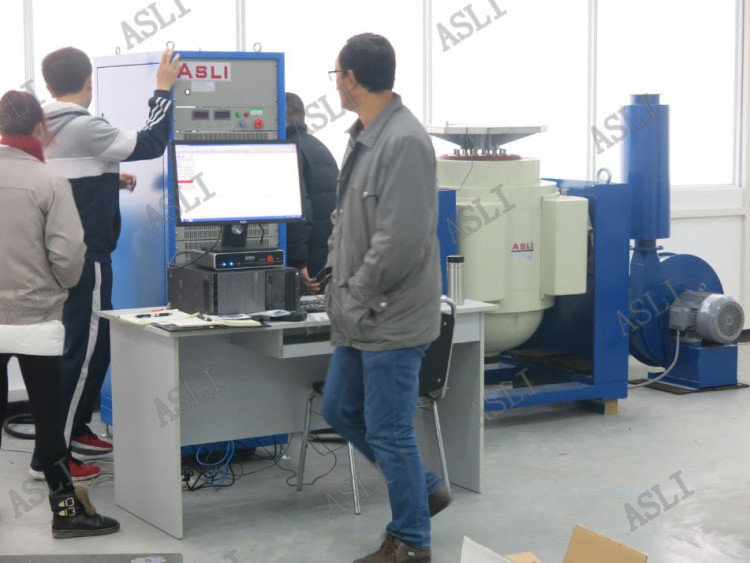

Informazioni sulla fabbrica ASLi

Siamo un produttore di apparecchiature di prova di lunga data. Negli ultimi 25 anni, ci siamo dedicati alle apparecchiature di prova ambientale di simulazione e alle macchine per prove di vibrazione e urti meccanici. Il banco prova di vibrazione che soddisfa gli standard ISTA ed esegue test di shock casuali è uno dei nostri prodotti di punta e abbiamo ottenuto la certificazione CE per questa macchina.



FAQ:

D1: Cos'è uno shaker di vibrazione elettromeccanico?
R: Uno shaker di vibrazione elettromeccanico è un sistema di prova utilizzato per simulare le condizioni di vibrazione che i prodotti possono incontrare durante il trasporto, il funzionamento o il servizio. È ampiamente utilizzato per test di affidabilità, durata e qualificazione.

D2: Quali prodotti possono essere testati?
R: Può essere utilizzato per componenti elettronici, parti automobilistiche, batterie, componenti aerospaziali, prodotti elettrici, imballaggi, apparecchiature di comunicazione e altri prodotti che richiedono test di vibrazione.

D3: Quali test di vibrazione può eseguire lo shaker?
R: A seconda della configurazione del sistema, può eseguire vibrazioni sinusoidali, vibrazioni casuali, test di shock, ricerca di risonanza, sweep di frequenza e altri test di vibrazione programmabili.

D4: Qual è la frequenza massima di test?
R: La frequenza massima dipende dal modello e dalla configurazione. Sono disponibili diversi modelli di shaker per diversi requisiti di frequenza. Si prega di fornire l'intervallo di frequenza richiesto in modo che possiamo consigliare un modello adatto.

D5: Come seleziono il modello di shaker corretto?
R: I fattori principali includono:

• Peso massimo del campione
• Dimensioni del campione
• Direzione di vibrazione richiesta
• Intervallo di frequenza
• Accelerazione massima
• Spostamento
• Standard di test di vibrazione richiesto

Sulla base di questi parametri, possiamo consigliare un sistema di shaker adatto.

D6: Lo shaker può eseguire vibrazioni sia verticali che orizzontali?
R: Sì. A seconda della configurazione, il sistema può essere fornito con una configurazione di test verticale, una configurazione di test orizzontale o entrambe.

D7: Può eseguire test di vibrazione casuale?
R: Sì. Un controller di vibrazione adatto può essere configurato per test di vibrazione casuale, inclusi profili di test basati su PSD.

D8: Può eseguire test di shock?
R: Sì, a condizione che il sistema shaker selezionato abbia sufficiente forza, spostamento e capacità di accelerazione per il profilo di shock richiesto.

Uno shaker di vibrazione elettromeccanico offre diversi vantaggi per i test di vibrazione ad alta frequenza:

• Ampio intervallo di frequenza: adatto sia per test di vibrazione a bassa che ad alta frequenza, specialmente per componenti elettronici e automobilistici.
• Elevata precisione di controllo: frequenza, accelerazione, spostamento, velocità e durata del test possono essere controllati con precisione.
• Risposta rapida: il sistema di azionamento elettromeccanico risponde rapidamente ai segnali di controllo, rendendolo adatto per test di vibrazione a sweep.
• Uscita di vibrazione stabile: il controllo ad anello chiuso aiuta a mantenere livelli di vibrazione stabili durante il test.
• Test programmabile: i parametri di test come intervallo di frequenza, velocità di sweep, accelerazione e numero di cicli possono essere programmati automaticamente.
• Adatto per test ad alta frequenza: particolarmente adatto per PCB/PCBA, elettronica automobilistica, sensori, connettori, batterie e altri componenti elettronici.
• Elevata automazione: i programmi di test possono essere salvati ed eseguiti automaticamente, migliorando l'efficienza e la ripetibilità dei test.
