Test di vibrazione ad alta frequenza ES-30.pdf

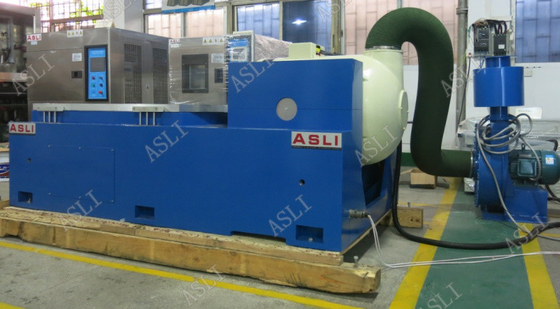

Scala di vibrazione elettrodinamica Meet DO-160G, RTCA-160G, ISTA 3A Stardard

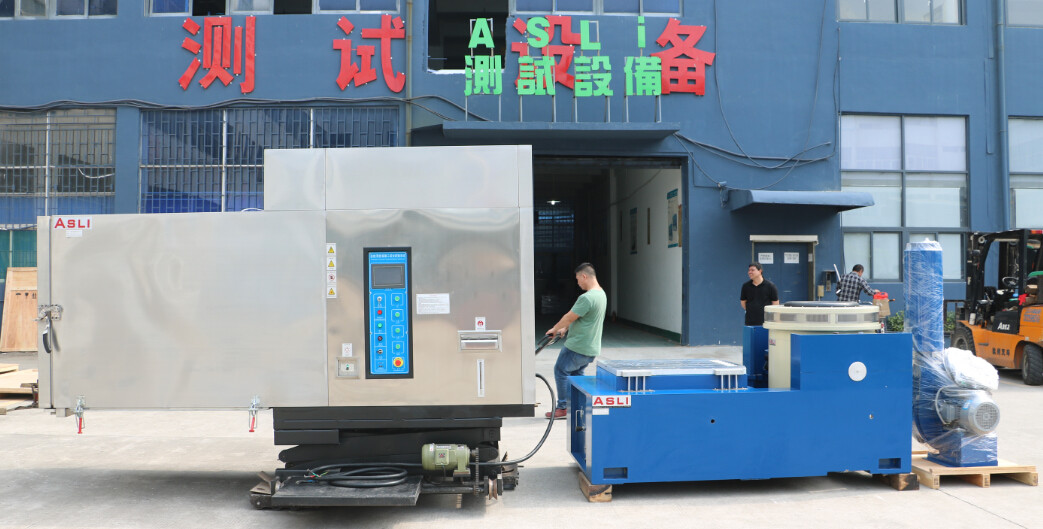

Funzione sinusoidale e di scossa casuale Sistema di agitatori a vibrazione elettrodinamicaè ampiamente utilizzato nella difesa, nell'aviazione, nell'aerospaziale, nelle comunicazioni, nell'elettronica, nelle automobili, negli elettrodomestici e in altre industrie.simulazione delle condizioni di lavoro effettive e prova di resistenza della struttura, l'applicazione del prodotto è ampia, la larghezza di applicazione è ovvia, l'effetto di prova è notevole e affidabile.accelerazione massima, modulazione dell'ampiezza, controllo del tempo, controllo computerizzato a funzione completa, semplice accelerazione fissa/ampiezza fissa.qualità affidabile.

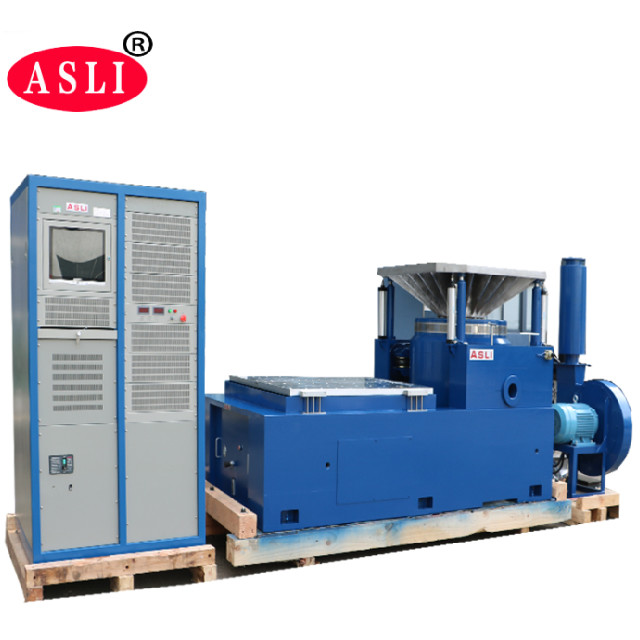

Specificativi degli agitatori a vibrazione | ||
Pico seno (Pk) | 5000Kg.f picco (50KN) | |
Indice di velocità | 5000Kg.f r.ms (50KN) | |
Shock (Pk) | 10000Kg.f picco (100KN) @6ms | |
Frequenza utilizzabile | 1 ¢2500 Hz | |
Dislocazione massima (p-p) | 100 mm (4 pollici), 76 mm (3 pollici) continuo | |
Velocità massima | 2 m/s | |
Accelerazione massima | Sine:100 g (980 m/s)2), casuale 62 g ((600 m/s2) | |
Supporto di carico verticale | 500 kg | |
Sospensione corporea naturale Frequenza (asse di spinta) |

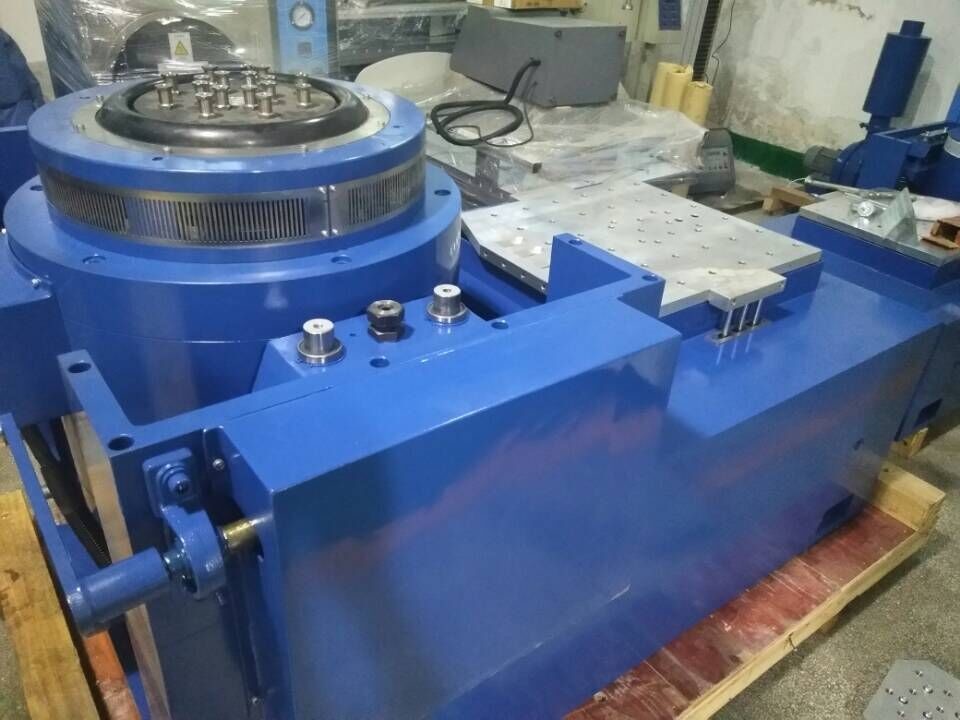

Altri dispositivi per il trattamento di dati | |
Diametro dell'armatura | F440 mm | |
Peso dell'armatura | 59 kg | |
Risonanza fondamentale Frequenza (tabella nuda) |
2,400 Hz (nom.) +/- 5% | |
Attrezzatura di carico Punti (norma) |
16 inserti in acciaio inossidabile M10 | |
Densità del flusso di scarico | < 10 gauss | |
Dimensioni della scossa | 1670 mmL × 1150 mmD × 1300 mmH | |
Peso dello Shaker | Circa 4600 kg. | |
Necessità di aria compressa | 0.6 Mpa |

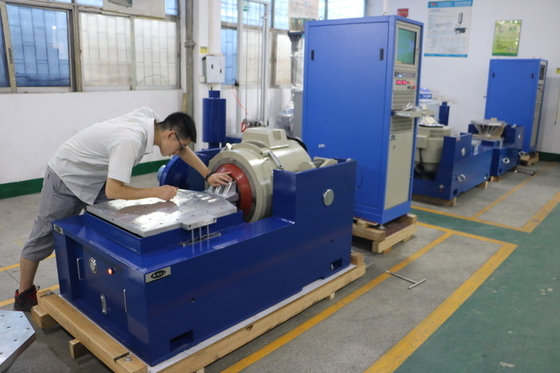

Altre specifiche
Nome | Batteria per autoveicoli EN50604 IEC62133 UN38.3 banco di prova per le vibrazioni per i test di laboratorio | ||||||||
Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale ((m/s) | Dislocamento nominale (p-p) mm | Mass. carico (kg) | bobina mobile (Kg) | Dimensione della bobina mobile (mm) |
ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
