IEC62133 tipo elettromagnetico orizzontale ad alta frequenza e macchina verticale della prova di vibrazione
Dettagli del prodotto
| forza di vibrazione: | 30KN | Max. Accelerazione: | 100 g |
|---|---|---|---|
| Norma di prova: | IEC62133 | direzione delle vibrazioni: | vibrazione orizzontale e verticale |
| dispacement massimo: | 51 millimetro | il peso della bobina mobile: | 40 kg |
| Evidenziare |
Macchina della prova di vibrazione di IEC 62133,Macchina della prova di vibrazione 30KN,IEC 62133 Shaker System elettromagnetico |
||
Descrizione del prodotto

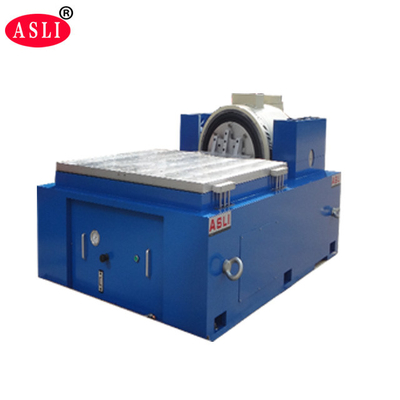

La macchina per prove di vibrazione orizzontale e verticale ad alta frequenza elettromagnetica IEC62133 è un sistema ingegnerizzato di precisione progettato per rigorose prove di vibrazione e urto di batterie, pacchi batteria e una vasta gamma di prodotti industriali. È pienamente conforme agli standard internazionali di sicurezza e trasporto delle batterie, fornendo risultati affidabili e ripetibili per lo screening dello stress ambientale e le prove di affidabilità.

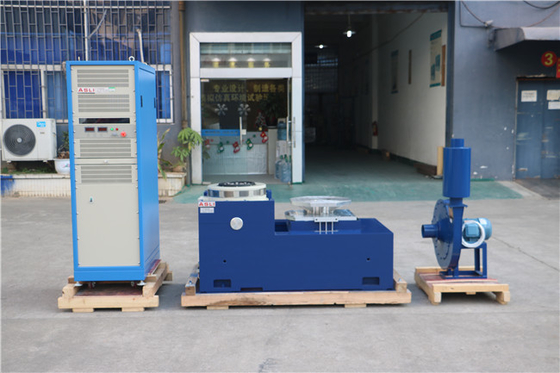

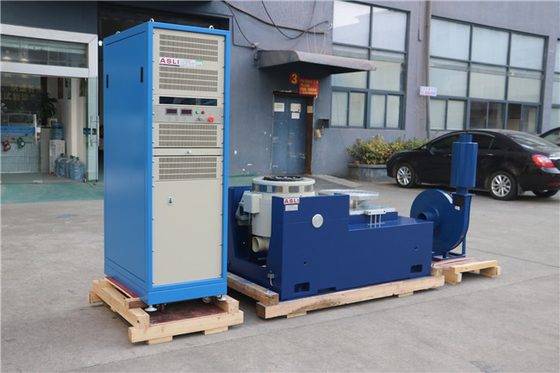

Il sistema fissa la batteria o il pacco batteria sul tavolo vibrante e applica vibrazioni controllate lungo tre assi reciprocamente perpendicolari a frequenze, accelerazioni e spostamenti prescritti. Durante le prove, il campione non deve presentare perdite, perdita di capacità, rotture, incendi o esplosioni, garantendo il rispetto dei più elevati standard di sicurezza e prestazioni.
Il suo ambito di applicazione è eccezionalmente ampio, coprendo schede elettroniche, batterie, aeromobili, navi, razzi, missili, automobili, elettrodomestici e molti altri prodotti industriali.
| Parametro | Valore |
|---|---|
| Forza sinusoidale (picco) | 30 kN |
| Forza d'urto (picco) | 60 kN |
| Intervallo di frequenza | 5–2800 Hz |
| Spostamento (continuo) | 51 mm |
| Velocità max. | 1,8 m/s |
| Accelerazione max. | 100 G |
| Diametro armatura | 445 mm |
| Frequenza di risonanza del 1° ordine | 2.400 Hz |
| Momento eccentrico ammissibile | >500 N·m |
| Peso armatura | 40 kg |
| Dimensioni vite HE/ST | M10 (metrico) |
| Frequenza di isolamento vibrazioni assiali | <3 Hz |
| Carico utile max. | 500 kg |
| Perdita di flusso magnetico | ≤1 mT |
| Dimensioni (L×L×A, non imballato) | 1.330 × 860 × 1.250 mm |
| Peso (non imballato) | 2.500 kg |
| Installazione | Tappetino in gomma (richiesti bulloni di ancoraggio) |
| Parametro | Valore |
|---|---|
| Uscita amplificatore | 30 kVA |
| Rapporto segnale/rumore | >65 dB |
| Tensione di uscita nominale | 120 Vrms |
| Dimensioni (L×L×A, non imballato) | 800 × 900 × 2.100 mm |
| Parametro | Valore |
|---|---|
| Volume d'aria | 0,46 m³/s |
| Potenza | 7,5 kW |
| Diametro condotto aria | 200 mm |
| Pressione aria | 8,8 kPa |
| Installazione | Collegabile a soffitto (fino a due curve a 90°), corsa max. 20 piedi |
- GB/T 31486-2015 — Requisiti di prestazione elettrica e metodi di prova per la batteria di trazione dei veicoli elettrici
- UL 1642:2012 — Standard per batterie al litio
- UL 2054:2012 — Batterie domestiche e commerciali
- UN38.3 (2012) — Parte 3: Proposta per il trasporto di merci pericolose — Manuale di test e standard
- IEC62133-2:2017 — Requisiti di sicurezza per celle secondarie sigillate portatili e per batterie da esse costituite, per l'uso in applicazioni portatili — Parte 2: Sistemi al litio
- IEC 62281:2004 — Requisiti di sicurezza nel trasporto di batterie al litio e batterie
- IEC 60068:2007 — Cella galvanica parte 4: requisiti di sicurezza delle batterie agli ioni di litio
- Funzionamento ultra-silenzioso per un ambiente di lavoro confortevole
- Base macchina di alta qualità per una comoda installazione e un funzionamento fluido
- Circuito di controllo digitalizzato con display di frequenza e regolazione PID per una maggiore stabilità e affidabilità
- Supporta modalità operative a frequenza variabile e a frequenza fissa per soddisfare diverse esigenze di test
- Progettato per eliminare forti interferenze di campo elettromagnetico con il circuito di controllo
- Le impostazioni di tempo di lavoro prolungato consentono ai prodotti di test di raggiungere durate di test accurate e ripetibili
Punti salienti del prodotto
Il tester per vibrazioni elettromagnetiche IEC62133 fornisce una forza di 30 kN, un'accelerazione di 100 g e una frequenza di 5-2800 Hz per test di batterie orizzontali e verticali. Presenta uno spostamento di 51 mm, un carico utile di 500 kg e un funzionamento estremamente silenzioso. Conforme agli standard UL, UN38.3 e IEC. Opzioni personalizzate disponibili per test affidabili e precisi.
