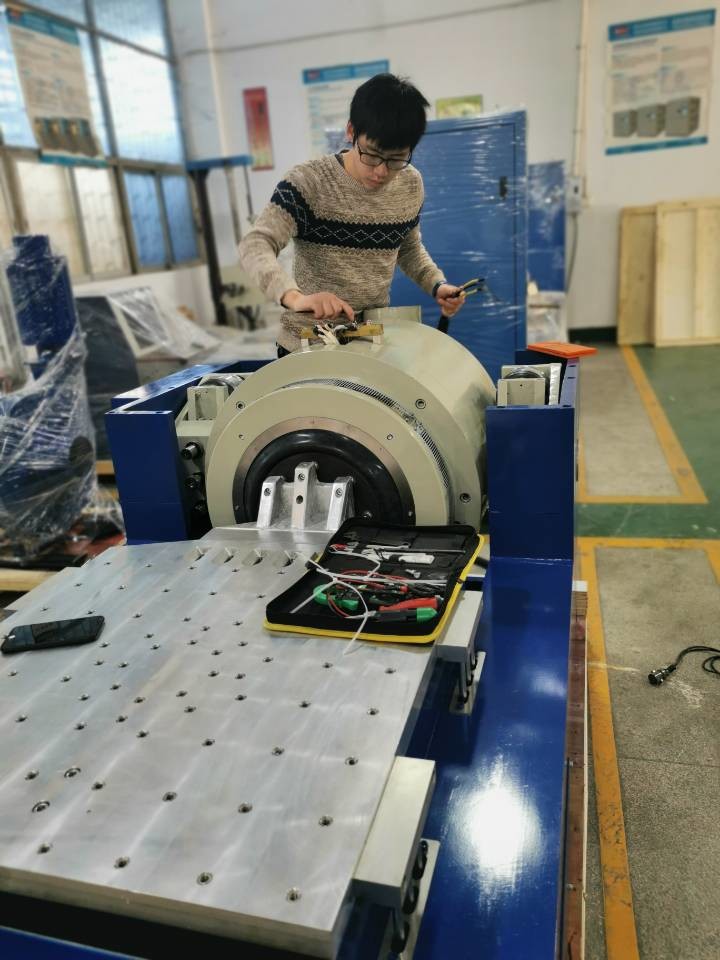

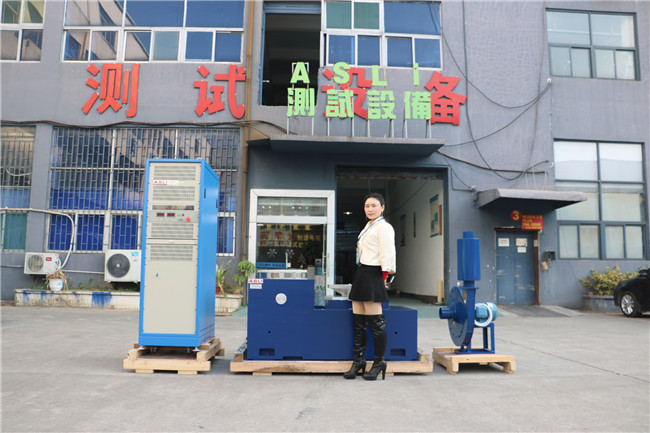

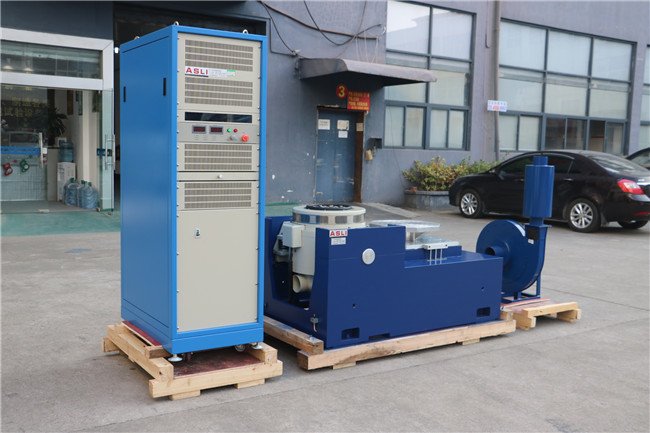

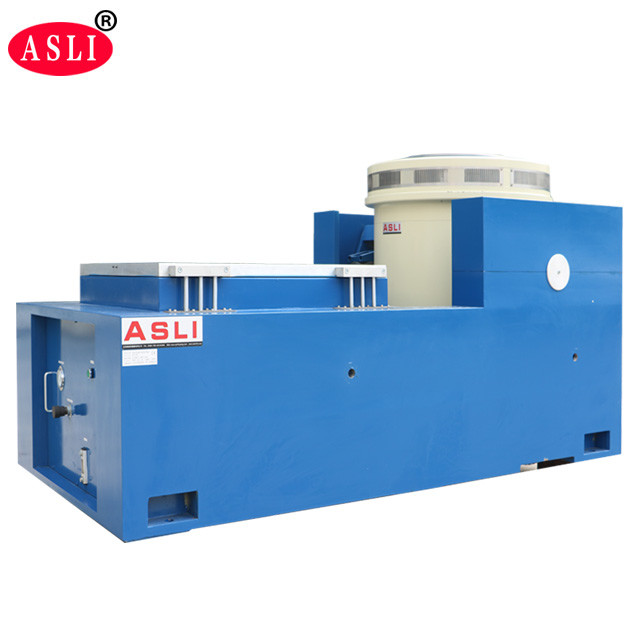

Attrezzatura per la prova delle vibrazioni casuali elettrodinamiche a tre assi con grande spostamento

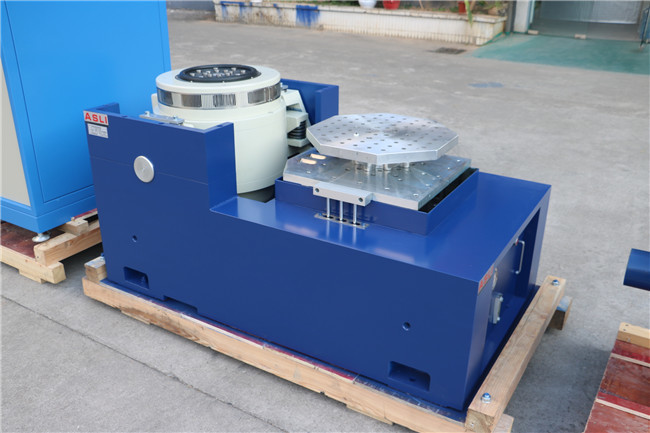

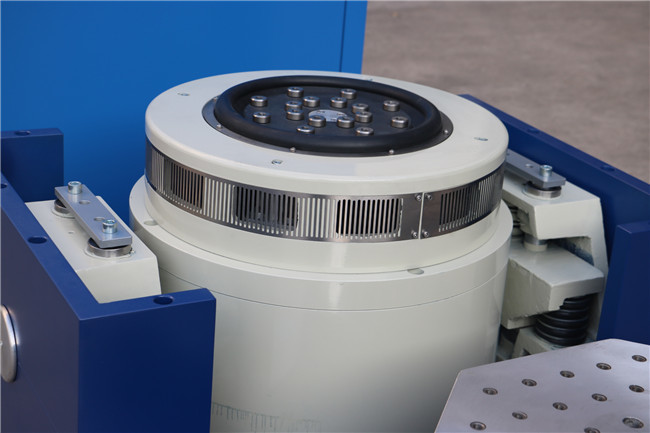

La tabella di vibrazione in serie raffreddata ad aria è una tabella di vibrazione ad ampia frequenza, adatta per la prova di vibrazione di provette di piccole dimensioni di medie e piccole dimensioni.La frequenza può raggiungere 3000H ((385 può raggiungere 5000Hz).La tavola vibrante di ciascun tipo è dotata di parti di supporto semicircolari in metallo con verifica affidabile in loco (616.816.624 per la tavola in fibra di carbonio), e con il cuscinetto lineare ad alta rigidità come sistema di guida della bobina in movimento.
Parametri tecnici:
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
Visualizzazione del controller:
Caratteristiche del sistema
Le funzioni principali del sistema di misurazione del controllo delle vibrazioni sono l'analisi delle vibrazioni e del segnale.
La spazzatura sinusale
Canali di controllo e misura 1
Intervallo di frequenza fino a 5000 Hz
Frequenza di scansione, involucro, ampiezza uguale, velocità uguale, accelerazione uguale, accelerazione variabile
Modalità di analisi RMS, filtraggio di tracciamento
Frequenza di scansione, logaritmica lineare, scansione positiva e negativa, frequenza fissa
Ricerca di risonanza e dimora:
In grado di completare la funzione di ricerca dei casi di risonanza attraverso il punto di risonanza di ricerca risonante, questa funzione può aiutare gli utenti a trovare meglio l'installazione del prodotto, il processo di produzione e l'apparecchiatura,per evitare risonanza.
Se è necessario aumentare l'affidabilità del prodotto in esame nel punto di risonanza, la funzione dwell può soddisfare il grado di danno del campione nel punto di risonanza richiesto dall'utente.Il tempo di permanenza può essere impostato.
In aggiunta alle 4 funzioni di cui sopra, il sistema di prova delle vibrazioni può anche eseguire vibrazioni sinusoidali e casuali
