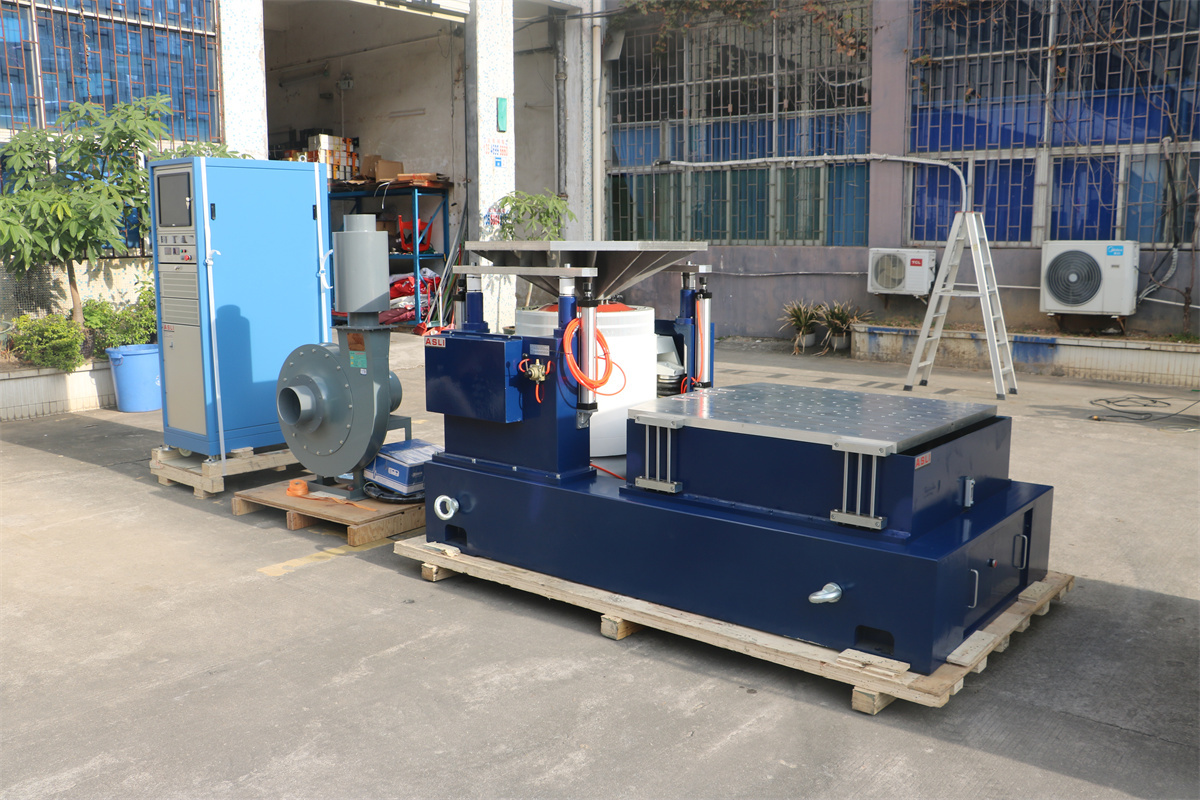

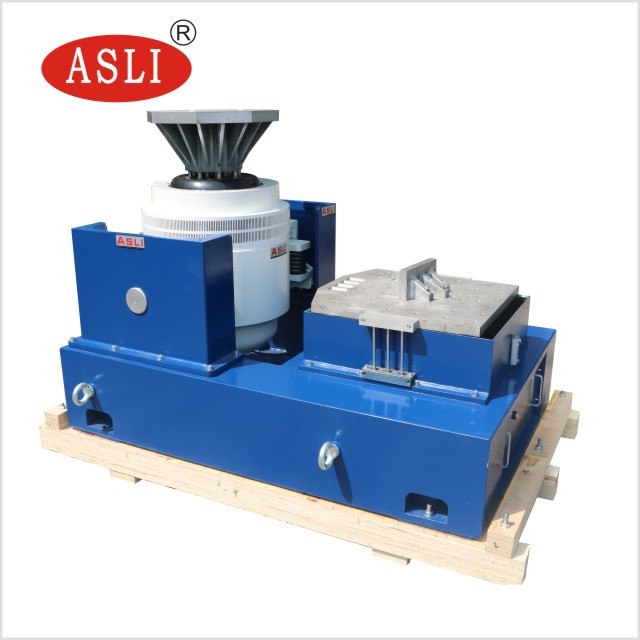

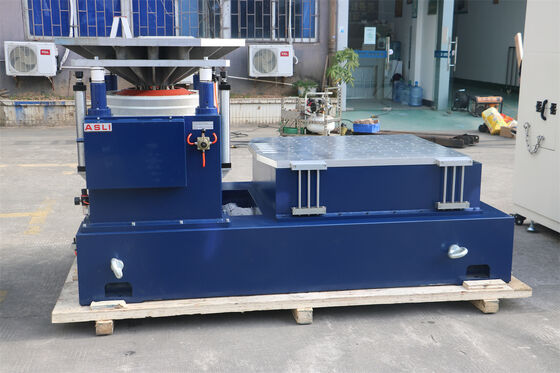

Apparecchiatura per test di vibrazione asse XYZ ANSI C 136.31 per lampioni
Applicazione
Lo shaker a vibrazione ad alta frequenza adotta la 'struttura a doppio circuito magnetico', 'cerchi di azione dello scheletro autogenerati', 'Supporto aereo' e 'cuscinetti a rulli e guida lineare', 'isolamento a perno' tecnologia moderna avanzata e tecnologia speciale, può essere completato nei test di vibrazione sinusoidale a tre assi X, Y, Z e nei test di vibrazione casuale a banda larga, da completare con l'impulso classico (mezza - seno) e il test dello spettro di risposta agli urti. È ampiamente utilizzato nella difesa nazionale, nelle armi, nell'aviazione, nell'aerospaziale, nelle comunicazioni, nell'elettronica, negli apparecchi elettrici, nelle comunicazioni, negli elettrodomestici e in altri settori.
Parametri principali:
(1) Forza nominale: forza sinusoidale 10000N; forza casuale 10000N; forza d'urto 20000N;
(2) Gamma di frequenza: da 3Hz a 3000Hz, frequenza fissa, sweep avanti e indietro, seno, casuale, urto
(3) Modalità di sweep-frequency: lineare, logaritmica, sweep avanti e indietro, frequenza fissa
(4) Numero di sweep-frequency: da 1 a 32767
(5) Tempo di sweep-frequency: frequenza fissa/singolo 1-3600 minuti, è possibile visualizzare le curve di sweep-frequency.
(6) Max. Accelerazione 1000 m/s2 (senza carico)
(7) Max. Velocità: 1,8/s
(8) Max. Spostamento: 51 mm p-p (senza carico), doppio picco
(9) Spostamento d'urto: 51 mm
(10) Peso della bobina mobile: 14 kg
(12) Onda di vibrazione: seno, casuale, urto
(13) Diametro della bobina mobile: Φ240 mm
(14) Dimensione del sistema di vibrazione: L1060xH750xP845mm
(15) Peso del sistema di vibrazione: 960 kg
(16) Tavolo espansore verticale da 600 mm * 600 mm e tavolo scorrevole orizzontale da 600 * 600 mm
Parametri tecnici:
| Nome | Tavolo di vibrazione per imballaggio/Tester per tavolo di vibrazione per ricambi auto | ||||||||
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Gamma di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Spostamento nominale (p-p) mm | Carico massimo (Kg) | bobina mobile (Kg) | Dimensione della bobina mobile (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

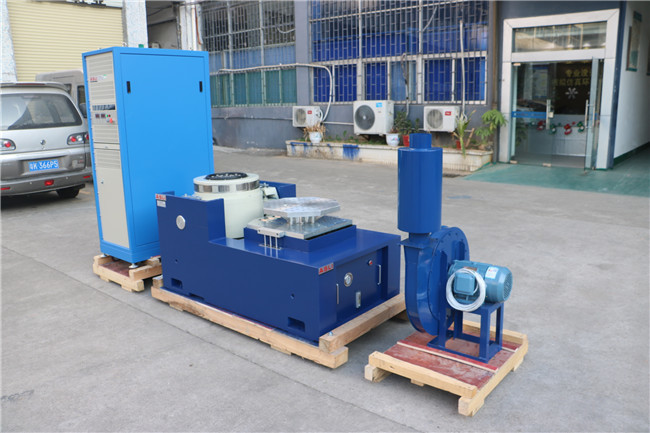

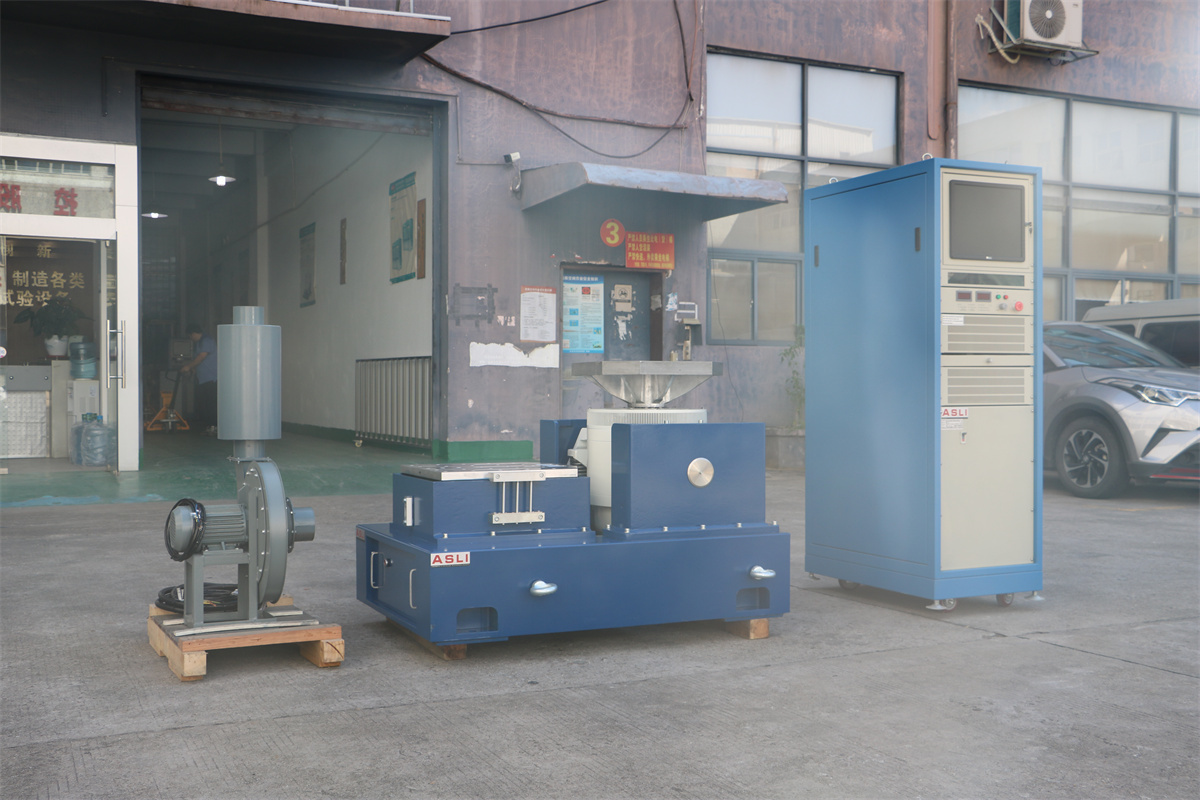

(1) Generatore di vibrazioni 1 set
(2) Controller di vibrazioni 1 set
(3) Camera di connessione di comunicazione 1 set
(4) Amplificatore di potenza DA-10 1 set
(5) Alimentazione di eccitazione 1 pz
(7) Software del driver 1 set
(8) Sistema di raffreddamento 1 set
(9) Computer industriale 1 set
(10) Stampante a colori 1 set (opzionale)
(11) Sensore di accelerazione (include linea di uscita) 1 pz
(12) Dispositivo di fissaggio delle vibrazioni 1 set (opzionale, in base al campione di prova
Controller di vibrazioni digitali
Il controller di vibrazioni è l'ultimo design della nostra azienda
che adotta un sistema distribuito avanzato a livello internazionale
architettura, e il suo nucleo è l'ultimo TMS320 series
processore ad alta velocità a virgola mobile a 32 bit di TI
azienda. Il rapporto di prova viene generato automaticamente in
Microsoft Word. Durante o dopo il test, il
il rapporto di prova può essere modificato e quindi generato
automaticamente o manualmente.
Caratteristiche:
Non esitate a contattarci in caso di dubbi o necessità sull'apparecchiatura per test di vibrazione asse XYZ ANSI C 136.31 per lampioni
