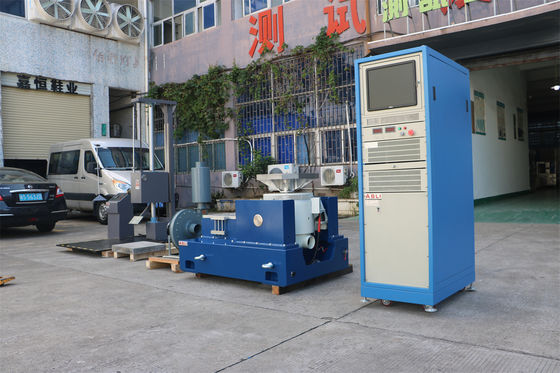

Sistema di prova con agitatore di vibrazioni ad alta frequenza elettrodinamico
vibration test equipment ES-20.pdf
perché è necessario il test di vibrazione
Non difficile da capire: le vibrazioni possono influenzare la durata e l'affidabilità dei sistemi o delle strutture meccaniche e causare problemi come danni, arresti anomali e guasti catastrofici. La misurazione delle vibrazioni è un'importante contromisura per prevenire il verificarsi di questi problemi

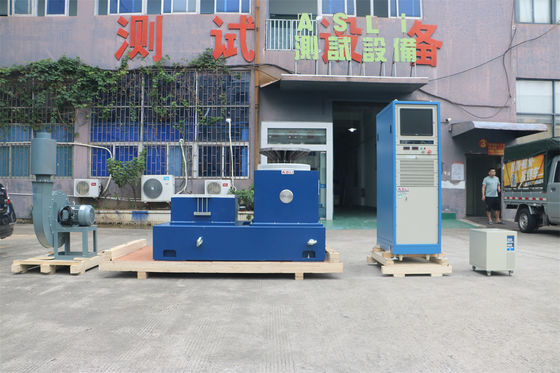

Composizione del sistema di prova

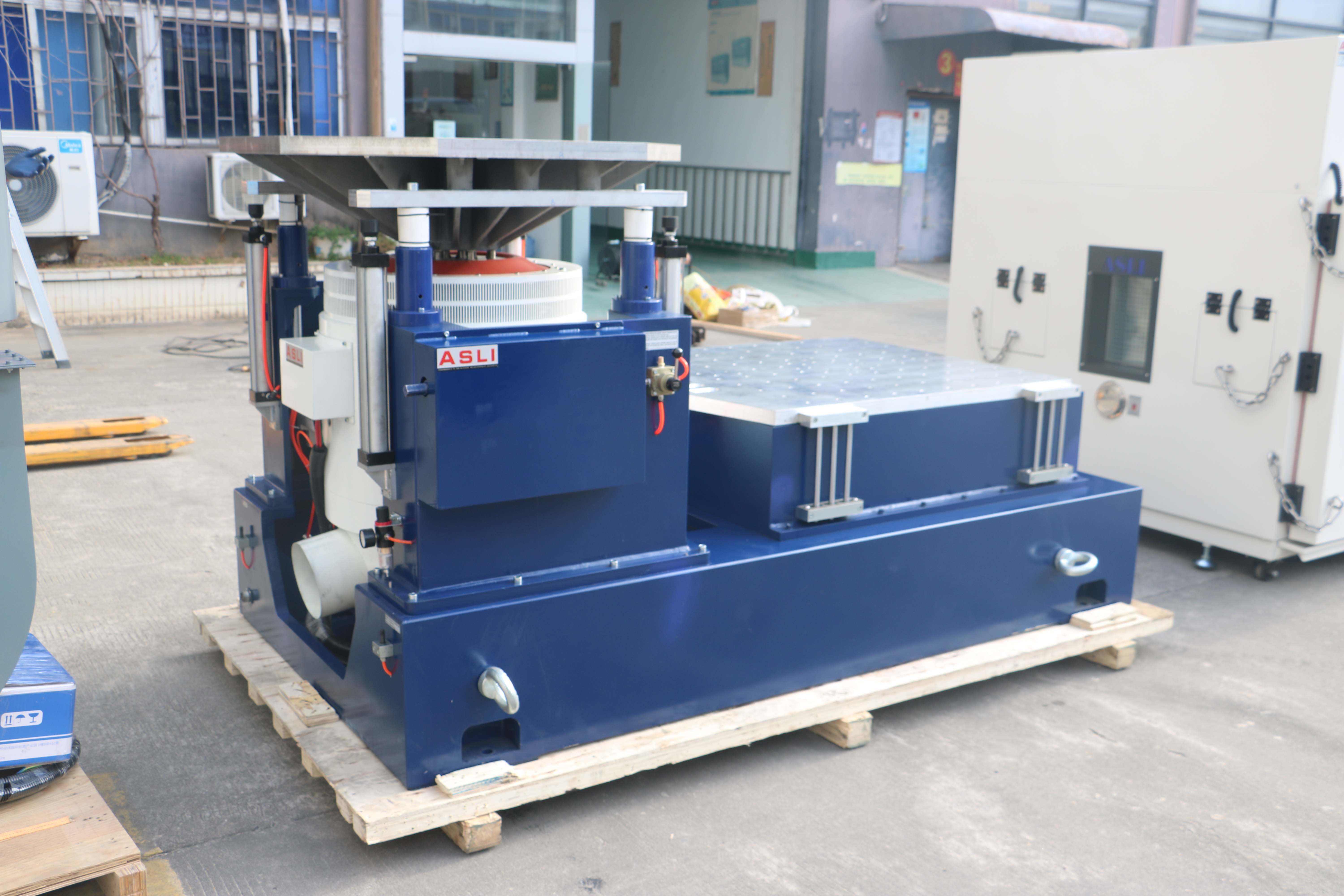

1. Generatore di vibrazioni orizzontale monoblocco
2. Tavolo di espansione verticale
3. Ventola di raffreddamento con silenziatore
4. Amplificatore di potenza a commutazione digitale
5. Strumento di misurazione e controllo delle vibrazioni multifunzione
Specifiche
| Nome | Sistema di prova con agitatore di vibrazioni ad alta frequenza elettrodinamico | ||||||||
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Gamma di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Spostamento nominale (p-p)mm | Carico massimo (Kg) | Bobina mobile (Kg) | Dimensione della bobina mobile (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
In caso di dubbi o necessità sul sistema di prova con agitatore di vibrazioni ad alta frequenza elettrodinamico, non esitate a contattarci.
