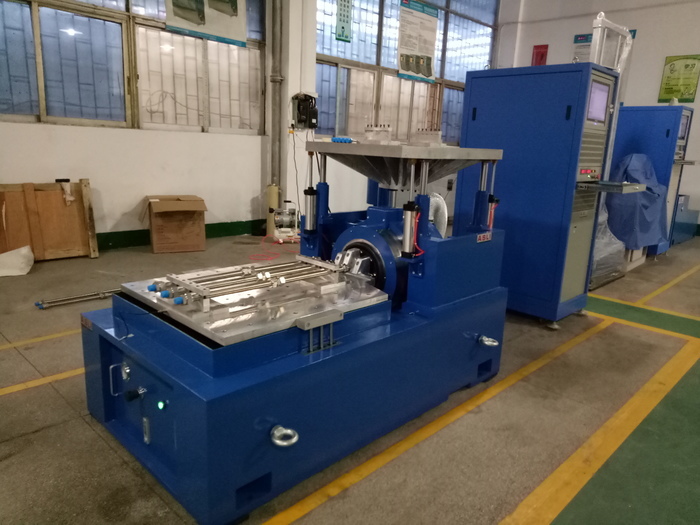

MIL-STD-810H Macchina di prova delle vibrazioni elettromagnetiche ad alta frequenza a grande spostamento
Product Details
| Forza seno: | 40 kN | Velocità: | 10,8 m/s |
|---|---|---|---|
| Cilindrata: | 85 mm | Frequenza: | 3~2000 Hz |
| carico: | 500KG | Accelerazione: | 100g |
| Armatura: | 450 mm | Dimensioni della tabella: | 1000 x 1000mm |
| Evidenziare |
Macchine di prova elettromagnetiche a grande spostamento,Macchina di prova delle vibrazioni elettromagnetiche,Macchine di prova elettromagnetiche ad alta frequenza |
||
Product Description
Scarica: Macchina di prova della temperatura di vibrazione THV-Volume (PDF)
Un agitatore è un dispositivo elettromagnetico utilizzato per i test di vibrazione per eccitare la struttura sottoposta a prova.Gli agitatori a vibrazione sono disponibili in diversi modelli per soddisfare i diversi requisiti di prova.
Il shaker per vibrazioni elettromagnetiche ad alta frequenza è progettato per valutare le frequenze di risonanza dei disegni dei prodotti e delle confezioni,e per simulare le vibrazioni casuali che si verificano durante la distribuzione o in ambiente di utilizzoLa macchina è semplice da usare e può eseguire una vasta gamma di prove di vibrazione in conformità con le specifiche governative, industriali e aziendali.
- Una struttura combinata di camera di prova e sistema di refrigerazione dotata di un design compatto ed elegante; console indipendente.
- Comodo funzionamento; unità di compressione frigorifera originale e i suoi principali accessori importati dall'estero.
- Controller touch screen LCD a colori importato in grado di controllare automaticamente i programmi di temperatura e umidità.
- Per soddisfare le esigenze uniche del cliente, gli utenti possono scegliere tra diversi modelli di banco di prova a vibrazione per garantire buone prestazioni di raffreddamento.
- Sistema di tenuta termico-aria; questo banco di vibrazione vanta anche un notevole effetto di attrezzature di prova di affidabilità delle vibrazioni meccaniche e di vibrazioni da urto.
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Dislocamento nominale (p-p) mm | Mass. carico (kg) | Capole di movimento (kg) | Dimensione della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
La scossa può anche essere combinata con una camera di prova di temperatura e umidità per una prova ambientale completa.
| Modello | THV-408 ((A~F) | |
|---|---|---|
| Dimensione interna | W600 × H850 × D800 (mm) | |
| Dimensione esterna | W850 × H1950 × D2100 (mm) | |
| Intervallo di temperatura | Temperatura bassa: (A: 25°C; B: 0°C; C: -20°C; D: -40°C; E: -60°C; F: -70°C) Temperatura elevata: 100°C (150°C) | |
| Intervallo di umidità | R.H. del 20%-98% (10%-98% R.H. / 5%-98% R.H. è una condizione speciale facoltativa, richiede un deumidificatore) | |
| Precisione analitica / Uniformità di distribuzione di temperatura e umidità | 0.1°C; 0,1% RH / ±2,0°C; ±3,0% RH | |
| Controllo della precisione della temperatura e dell'umidità | ±0,5°C; ±2,5% R.H. | |
| Velocità di aumento / diminuzione della temperatura | Temperatura in aumento circa 0,1°C/min. / temperatura in calo circa 0,1°C/min. (La velocità di caduta min. 1,5°C/min è una condizione speciale facoltativa) | |
| Materiale interno ed esterno | Il materiale della scatola interna è in acciaio inossidabile SUS 304#; la scatola esterna è in acciaio inossidabile o in acciaio laminato a freddo SEE con vernice. | |
| Materiale isolante | Materiali isolanti resistenti alle alte temperature, ad alta densità, al cloro formato, alla schiuma di aceto etilico | |
| Sistema di raffreddamento | raffreddamento a vento o ad acqua / compressore a singolo segmento (-40°C), compressore a doppio segmento (-70°C) | |
| Dispositivi di protezione | interruttore senza fusibile, interruttore di protezione contro il sovraccarico per compressore, interruttore di protezione del liquido di raffreddamento ad alta e bassa tensione, interruttore di protezione contro l'eccessiva umidità e la temperatura, fusibili, sistema di avviso di guasto,Protezione antincendio | |
| Accessori opzionali | Porta interna con foro di funzionamento (facoltativo), registratore (facoltativo), depuratore d'acqua, deumidificatore | |
| Apparecchiature per la prova delle vibrazioni | Scegliere il banco di prova di vibrazione corretto in base alle condizioni di prova del cliente; i parametri tecnici si prega di prendere parametri di Electrodynamics Tipo Vibration Tester in questo catalogo per riferimento | |
| Potenza | AC380V 3 linee 5 fasi, 50/60Hz | |
- Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
- Circuito bi-magnetico, bassa perdita di flusso magnetico, struttura compatta e design razionale.
- Rocker rod roller bearings rettilineo e orientato all'importazione orientamento della rigidità del corpo composito, capacità di carico eccentrica.
- Fondamento di isolamento Trunnion dedicato all'uso di ormoni, con comodo impianto mobile.
- Sistema di movimento avanzato per garantire un'elevata affidabilità del cerchio dinamico.
- Il nuovo design dei condotti migliora l'effetto di raffreddamento.
- rigidità statica e rigidità dinamica del piccolo pallone portante, aumentando la capacità di carico della tavola di vibrazione e migliorando le prestazioni a bassa frequenza.
Se avete bisogno di ulteriori dettagli sulla macchina per la prova delle vibrazioni elettromagnetiche ad alta frequenza a grande spostamento MIL-STD-810H, non esitate a inviare la vostra richiesta.
