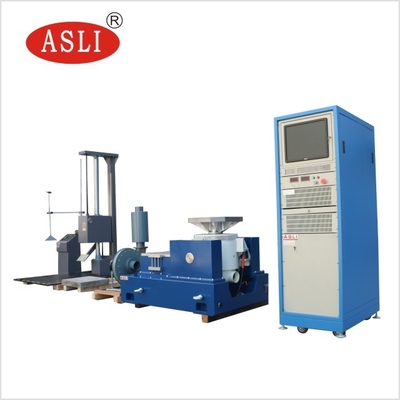

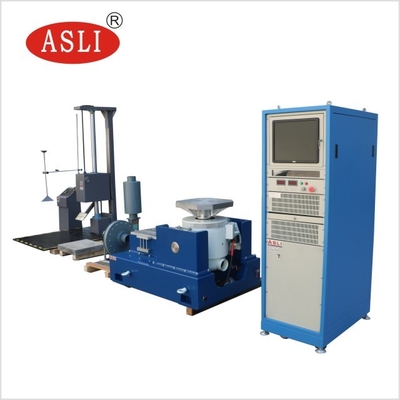

Agitatore elettrodinamico di vibrazione con la gamma di frequenza 2-4000Hz per la spazzata ed i sondaggi di seno
Applicazione del prodotto
La prova di vibrazione è circa la motivazione o colpire una componente o del dispositivo per vedere come reagisce in un ambiente reale. La prova di vibrazione ha una vasta gamma di applicazioni, dai circuiti, aerei, navi, razzi, missili, automobili e elettrodomestici ed altri prodotti industriali.
La società di Van Code può fornirgli l'intera scossa e lo schema difficile e prova la qualità del prodotto per voi secondo il cittadino e le norme internazionali, quali il GB, GJB, l'UL, JIS, BACCANO, l'iso, le BS, mil, l'IEC e ASTM.
3. Formula di selezione della macchina e diagramma della struttura del generatore di vibrazione
①Le condizioni di prova hanno fornito dalla vostra società;
②Tipo di test: Spazzata di seno; Casuale;
③Gamma sana di frequenza: 2-4000Hz
④Formula: (G) = (2 π f) 2Dcm/980≒A=0.002DmmF2D=A/0.002F2
×A di F=M (chilogrammo) (g)
4. Schema a blocchi del principio di sistema
|
5. descrizione di configurazione di dispositivo
| progetto | Descrizione di configurazione | quantità |
| 1. | Corpo della tavola vibrante | |
| generatore elettromagnetico di eccitazione | 1 | |
| ventola di raffreddamento (silenziatore compreso) | 1 | |
| Piattaforme verticale 600mm * 600mm di estensione VT0606 | 1 | |
| Tabelle orizzontale 600mm * 600mm dello scorrevole di film dell'olio HT0606 | 1 | |
| 2. | Amplificatore di potenza dell'interruttore digitale | |
| amplificatore di potenza | 1 | |
| Servo sistema di protezione | 1 | |
| alimentazione elettrica del campo | 1 | |
| 3. | Regolatore di vibrazione di Digital | |
| Ospite del regolatore del vibratore di Digital | 1 | |
| Sensore di accelerazione del sistema | 1 | |
| computer di controllo | 1 | |
| Controlli il disco dell'installazione di software | 1 | |
| 4. | Collegamento casuale | |
| Estenda la linea del cavo e la presa d'aria | 1 | |
| Istruzioni di operazione, rapporto d'ispezione, certificato di qualificazione, manuale di manutenzione, ecc | 1 | |
| Utensili speciali allegati | 1 | |
| Dispositivo di vibrazione della barra della barra/pressione di pressione | 1 | |
| airbag asismico | 4 |
VI. parametri tecnici
| Parametri elettromagnetici del generatore di eccitazione ES-3 | |
| forza massima di seno | picco 300Kg.f |
| Forza casuale massima | 300Kg.f r.ms |
| Forza massima di scossa di scossa | picco 600Kg.f |
| gamma di frequenza | 1~3500 hertz |
| spostamento massimo | 24mm pp |
| velocità massima | 1.6m/s |
| accelerazione massima | 100G (980 m/s2) |
| carico massimo | 100 chilogrammi |
| La frequenza di isolamento antivibrante | 2,5 hertz |
| Il diametro del cerchio commovente | Ф 150 millimetri |
| Qualità dinamica del cerchio | 3kg |
| Vite di MESA | 13×M8 |
| perdita magnetica | <10gauss |
| Dimensione della Tabella | 750mm 560mm 670mm (tavola verticale) |
| Peso della Tabella | Circa 560 chilogrammi |
| L'amplificatore di potenza dell'interruttore digitale ES-3 | |
| potenza di uscita | 4KVA |
| tensione in uscita: | 110V |
| uscita: | 30A |
| Dimensione di potere | 720mm×545mm×1270mm |
| peso | 230KG |
| Servo sistema di protezione | |
| funzione: | Temperatura, pressione di vento, sopra spostamento, sopra tensione, sopra undervoltage dell'input e corrente, l'errore esterno, l'alimentazione elettrica di controllo, l'errore logico, la carenza dell'input, ecc |
| Regolatore VCSusb-2 di vibrazione di Digital | |
| configurazione di hardware: |
input 2-channel e 1 canale di uscita Seno, casuale Impatto tipico, addestramento sonoro e residenza (affare) |
| computer di controllo | Computer originale di marca, esposizione LCD (tastiera compresa/topo fotoelettrico) |
| software | Operazione cinese/inglese, può condurre il dominio di tempo e analisi spettrale, fonte del segnale, l'analisi di spazzata di seno, relazione sull'esperimento di PAROLA ecc., segnale e pannello dati, stoccaggio, fissando i parametri della prova e le funzioni dell'analisi. |
| sistema operativo | Windows 10 |
| Sensore di accelerazione, LAB24112 |
Gamma di frequenza: 1 - -12.000 hertz Sensibilità: 50 sistemi MV/g Gamma di temperature: -24-250℃ |
| Piattaforma di estensione di verticale di V T 0606 | |
| qualità materiale | alufer |
| Dimensione di MESA | 600 mm×600 millimetro |
| Posizione fissa del foro | Manica della vite di acciaio inossidabile M8, resistenza all'usura a lungo termine |
| Frequenza di uso di limite superiore |
1000 hertz Sinusoid 2000HZ stocastico |
| peso | 35KG |
| Fase orizzontale dello scorrevole di film dell'olio di H T0606 | |
| qualità materiale | alufer |
| Dimensione di MESA | 600 mm×600mm |
| Posizione fissa del foro | Manica della vite di acciaio inossidabile M8, resistenza all'usura a lungo termine |
| Frequenza di uso di limite superiore |
800 hertz Sinusoid 2000HZ stocastico |
| peso | 35 |

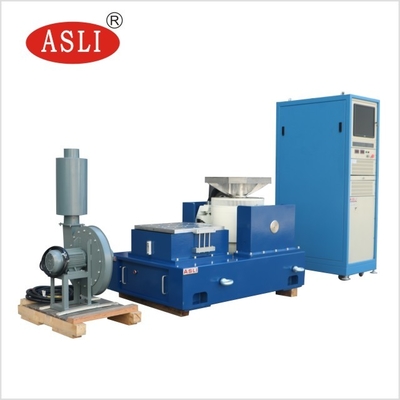

| Ventola di raffreddamento BL-300 (altoparlante compreso di eliminazione) | |
| Potere del fan: | 1,1 K W |
| portata | 1404m3/h |
| requisito elettrico: | |
| fonte | 380V/50Hz trifase, 15 KVA |
| resistenza di terra | ≤4Ω |
Vii. introduzione di prestazione dell'attrezzatura:

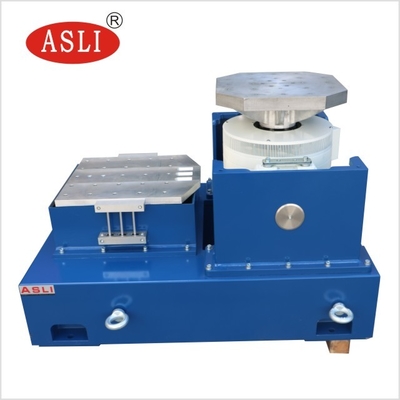

7,1, corpo VG 300-38 della tavola vibrante
7.1.1. Bobina mobile
La tavola vibrante è fornita della colata e della bobina mobile manualmente lavorata, del sistema di appoggio pneumatico fotoelettrico del carico e dell'orientamento assiale sopportante doppio. L'orientamento sopportante doppio è una funzione unica che contribuisce a ridurre l'incrocio e la rotazione dinamici assiali durante la prova di vibrazione, con la durevolezza superiore.
7.1.2. Bobina di eccitazione
Struttura di percorso magnetica doppia, perdita magnetica bassa e campo magnetico uniforme
7.1.3. Superficie della piattaforma
Facendo uso del trattamento di phosphorization e della tecnologia avanzati della pittura dell'automobile, con usura ed effetto a lungo termine di prevenzione di ruggine.
7.1.4. Il sistema di Taiwan è freddo:
Il fan a basso rumore è adottato per migliorare la struttura della presa d'aria della piattaforma, la bobina di eccitazione adotta la presa d'aria del favo, l'anello magnetico medio adotta la presa d'aria dello scambio di doppio strato, ecc. La nuova progettazione della presa d'aria è adottata per migliorare l'effetto di raffreddamento.
7.2. Amplificatore di potenza dell'interruttore digitale del SA
Amplificatore di potenza dell'interruttore digitale di serie del SA con tecnologia affidabile di IGBT o del MOSFET,
a. Alte stabilità ed affidabilità
b. Conformità with i requisiti standard «del CE» di UE
c. Facendo uso di tecnologia sinusoidale di modulazione di larghezza di impulso di frequenza con l'amplificatore di alto potere.
d. Facendo uso del principio di lavoro di alimentazione elettrica di commutazione, l'efficienza di conversione è alta.
e. La tecnologia flusso-dividente automatica elettronica è usata
f. Buona prestazione di sicurezza.
7.3. Servo sistema di protezione
Le funzioni della protezione sono complete, includendo sopra la tensione, sotto la tensione, la carenza di fase, il guasto di logica, il modulo di potere da parte a parte, sopra la temperatura, l'uscita sopra corrente, l'uscita sopra tensione, l'alimentazione elettrica di trasmettitore, il corpo sopra spostamento, la temperatura corporea, il legame esterno, ecc
7.4. Piattaforma verticale di espansione
La piattaforma di espansione è utilizzata solitamente come piattaforma dell'esemplare della più grande installazione, che può essere abitudine quadrata o del giro o dell'utente. Per ridurre le caratteristiche dinamiche delle piattaforme estese, tutte le piattaforme estese devono essere analizzate modellando
7.5. Sistema di corrispondenza automatico fotoelettrico
Regoli automaticamente la posizione della bobina mobile per rimanere ad equilibrio. Il sistema automatico di allineamento assicura che la bobina mobile sia concentrata sempre durante il carico e lo scarico.
7.6. Piattaforma scorrevole orizzontale
La progettazione orizzontale della tavola dello scorrevole presenta un alto momento del capovolgimento e una limitazione laterale. Questo concetto di progetto, combinato con il dispositivo orizzontale standard della tavola dello scorrevole, ha un alto limite dinamico di coppia di torsione, mentre mantiene le caratteristiche di attenuazione del film di olio della guida. La piattaforma orizzontale è composta di pattino, di connettore, di piatto naturale del granito, di base orizzontale dello scorrevole e di fonte indipendente dell'olio.
otto. Introduzione del regolatore digitale di vibrazione
Il regolatore di vibrazione adotta il sistema distribuito avanzato della struttura ed il controllo a circuito chiuso è realizzato dall'unità di elaborazione di DSP. Il PC è indipendente dall'anello di controllo, che assicura l'alta efficienza in tempo reale e del sistema di controllo, può tempestivo e rispondere rapidamente a tutto il cambiamento del sistema di prova ed assicura la stabilità e l'alta precisione del controllo. L'hardware adotta l'unità di elaborazione di virgula mobile DSP di 32 bit con frequenza principale fino a 300 megahertz, all'ADC/DAC con 24 risoluzioni pungenti, alla filtrazione digitale di virgula mobile di alta precisione ed alla tecnologia di progettazione a basso rumore del circuito dell'hardware, il regolatore controlla a caso la gamma dinamica è più di 90dB ed il rapporto segnale-rumore è più di 100dB.
7.1. Caratteristiche del regolatore di vibrazione:
A. rendimento elevato ed affidabilità
Il controllo a circuito chiuso è realizzato dall'unità di elaborazione di DSP. Il PC è indipendente dall'anello di controllo, assicurando l'alta efficienza in tempo reale e della risposta tempestiva e rapida del sistema di controllo, a tutto il cambiamento nel sistema di prova e nell'assicurazione l'affidabilità e dell'alta precisione del controllo. Tutti i canali di ingresso hanno le 24 risoluzioni pungenti ADC, la progettazione di hardware a basso rumore e filtri analogici e digitali incorporati da anti-aliasing, efficacemente assicuranti l'alta precisione dell'analisi.
b. Operazione semplice
Il software applicativo basato su Windows è facile da operare ed ha funzioni ausiliarie ricche. La funzione automatica automatica potente della generazione di relazione sull'esperimento dello stregone e del sistema rendere le mansioni ripetitive e noiose della prova più facili. I parametri della prova sono ricchi e rigorosi e l'interfaccia USB2.0 la fa si è collegata al computer più molto attentamente ed armonioso.
C, caratteristiche potenti e flessibilità
Piattaforma potente di controllo di vibrazione del regolatore A di vibrazione che può completare le mansioni complesse multiple. Sulla stessa piattaforma di hardware, la configurazione differente del software applicativo, può completare varie mansioni dell'analisi, soddisfare le vostre esigenze differenti dell'analisi della prova. Il regolatore adotta la progettazione modulare, che può configurare l'hardware ed il software corrispondenti secondo le necessità dell'utente differenti di soddisfare le esigenze differenti degli utenti.
