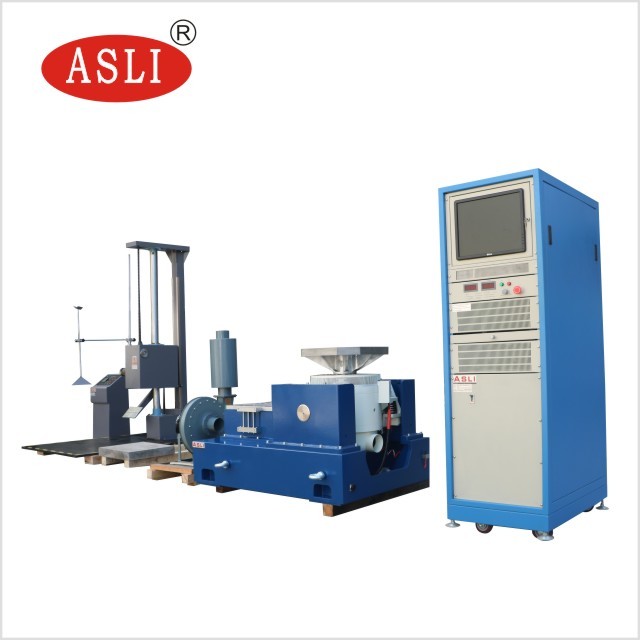

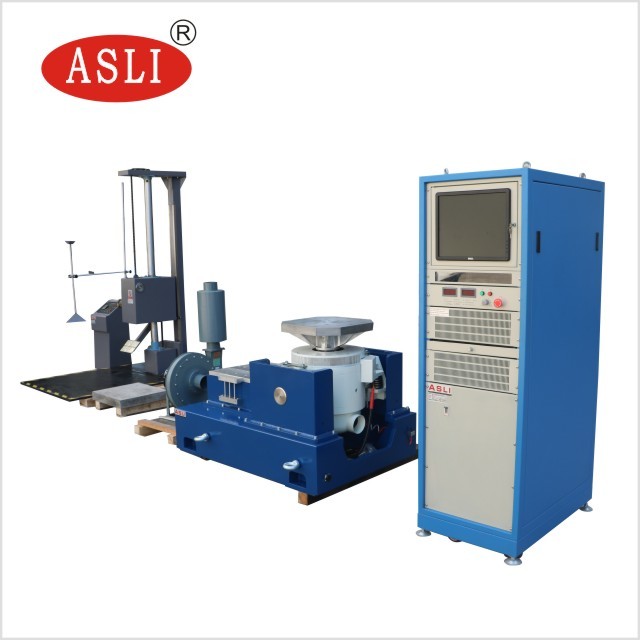

Presentazione del prodotto della tavola vibrante
Applicazione del prodotto
Il test delle vibrazioni consiste nel motivare o colpire un componente o un dispositivo per vedere come reagisce in un ambiente reale. Il test delle vibrazioni ha una vasta gamma di applicazioni, dai circuiti stampati, agli aerei, alle navi, ai razzi, ai missili, alle automobili, agli elettrodomestici e ad altri prodotti industriali.
L'azienda Van Code può fornirti l'intero programma di test e shock e dimostrare la qualità del prodotto secondo gli standard nazionali e internazionali, come GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.
3. Formula di selezione della macchina e diagramma strutturale del generatore di vibrazioni
① Le condizioni di prova fornite dalla vostra azienda;
② Tipo di test: scansione sinusoidale; Casuale;
③ Gamma di frequenza del suono: 2-4000 Hz
④ Formula: A (g) = (2 π f)2Dcm/980≒A=0,002DmmF2D=A/0,002F2
F=M(kg)×A(g)
4. Schema a blocchi del principio del sistema
|

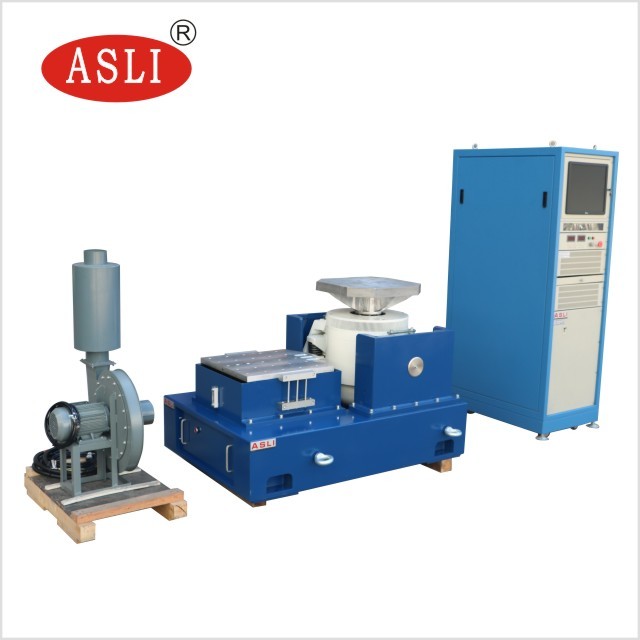

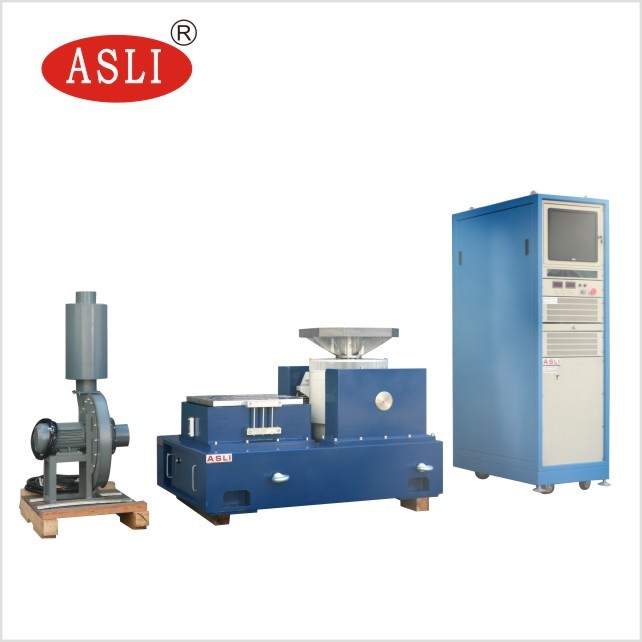

5.Descrizione della configurazione del dispositivo
| progetto | Descrizione della configurazione | quantità |
| 1. | Corpo della tavola vibrante | |
| generatore di eccitazione elettromagnetica | 1 | |
| ventola di raffreddamento (incluso silenziatore) | 1 | |
| VT0606 piattaforma ad estensione verticale 600mm*600mm | 1 | |
| Tavolo scorrevole orizzontale per film d'olio HT0606 600mm * 600mm | 1 | |
| 2. | Amplificatore di potenza con interruttore digitale | |
| amplificatore di potenza | 1 | |
| Sistema di protezione servo | 1 | |
| alimentazione di campo | 1 | |
| 3. | Controller digitale delle vibrazioni | |
| Host del controller del vibratore digitale | 1 | |
| Sensore di accelerazione del sistema | 1 | |
| computer di controllo | 1 | |
| Controlla il disco di installazione del software | 1 | |
| 4. | Attaccamento casuale | |
| Estendere la linea del cavo e il condotto dell'aria | 1 | |
| Istruzioni operative, rapporto di ispezione, certificato di qualificazione, manuale di manutenzione, ecc | 1 | |
| Attrezzi speciali allegati | 1 | |
| Dispositivo per barra di pressione vibrante/barra di pressione | 1 | |
| airbag antisismico | 4 |
VI. Parametri tecnici
| Parametri del generatore di eccitazione elettromagnetica ES-3 | |
| forza sinusoidale massima | Picco 300Kg.f |
| Forza casuale massima | 300Kg.f.r.m |
| Massima forza d'urto | Picco 600Kg.f |
| gamma di frequenza | 1～3500Hz |
| spostamento massimo | 24mm pag |
| velocità massima | 1,6 m/s |
| accelerazione massima | 100G(980m/s2) |
| carico massimo | 100 chilogrammi |
| La frequenza di isolamento dalle vibrazioni | 2,5 Hz |
| Il diametro del cerchio in movimento | Ф150 mm |
| Qualità del cerchio dinamico | 3kg |
| Vite Mesa | 13×M8 |
| dispersione magnetica | <10gauss |
| Dimensioni del tavolo | 750mm 560mm 670mm (tavola verticale) |
| Peso del tavolo | Circa 560Kg |
| L'amplificatore di potenza con interruttore digitale ES-3 | |
| potenza in uscita | 4KVA |
| tensione di uscita: | 110 V |
| produzione: | 30A |
| Dimensione della potenza | 720 mm×545 mm×1270 mm |
| peso | 230KG |
| Sistema di protezione servo | |
| funzione: | Temperatura, pressione del vento, sovraspostamento, sovratensione, sovracorrente, sottotensione in ingresso, guasto esterno, alimentazione di controllo, guasto logico, carenza di ingresso, ecc. |
| Controller digitale delle vibrazioni VCSusb-2 | |
| configurazione hardware: |
Ingresso a 2 canali e 1 canale di uscita Seno, casuale Impatto tipico, formazione risonante e residenza (acquista) |
| computer di controllo | Computer di marca originale, display LCD (inclusa tastiera/mouse fotoelettrico) |
| software | Funzionamento cinese/inglese, può condurre analisi nel dominio del tempo e della frequenza, sorgente del segnale, analisi sinusoidale, ecc. Rapporto di test WORD, visualizzazione di segnali e dati, archiviazione, impostazione dei parametri di test e funzioni di analisi. |
| sistema operativo | Finestre |
| Sensore di accelerazione, LAB24112 |
Gamma di frequenza: 1- -12.000 Hz Sensibilità: 50 mv/g Intervallo di temperatura: -24-250 ℃ |
| VT 0606 Piattaforma ad estensione verticale | |
| qualità del materiale | alufer |
| Dimensioni della Mesa | 600 mm×600 mm |
| Posizione fissa del foro | Manicotto a vite in acciaio inossidabile M8, resistenza all'usura a lungo termine |
| Frequenza di utilizzo limite superiore |
Sinusoide 1000 HZ stocastico 2000HZ |
| peso | 35 kg |
| H T0606 Piano di scorrimento orizzontale del film d'olio | |
| qualità del materiale | alufer |
| Dimensioni della Mesa | 600×600 mm |
| Posizione fissa del foro | Manicotto a vite in acciaio inossidabile M8, resistenza all'usura a lungo termine |
| Frequenza di utilizzo limite superiore |
Sinusoide 800 HZ stocastico 2000HZ |
| peso | 35 |
| Ventola di raffreddamento BL-300 (incluso altoparlante di eliminazione) | |
| Potenza ventola: | 1,1 kW |
| velocità di flusso | 1404m3/H |
| fabbisogno elettrico: | |
| fonte | Trifase 380V/50Hz, 15 KVA |
| resistenza di terra | ≤4Ω |
Vii. Introduzione alle prestazioni dell'attrezzatura:

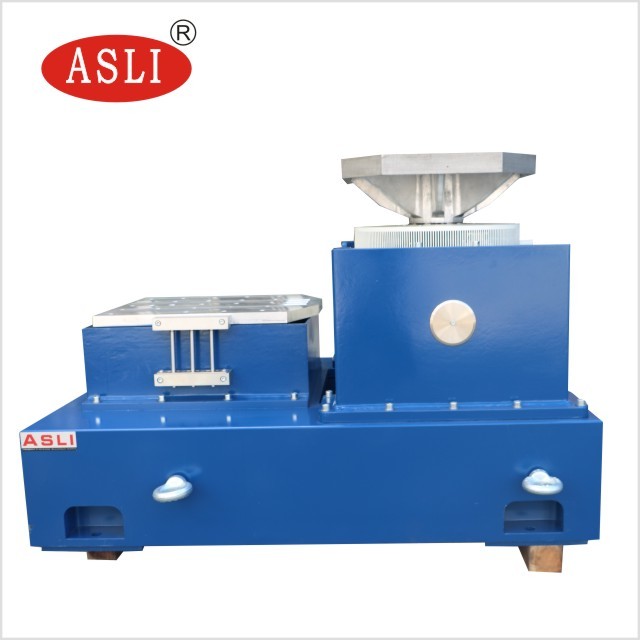

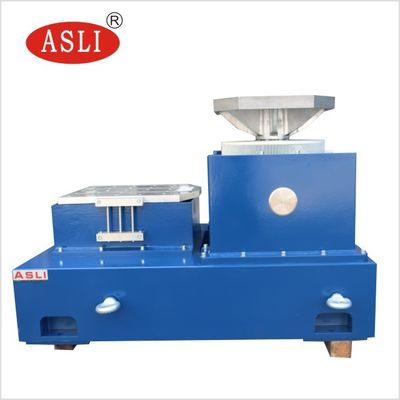

7.1, corpo tavola vibrante VG 300-38
7.1.1. Bobina mobile
La tavola vibrante è dotata di bobina mobile fusa e lavorata manualmente, sistema di supporto del carico pneumatico fotoelettrico e guida assiale a doppio cuscinetto. La guida a doppio cuscinetto è una funzione unica che aiuta a ridurre l'incrocio dinamico assiale e la rotazione durante i test di vibrazione, con una durata superiore.
7.1.2. Bobina di eccitazione
Struttura a doppio percorso magnetico, bassa dispersione magnetica e campo magnetico uniforme
7.1.3. Superficie della piattaforma
Utilizzando un trattamento avanzato di fosforizzazione e una tecnologia di verniciatura per automobili, con effetto di prevenzione dell'usura e della ruggine a lungo termine.
7.1.4. Il sistema di Taiwan è freddo:
La ventola a bassa rumorosità è adottata per migliorare la struttura di ingresso dell'aria della piattaforma, la bobina di eccitazione adotta un condotto dell'aria a nido d'ape, l'anello magnetico centrale adotta un condotto dell'aria shunt a doppio strato, ecc. Il nuovo design del condotto dell'aria è adottato per migliorare l'effetto di raffreddamento.
7.2. Amplificatore di potenza con interruttore digitale SA
Amplificatore di potenza con interruttore digitale serie SA con tecnologia MOSFET o IGBT affidabile,
UN. Elevata stabilità e affidabilità
B. Conformità ai requisiti della norma UE "CE".
C. Utilizzando la tecnologia di modulazione dell'ampiezza dell'impulso di frequenza sinusoidale con amplificatore ad alta potenza.
D. Utilizzando il principio di funzionamento dell'alimentatore switching, l'efficienza di conversione è elevata.
e. Viene utilizzata la tecnologia elettronica di condivisione automatica del flusso
F. Buone prestazioni di sicurezza.
7.3. Sistema di protezione servo
Le funzioni di protezione sono complete, tra cui sovratensione, sottotensione, mancanza di fase, guasto logico, modulo di alimentazione passante, sovratemperatura, sovracorrente in uscita, sovratensione in uscita, alimentazione dell'azionamento, spostamento eccessivo del corpo, temperatura corporea, collegamento esterno, ecc.
7.4. Piattaforma ad espansione verticale
La piattaforma di espansione viene solitamente utilizzata come piattaforma campione di installazione più grande, che può essere quadrata o rotonda o personalizzata dall'utente. Per ridurre le caratteristiche dinamiche delle piattaforme estese, tutte le piattaforme estese devono essere analizzate mediante modellazione
7.5. Sistema di abbinamento automatico fotoelettrico
Regola automaticamente la posizione della bobina mobile per rimanere in equilibrio. Il sistema di allineamento automatico garantisce che la bobina mobile sia sempre centrata durante il carico e lo scarico.
7.6. Piattaforma scorrevole orizzontale
Il design della tavola scorrevole orizzontale presenta un elevato momento di ribaltamento e limitazione laterale. Questo concetto di design, combinato con il dispositivo standard della tavola scorrevole orizzontale, ha un elevato limite di coppia dinamica, pur mantenendo le caratteristiche di smorzamento del film d'olio della guida. La piattaforma orizzontale è composta da skateboard, connettore, piastra in granito naturale, base scorrevole orizzontale e fonte di olio indipendente.
otto. Introduzione del controller digitale delle vibrazioni
Il controller delle vibrazioni adotta il sistema avanzato di struttura distribuita e il controllo a circuito chiuso è realizzato dal processore DSP. Il PC è indipendente dall'anello di controllo, il che garantisce il tempo reale e l'elevata efficienza del sistema di controllo, può rispondere tempestivamente e rapidamente a qualsiasi modifica del sistema di test e garantire la stabilità e l'elevata precisione del controllo. L'hardware adotta un processore DSP a virgola mobile a 32 bit con frequenza principale fino a 300 MHz, ADC/DAC con risoluzione a 24 bit, filtraggio digitale a virgola mobile ad alta precisione e tecnologia di progettazione a basso rumore del circuito hardware, il controller controlla in modo casuale la gamma dinamica è superiore a 90 dB e il rapporto segnale-rumore è superiore a 100 dB.
7.1. Caratteristiche del controller di vibrazione:
A. Alte prestazioni e affidabilità
Il controllo a circuito chiuso è realizzato dal processore DSP. Il PC è indipendente dall'anello di controllo, garantendo il tempo reale e l'elevata efficienza del sistema di controllo, una risposta tempestiva e rapida a qualsiasi modifica nel sistema di test e garantendo l'affidabilità e l'elevata precisione del controllo. Tutti i canali di ingresso dispongono di un ADC con risoluzione a 24 bit, design hardware a basso rumore e filtri anti-aliasing analogici e digitali integrati, garantendo efficacemente l'elevata precisione dell'analisi.
B. Funzionamento semplice
Il software applicativo basato su Windows è facile da usare e dispone di ricche funzioni ausiliarie. La potente procedura guidata automatica del sistema e la funzione di generazione automatica dei rapporti di test semplificano le attività di test ripetitive e noiose. I parametri di test sono ricchi e rigorosi e l'interfaccia USB 2.0 lo rende collegato al computer in modo più stretto e armonioso.
C, funzionalità potenti e flessibilità
Controller delle vibrazioni Una potente piattaforma di controllo delle vibrazioni in grado di completare molteplici attività complesse. Sulla stessa piattaforma hardware, la diversa configurazione del software applicativo può completare una varietà di attività di analisi, per soddisfare le diverse esigenze di analisi dei test. Il controller adotta il design modulare, che può configurare l'hardware e il software corrispondenti in base alle diverse esigenze degli utenti per soddisfare le diverse esigenze degli utenti.
