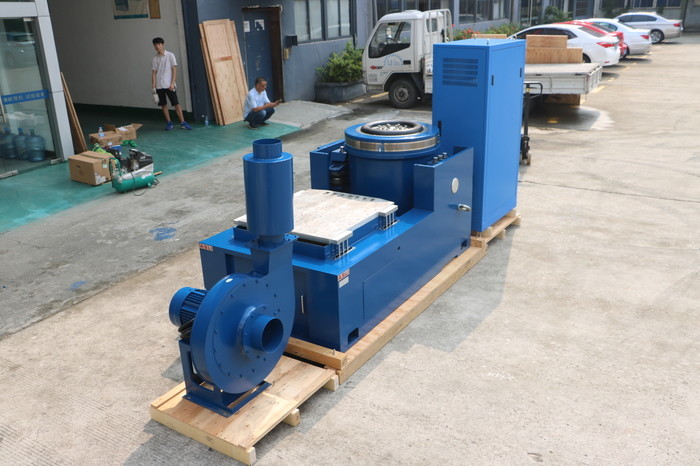

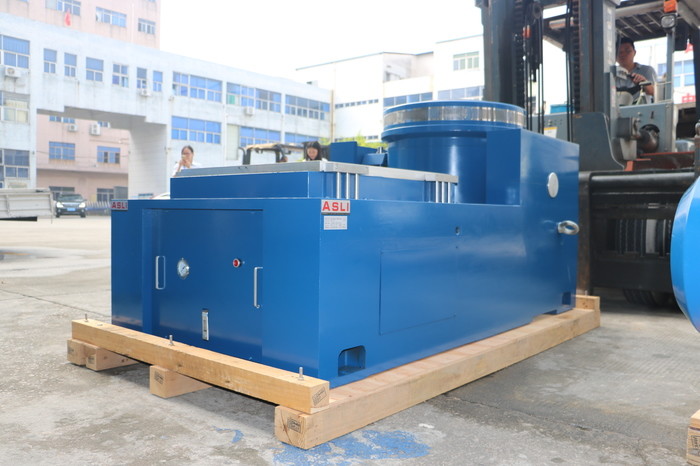

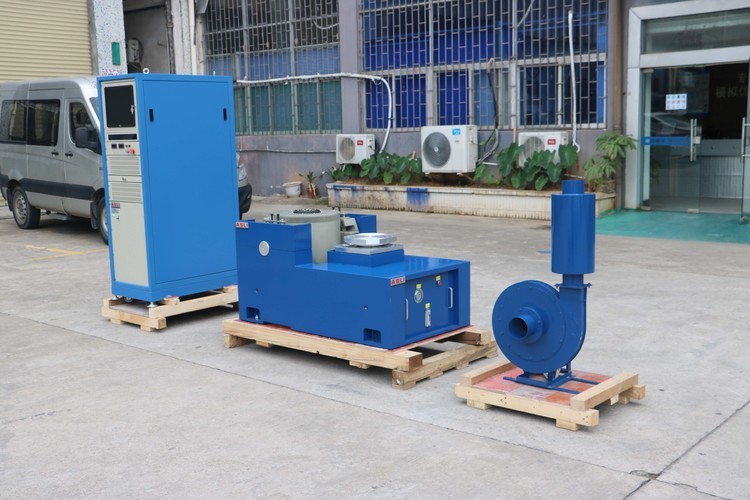

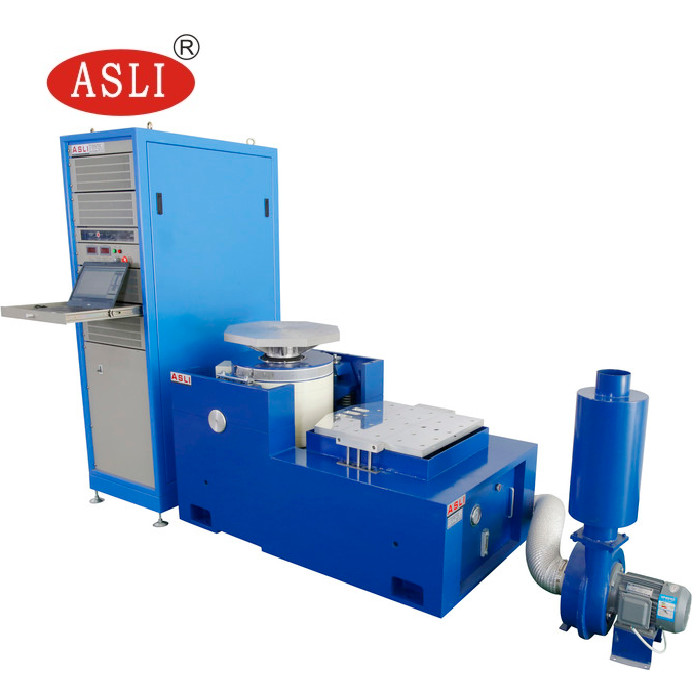

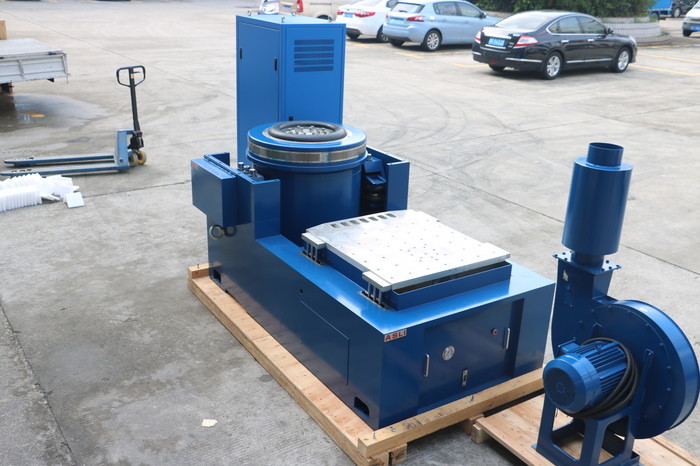

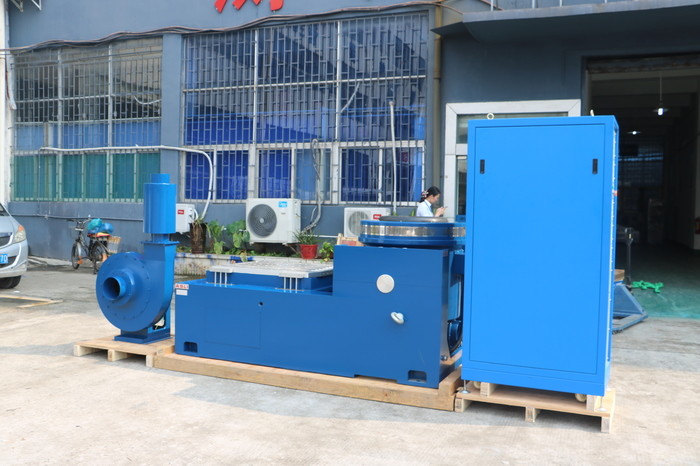

IEC 61300-2-1 Macchina di prova delle vibrazioni per elettrodinamica verticale e orizzontale ad alta frequenza
Una macchina di prova delle vibrazioni è un dispositivo meccanico specializzato utilizzato per eseguire prove di vibrazione su diversi materiali, componenti e sistemi. It works by generating controlled mechanical vibrations that simulate environmental conditions and operational stresses that a product may encounter during its normal usage or during transportation and storage.
La funzione principale di una macchina di prova delle vibrazioni è quella di determinare la resistenza meccanica, l'integrità strutturale e l'affidabilità del prodotto sotto una vasta gamma di carichi dinamici e vibrazionali.La macchina sottopone il campione di prova a una serie di forze a frequenze e amplitudini diverse e ne misura la risposta e il comportamento per valutare la qualità e la sicurezza del prodotto.
Le macchine di prova delle vibrazioni possono simulare vari tipi di carichi dinamici, comprese vibrazioni casuali, sinusoidali e di scossa.Le macchine sono generalmente elettromeccaniche o idrauliche e consistono in un tavolo o una piattaforma di vibrazione, un agitatore o un attuatore e un sistema di controllo che sincronizza e regola l'input di vibrazione.
Le principali applicazioni della macchina di prova delle vibrazioni includono lo sviluppo del prodotto, il controllo della qualità e le prove di conformità, dove i prodotti devono soddisfare specifiche norme e regolamenti.La macchina può simulare varie condizioni ambientali, comprese la temperatura, l'umidità e l'altitudine, aiutano gli ingegneri a identificare i difetti di progettazione e migliorare le prestazioni del prodotto.
Nel complesso the vibration test machine's function is to provide a reliable and repeatable means of testing product durability and performance under simulated real-world conditions and aid in improving product quality and safety.
1Modello: ES-1 ES-2 ES-3...ES-350
2Forza sinusoidale nominale (N): da 1000 a 3500000
3. Forza casuale nominale (N): da 1000 a 3500000
4- Intervallo di frequenza (HZ): da 3 a 3500
5Accelerazione nominale ((m/s2): 400 a 1000
6Velocità nominale (m/s): 1,2 a 1.8
7Dislocamento nominale (p-p, mm) da 25 a 51
8. Mass. carico ((kg): da 70 a 4500
9. bobina mobile ((kg): da 2,5 a 300
10Dimensioni della bobina mobile (mm): 150-870
Caratteristiche del supporto orizzontale:
All'interno di un piccolo banco di carico per realizzare una maggiore accelerazione e frequenza di lavoro, per migliorare la capacità di carico e le prestazioni di tutta la macchina.
Il banco orizzontale e il banco a vibrazione sono di tipo integrale, con struttura perfetta, comodità di installazione e regolazione.
Strada a pressione statica, a forma di V, con capacità di resistenza alla pendenza e al pregiudizio.
Pompa d'olio integrata, buona struttura e facile utilizzo.
| Modello | Dimensione della panchina (mm) | Intervallo di frequenza (Hz) | Peso delle parti in movimento (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5 000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
Caratteristiche verticali del banco esteso:
VT verticale esteso-banco e prese specificate, calcolato con precisione, progettazione elaborata, per garantire il cliente ha acquisito le migliori prestazioni secondo perfetta
| Modello | Peso (kg) | Frequenza massima (Hz) | Dimensione della panca |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (banca rotonda) | 220 | 350 | Φ1200 |
Se avete qualche dubbio o esigenze circa IEC61300-2-1 High Frequency Vertical And Horizontal Electrodynamics Vibration Testing Machine, per favore non esitate a inviare la vostra richiesta.
