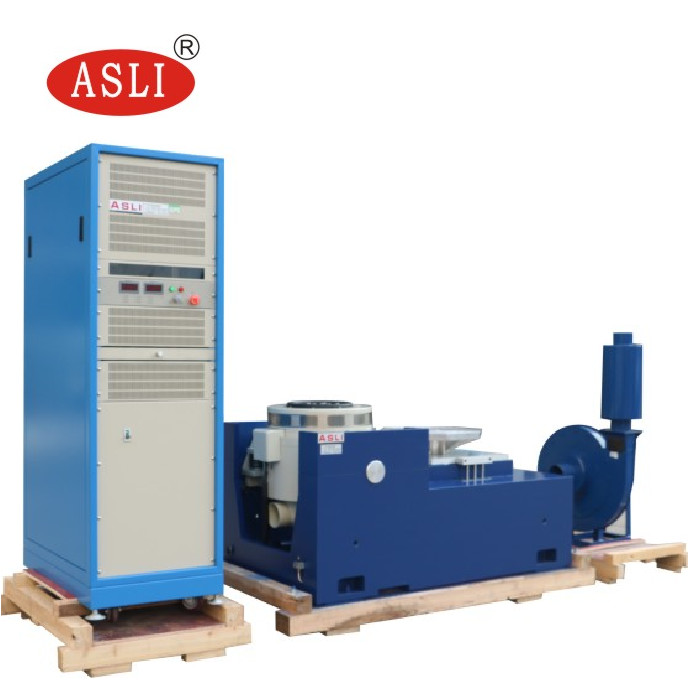

Agitatore elettrodinamico ad alta frequenza verticale ed orizzontale con la norma di Jis D1601
Product Details
| soddisfare standard: | Jis D1601 | Luogo di origine: | Guangdong, Cina |
|---|---|---|---|
| Energia: | Elettronico | Applicazione: | Parti di automobili |
| Vibrazione: | Verticale e orizzontale | forza di vibrazione: | Personalizzato |
| Dimensione del tavolo: | Personalizzato | Carico massimo: | 750 kg |
| Evidenziare |
Agitatore elettrodinamico 4000Hz,agitatore elettrodinamico 750kg,Agitatore elettrodinamico di vibrazione di Jis D1601 |
||
Product Description
Scaricare il banco di prova di vibrazione ad alta frequenza ES-30 (PDF)
- Progettazione dell'agitatore elettro-dinamico raffreddato ad aria
- Controller di vibrazione e amplificatore di potenza integrati in un armadio tutto in uno
- Riesce a raggiungere la spinta sinusoidale massima di 2400 Newton
- Capacità di prova su tre assi X, Y e Z
| Forza di eccitazione sinusale massima | 5000 kg.f picco |
| Forza di vibrazione casuale massima | 5000 Kg.f.r.m.s. |
| Forza massima di vibrazione da urto | 10000 kg.f picco |
| Intervallo di frequenza | DC ~ 4000 Hz |
| Dislocamento massimo | 75 mm p-p (picco a picco) |
| Velocità massima | 10,8 m/s |
| Accelerazione massima | 100 G (980 m/s2) |
| Prima frequenza di risonanza | 3500 Hz |
| Carico massimo | 750 kg |
| Diametro della bobina mobile (diametro della mesa di lavoro) | 450 mm |
| Qualità della bobina mobile | 50 kg |
| Velocità di trasmissione | 13 x M8 |
| Flusso magnetico di perdita | > 10 gauss |
| Dimensioni | 800 mm x 800 mm x 800 mm (macchina verticale) |
| Peso | Circa 1500 kg |
| Funzione | Temperatura, pressione dell'aria, spostamento, sovra-tensione, sovra-corrente, sotto-tensione di ingresso, guasto esterno, alimentazione di controllo, logica e protezione contro la mancanza di uguale ingresso |
| Configurazione hardware | Input a 2 canali, input a 1 canali |
| Computer di controllo | Calcolatori industriali con display LCD (compresi tastiera e mouse ottico) |
| Software | Interfaccia di funzionamento cinese/inglese; analisi del dominio temporale e del dominio di frequenza; sorgente del segnale; analisi della frequenza di scansione sinusale; generazione automatica del rapporto di prova WORD; visualizzazione del segnale e dei dati, archiviazione,impostazione dei parametri di prova, e funzioni di analisi |
| Sistema operativo | Windows 2000 / XP |
| Sensore di accelerazione B&W | Dominio di frequenza: 1 ‰ 2000 Hz; sensibilità: 50 mV/g; intervallo di temperatura: −24 a 250 °C |
| Fonte elettrica | 3 fasi, 380 V / 50 Hz |
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Dislocamento nominale p-p (mm) | Max. carico (kg) | Spirale mobile (kg) | Dimensione della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Vibrazioni sinusoidali a frequenza fissa
- Vibrazioni spazzate
- Vibrazioni casuali
- Shock classico
- Prova ambientale
- Test di screening dello stress
- Prova delle vibrazioni
- Facile installazione può essere eseguita dall'utente
- Interfaccia utente: schermo touch LCD per la modalità locale e PC-Windows (via Ethernet) per la modalità remota
- Modalità locale: inizio rapido di una prova predefinita; possono essere memorizzate decine di specifiche di prova
- Modalità remota: funzionamento completo del sistema, compresa la definizione della prova, la memorizzazione delle specifiche di prova, il controllo della prova, la revisione dei dati di prova e la documentazione
Il sistema di scossa elettrodinamica ad alta frequenza è utilizzato principalmente per la prova delle vibrazioni e degli urti dell'ambiente del prodotto, la prova dello screening dello stress ambientale e la prova dell'affidabilità.Il tester di vibrazione elettromagnetica è progettato in piena conformità con le norme di prova relative alle batterie., simulando le condizioni di vibrazione sotto parametri specificati.La batteria o il pacchetto di batterie sono fissati sul tavolo di vibrazione e sottoposti a vibrazioni lungo tre direzioni reciprocamente perpendicolari alla frequenza prescritta.La batteria non deve avere perdite, perdere capacità, rompersi, prendere fuoco o esplodere durante il test.
Il campo di applicazione dei test a vibrazione è estremamente ampio, coprendo circuiti stampati, batterie, aeromobili, navi, razzi, missili, automobili, elettrodomestici e altri prodotti industriali.
Se avete bisogno di ulteriori informazioni sul vibratore elettrodinamico ad alta frequenza verticale e orizzontale con standard JIS D1601, non esitate a contattarci.
