Equipaggiamento di prova delle vibrazioni ES-6.pdf

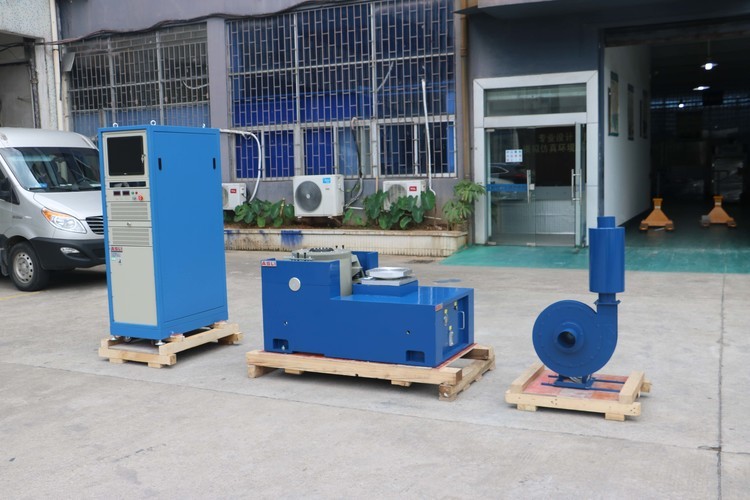

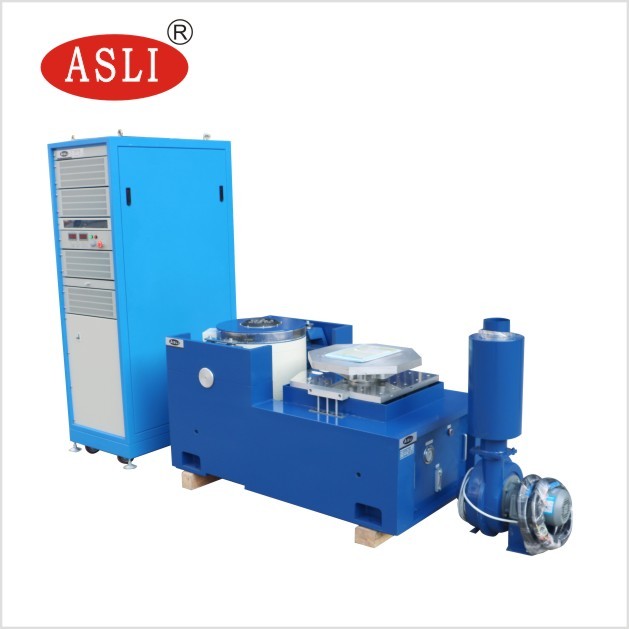

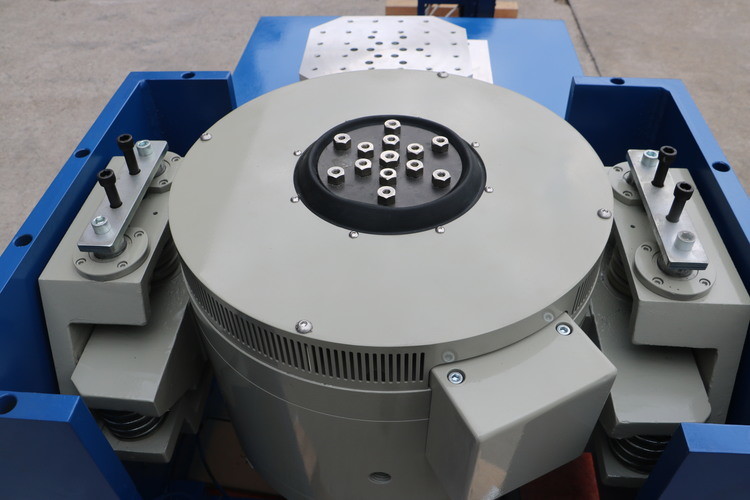

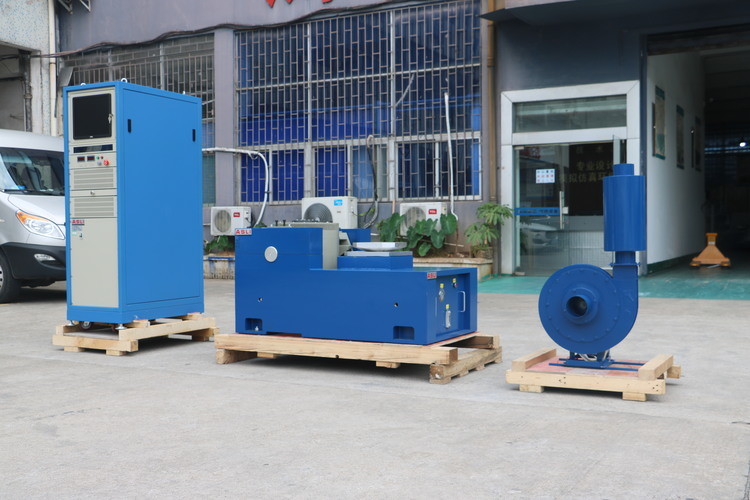

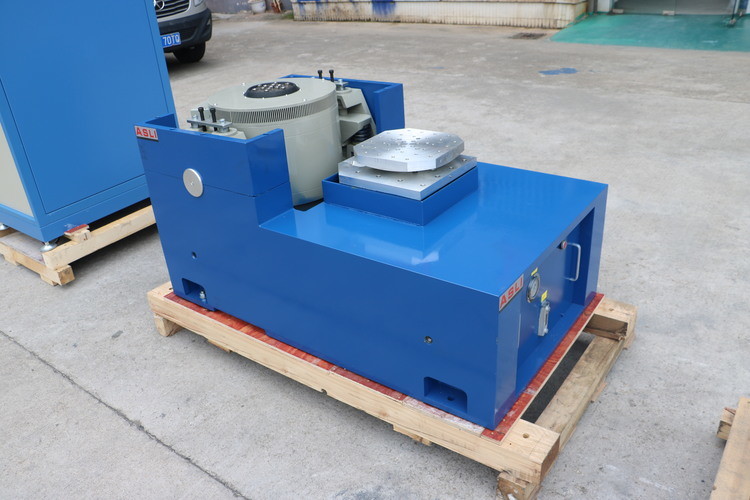

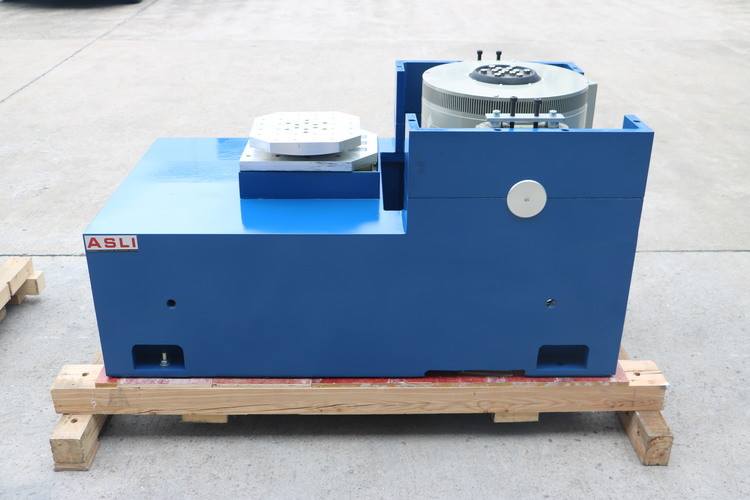

IEC 60068-2 Tavola per la prova di parti per autoveicoli con vibratori elettrodinamici
Norma di prova:
Rispetto alle norme JIS, UL, DIN, ISO, BS, MIL, IEC, ASTM e altre norme di prova correlate.
il sistema di prova delle vibrazioni elettromagnetiche simula l'ambiente di vibrazione in condizioni di laboratorio e verifica la resistenza all'impatto e l'affidabilità di varie applicazioni di prova delle vibrazioni.In laboratorio, con l'aiuto del sistema di prova delle vibrazioni, possono essere realizzate simulazioni di riproduzione di ricerche e abitazioni sinusoidali, casuali, risonanti, shock classici e modelli stradali, ecc.È essenziale per la garanzia della qualità del prodotto, ricerca e sviluppo di nuovi prodotti
| Modello |
Sine nominale Forza (N) |
Classificato come casuale Forza (N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s)2) | Velocità nominale ((m/s) |
Dislocamento nominale (p-p) mm |
Mass. carico (kg) | bobina mobile ((Kg) |
Dimensione di Spirale di movimento ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Parametri tecnici dell'espansione verticale del sistema di agitazione elettrodinamica:
Caratteristiche:
1. Impostazione: menu in cinese e inglese, funzionamento informatico, utilizzo di sistemi di controllo e monitoraggio specializzati, i dati dell'intero processo possono essere consegnati ed estratti.
2.Funzioni di visualizzazione: curve di prova di visualizzazione dinamica, multi-Dan, sul numero di dati.
3.Registratore di curva:registrazione in tempo reale dei dati di prova, dati di prova automaticamente, i risultati di prova possono essere memorizzati, stampati.
Qualsiasi dubbio o necessità riguardoIEC 60068-2 Tavola per la prova di parti per autoveicoli con vibratori elettrodinamici, per favore sentitevi liberi di contattarmi.
