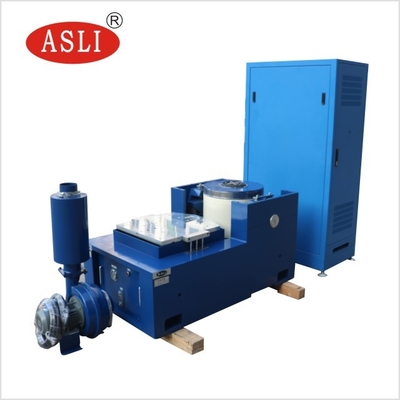

Vibratore elettrodinamico Shaker Table della grande forza di 3 assi per la prova di vibrazione sinusoidale
Product Details
| Forza sinusoidale: | 60000n | Velocità: | 1,8 m/s |
|---|---|---|---|
| Spostamento: | 51 mm | Frequenza: | 3~3500HZ |
| Caricamento: | 250 kg | Accelerazione: | 100 g |
| armatura: | 230 mm | Direzione di vibrazione: | 3 assi |
| Applicazione: | Aerospaziale | Funzione: | Seno e casuale |
| Evidenziare |
MIL-STD Shaker Table,1.8m/s velocità Shaker Table,vibrazione Shaker Table di 230mm |
||
Product Description
Scarica: Macchina di prova della temperatura di vibrazione THV-Volume (PDF)
La tavola di vibrazione elettrodinamica a grande forza a 3 assi è progettata per la prova delle vibrazioni sinusoidali ed è in grado di soddisfare le seguenti norme di prova: MIL-STD, DIN, ISO, ASTM, IEC, ISTA,La NASA, GB, GJB, JIS, BS e altri.
La macchina di prova per vibrazioni ad alta frequenza / sistema di scossa verticale, progettata per gli standard di prova IEC, ISTA e MIL-STD,adotta tecnologie moderne avanzate, tra cui una struttura a doppio circuito magnetico, cerchi di azione a scheletro auto-generati, supporto aereo, cuscinetti a rulli e guida lineare e isolamento del trunnion.prove di vibrazione sinusoidale a tre assi e Z e prove di vibrazione casuale a banda larga, così come le classiche prove di spettro di impulso e di risposta allo shock.
È ampiamente utilizzato nella difesa nazionale, nelle armi, nell'aviazione, nell'aerospazio, nelle comunicazioni, nell'elettronica, negli elettrodomestici, negli elettrodomestici e in altri campi.
| Modello di sistema | ES-60 |
|---|---|
| Intervallo di frequenza (Hz) | 3 ~ 3500 |
| Forza nominale (N) | 60000 |
| Forza nominale Random (N) | 60000 |
| Forza nominale (N) | 120000 |
| Accelerazione massima Sinus (m/s2) | 1000 |
| Accelerazione massima Random (m/s2 rms) | 1000 |
| Accelerazione massima | 2000 |
| Velocità massima (m/s) | 1.8 |
| Velocità massima (m/s) | 1.8 |
| Dislocazione massima / percorso (mm p-p) | 51 |
| Massa della bobina mobile (kg) | 60 |
| Dimensione della bobina mobile | Diametro 40 mm |
| Dimensione della tabella verticale | Personalizzato: selezionato in base ai requisiti di prova |
| Dimensione della tabella orizzontale | Personalizzato: selezionato in base ai requisiti di prova |
| Cargo massimo (kg) | 800 |
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Dislocamento nominale (p-p) mm | Max. carico (kg) | Spirale mobile (kg) | Dimensione della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
- Disegno di circuito a due circuiti con bassa perdita di flusso magnetico, struttura compatta e layout razionale.
- cuscinetti a rulli a barre a rotazione, orientati verso la rigidità del corpo composito, dritto e orientato all'importazione, con capacità di carico eccentrica.
- Fondamento di isolamento Trunnion dedicato all'uso di ormoni, con comodo impianto mobile.
- La tecnologia avanzata del sistema di movimentazione garantisce un'elevata affidabilità del cerchio dinamico.
- Il nuovo design dei condotti migliora l'effetto di raffreddamento.
- La rigidità statica e la rigidità dinamica del piccolo palloncino portante aumentano la capacità di carico della tavola di vibrazione e migliorano le prestazioni a bassa frequenza.
Se avete bisogno di ulteriori informazioni sul tavolo di vibrazione elettrodinamica a 3 assi per il test delle vibrazioni sinusoidali, non esitate a inviare la vostra richiesta.
