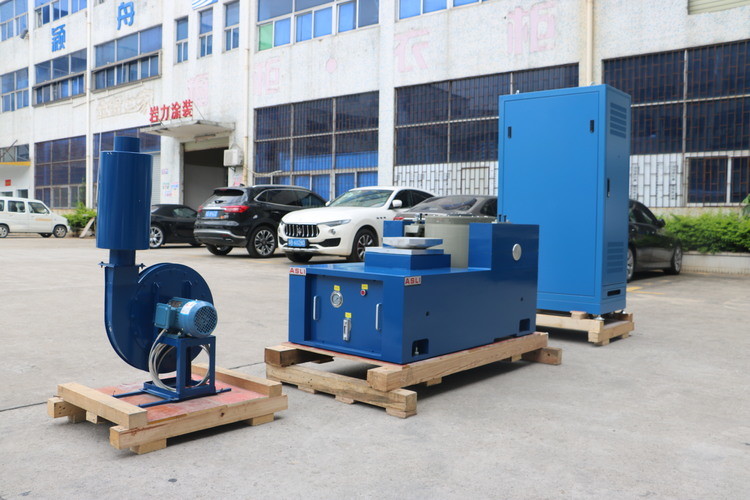

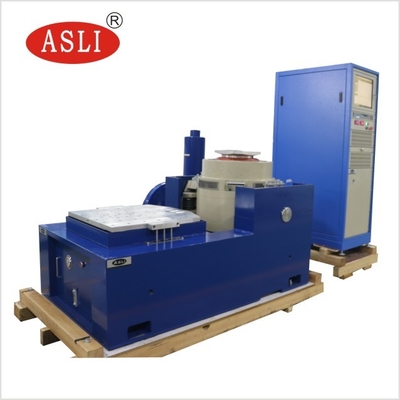

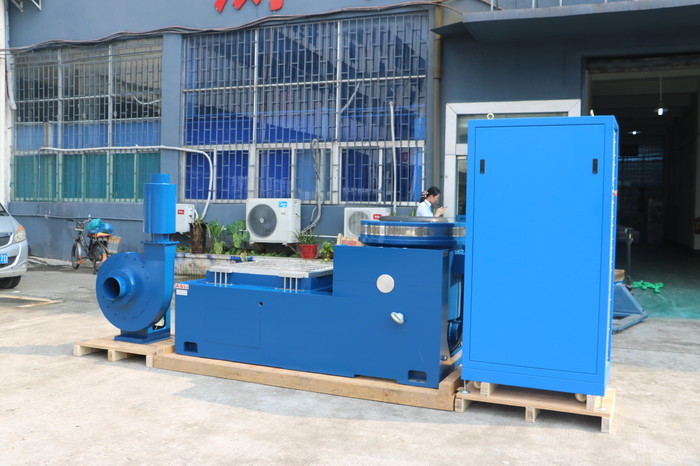

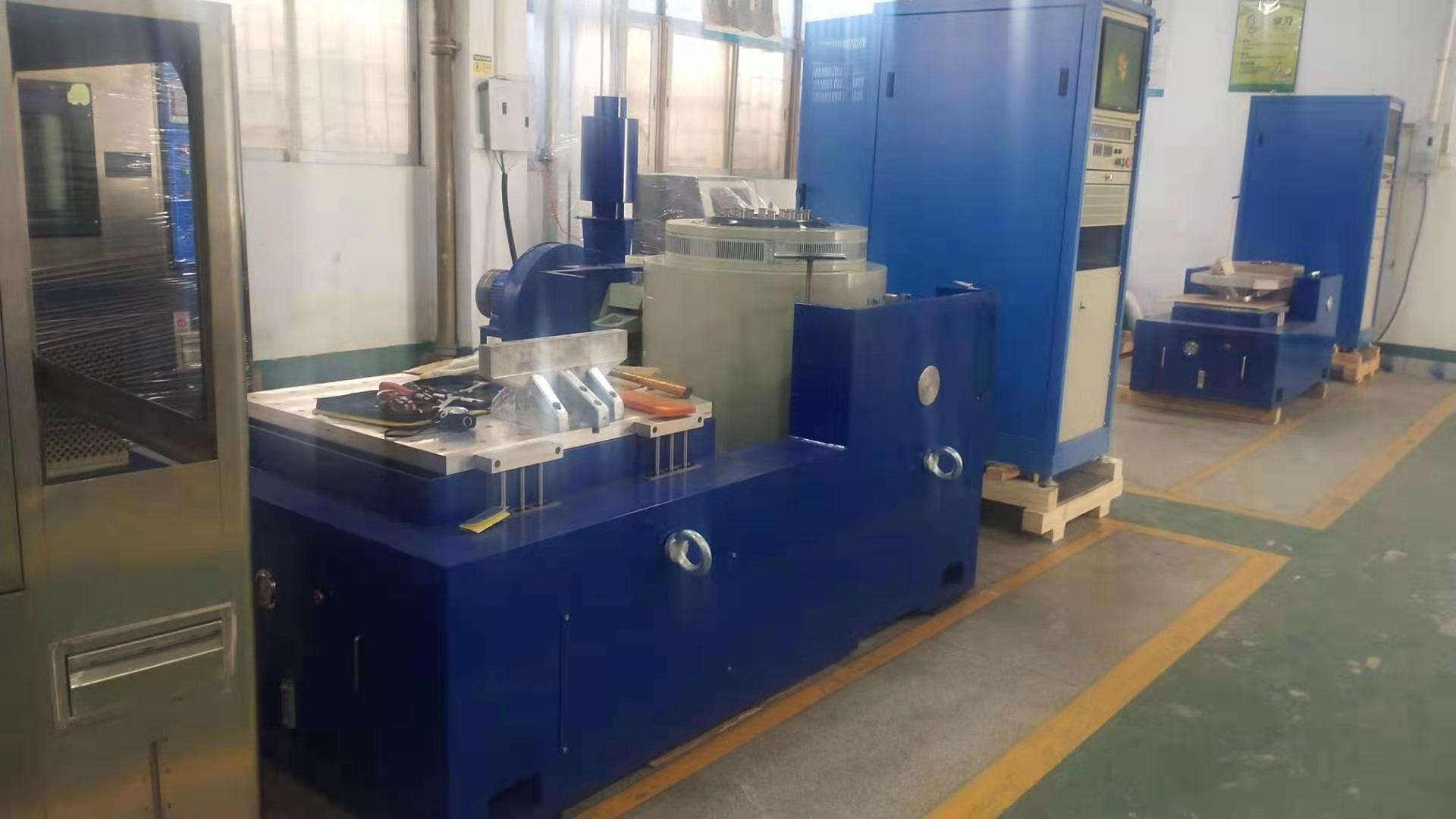

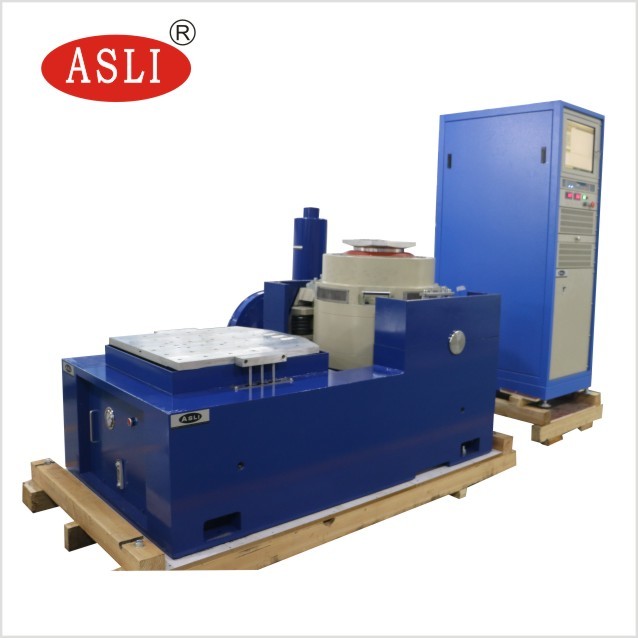

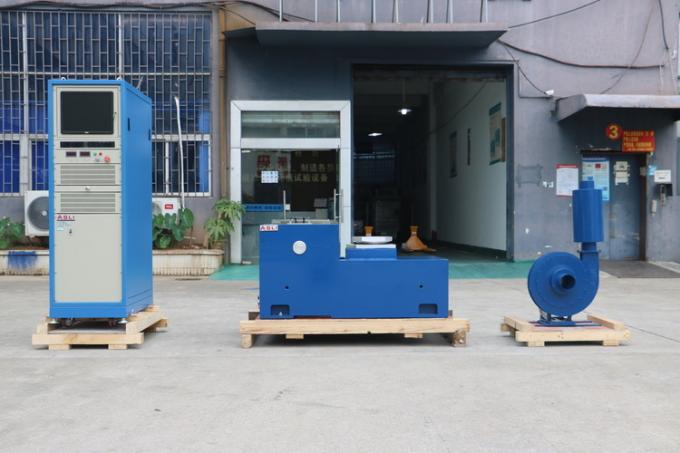

Dispositivo elettrodinamico di prova di vibrazione per i prodotti elettronici
Product Details
| Frequenza: | 5Hz~3500Hz | Utilizzo: | prova di simulazione delle vibrazioni |
|---|---|---|---|
| Direzione di vibrazione: | z di x-y | Massimo. Velocità: | 1,6 m/s |
| bobina mobile: | 6,5 kg | Applicazione: | Prodotti elettronici |
| Evidenziare |
dispositivo di prova di vibrazione 3500Hz,dispositivo di prova di vibrazione 1.6m/s,Prova di vibrazione elettrodinamica di seno |
||
Product Description
Nei test di vibrazione, è generalmente richiesto che un segnale casuale contenga valori di picco pari a tre volte il valore RMS. La forza prodotta da un eccitatore è principalmente limitata dall'effetto di riscaldamento della corrente — cioè, il valore RMS — mentre la potenza dell'amplificatore è influenzata dai valori di picco.
La macchina di test di vibrazione elettromagnetica è dedicata ad alta qualità, alte prestazioni, alta affidabilità, precisione, accuratezza e funzionamento conveniente. È una piattaforma di test che soddisfa un'ampia gamma di specifiche di test, tra cui IEC, MIL-STD, JIS, ASTM e altri.
Scarica il documento per l'archiviazione — clicca qui → ES-3A vibration tester.pdf
- Sistema di sospensione flessibile e guida rettilinea — forte capacità di carico, buone prestazioni di guida e alta stabilità.
- La rigidità statica del cuscino d'aria di carico centrale è elevata, la rigidità dinamica è bassa, la capacità di carico è forte e le prestazioni dinamiche sono eccellenti.
- Diagnosi rapida di auto-controllo e protezione a catena — alta sicurezza e affidabilità.
- Il dispositivo di isolamento e smorzamento del cuscino d'aria elimina la necessità di una fondazione speciale, riproduce perfettamente l'onda di vibrazione e riduce la trasmissione delle vibrazioni.
- Fornisce diverse piattaforme di espansione orizzontali e verticali per varie applicazioni.
- Compatibile con tutti i tipi di controller di vibrazione — funzionamento semplice.
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s²) | Velocità nominale (m/s) | Spostamento nominale (p-p) mm | Carico massimo (Kg) | Bobina mobile (Kg) | Dimensioni della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

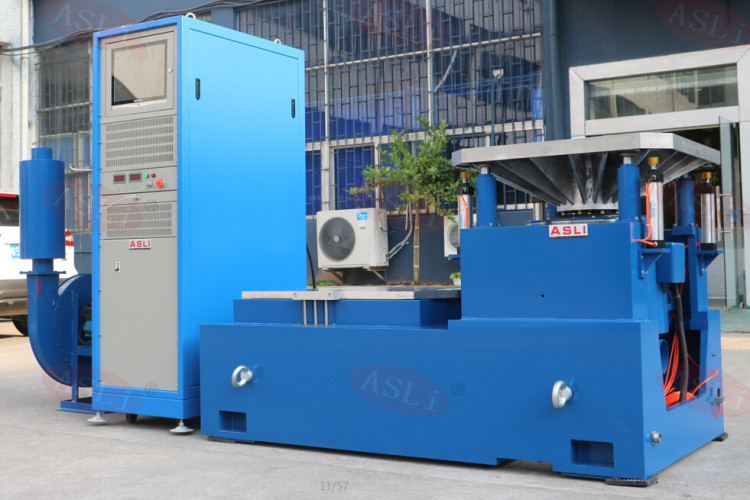

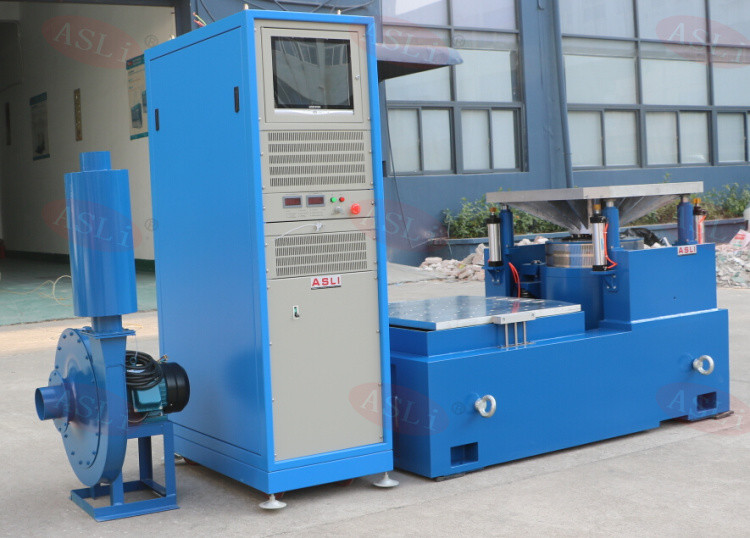

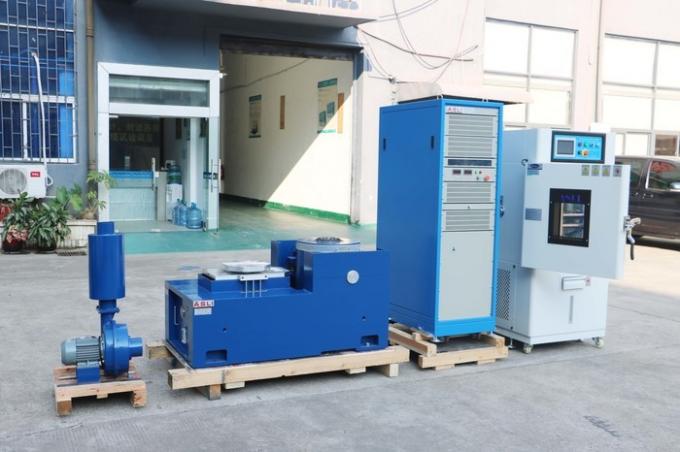

Il banco esteso verticale VT e i morsetti specificati sono calcolati con precisione e progettati meticolosamente per garantire che il cliente ottenga le migliori prestazioni.
- All'interno di un piccolo banco di carico, si ottengono accelerazioni e frequenze di lavoro più elevate, migliorando la capacità di carico e le prestazioni dell'intero banco macchina.

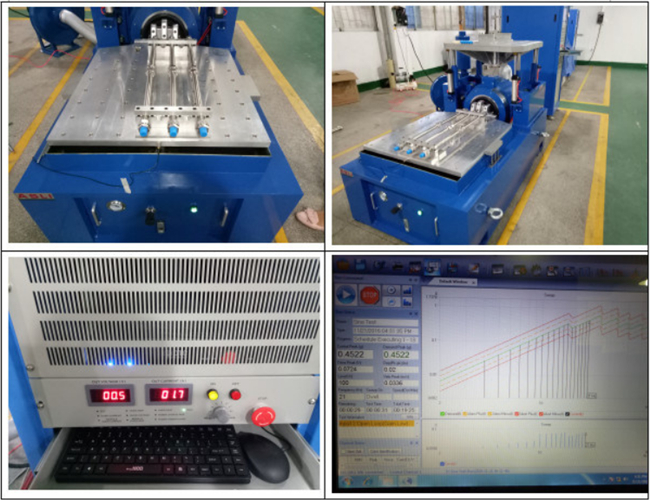

- Il banco orizzontale e il banco di vibrazione sono di tipo integrale, con una struttura perfetta e una comoda installazione e regolazione.
- Binario a pressione statica, a V, con capacità di resistenza alla pendenza e al carico decentrato.
- Pompa dell'olio integrata — buona struttura e facile funzionamento.
Non esitate a inviare la vostra richiesta riguardo al Dispositivo di test di vibrazione elettrodinamico per prodotti elettronici.
Product Highlights
Dispositivo per test di vibrazione elettrodinamica per prodotti elettronici: 5 Hz ~ 3500 Hz, vibrazione XYZ, velocità massima 1,6 m/s, bobina mobile da 6,5 kg. Conforme a IEC, MIL-STD, JIS, ASTM. Presenta smorzamento dell'airbag, elevata stabilità e piattaforme orizzontali/verticali personalizzate.
