Come aiuta il test delle vibrazioni?
Le prove di vibrazione sono effettuate replicando le condizioni (in un ambiente di prova) che un prodotto, una macchina o una struttura potrebbero subire o vedere nel corso della loro vita.comprese le condizioni durante il transito e le operazioniPertanto, i test di vibrazione prevedono problemi di prestazione e potenziali guasti anche prima che si verifichino.
Inoltre, nelle industrie ad alta intensità di produzione come il petrolio e il gas, la generazione di energia, i metalli e le miniere, ecc.,Il fallimento o il tempo di inattività di qualsiasi macchina o dispositivo porta a una perdita di efficienza e a costi di produzione più elevati e a un ambiente di lavoro non sicuro.Pertanto, queste industrie hanno bisogno di test di vibrazione continui e regolari.
5~2000hz Frequenza Sistema di vibrazione elettrodinamica per apparecchi elettrici Esame di laboratorio
Scarica il documento per la memorizzazione -- clicca qui ----→apparecchiature di prova delle vibrazioni ES-10.pdf
Per DO-160 Apparecchi elettrici industriali Electrodynamics Tipo Vibrazione Tester Preparazione per sotto e inviare la vostra richiesta, vi aiuteremo a raccomandare il modello adatto
Descrizione dell'esemplare
Massa di prova del campione
Dimensioni del campione
Profil di prova, se disponibile
Accelerazione massima della prova
Prova nella direzione X, Y, Z o solo nella direzione Z
Specifica del modello in mostra
| Specifica del sistema | |||
| Modello di sistema: | ES-10 | ||
| Intervallo di frequenza: | 3~3500 | ||
| Forza nominale | Sine N | 10000 | |
| N casuale | 20000 | ||
| Sciopero N | 20000 | ||
| Massimo Acc. | seno (m/s2) | 1000 | |
| Indice di velocità (m/s2) | 1000 | ||
| Sconto ((m/s2) | 2000 | ||
| Maxima velocita'. | seno (m/s2) | 1.8 | |
| Sconto ((m/s2) | 1.8 | ||
| Disp massimo. | Viaggio massimo mm (p-p) |
51 | |
| Spirale di movimento | 12 kg | ||
| Dimensione della bobina mobile | Diametro 240 mm | ||
| Carico massimo: | 270 kg | ||
Altre selezioni di agitatori a vibrazione disponibili
| Modello |
Sine nominale Forza (N) |
Classificato come casuale Forza (N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s)2) | Velocità nominale ((m/s) |
Dislocamento nominale (p-p) mm |
Mass. carico (kg) | bobina mobile ((Kg) |
Dimensione di Spirale di movimento ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Esempio di vibrazione per la prova casuale
5~2000hz Sistema di vibrazione elettrodinamica a frequenza Caratteristiche:
1Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
2- Circuito bi-magnetico, perdita di flusso magnetico bassa, struttura compatta e razionale.
3. cuscinetti a rulli rocker rod, orientamento della rigidità del corpo composito, capacità di carico eccentrica, rettilineo e orientato all'importazione.
4. Trunnion fondazione di isolamento dedicato all'uso di ormoni, l'installazione di comodità mobile.
5La tecnologia avanzata si muove attorno al sistema per garantire che il cerchio dinamico di alta affidabilità.
6- Nuovo design dei condotti e miglioramento dell'effetto di raffreddamento.
7- rigidità statica, rigidità dinamica del piccolo palloncino portante, aumentando la capacità della tavola di vibrazione, migliorando le prestazioni a bassa frequenza.
Parametri tecnici della tabella delle vibrazioni orizzontali (prova sull'asse X, Y)

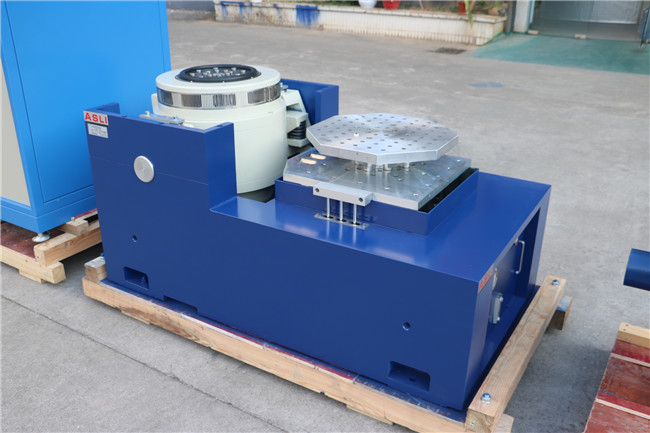

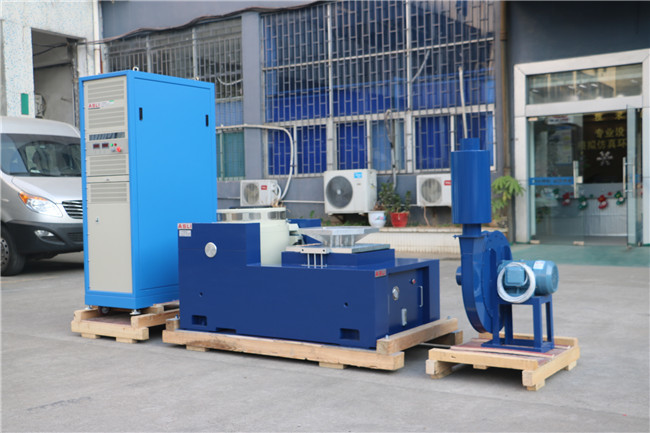

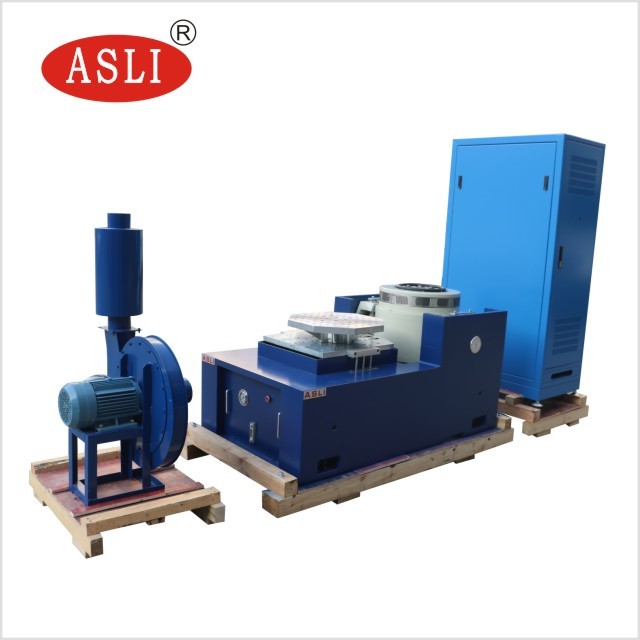

Foto per riferimento:

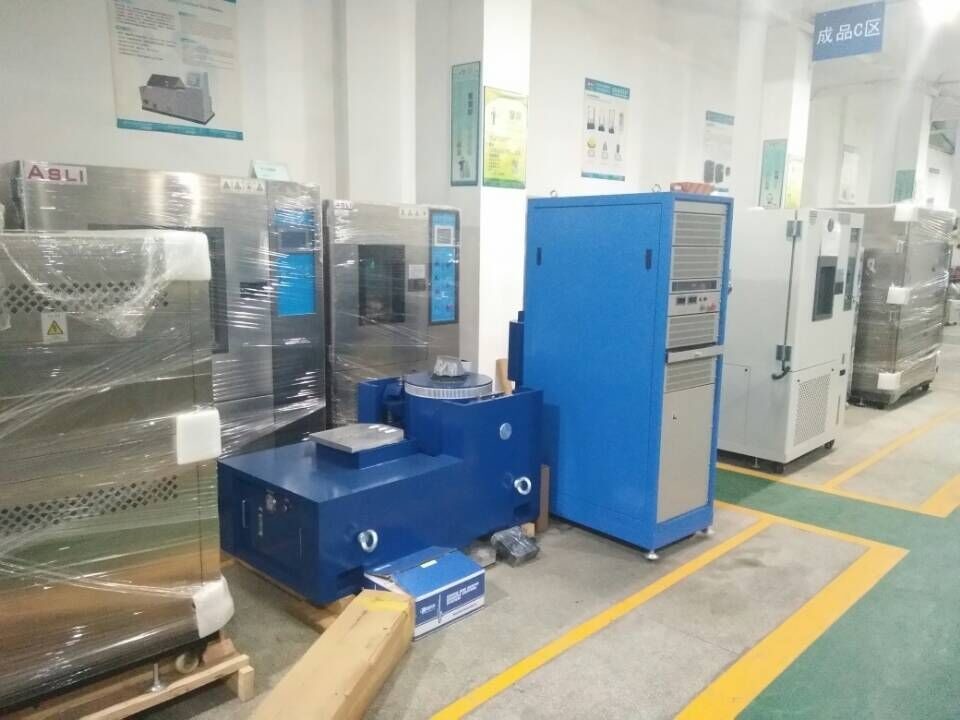

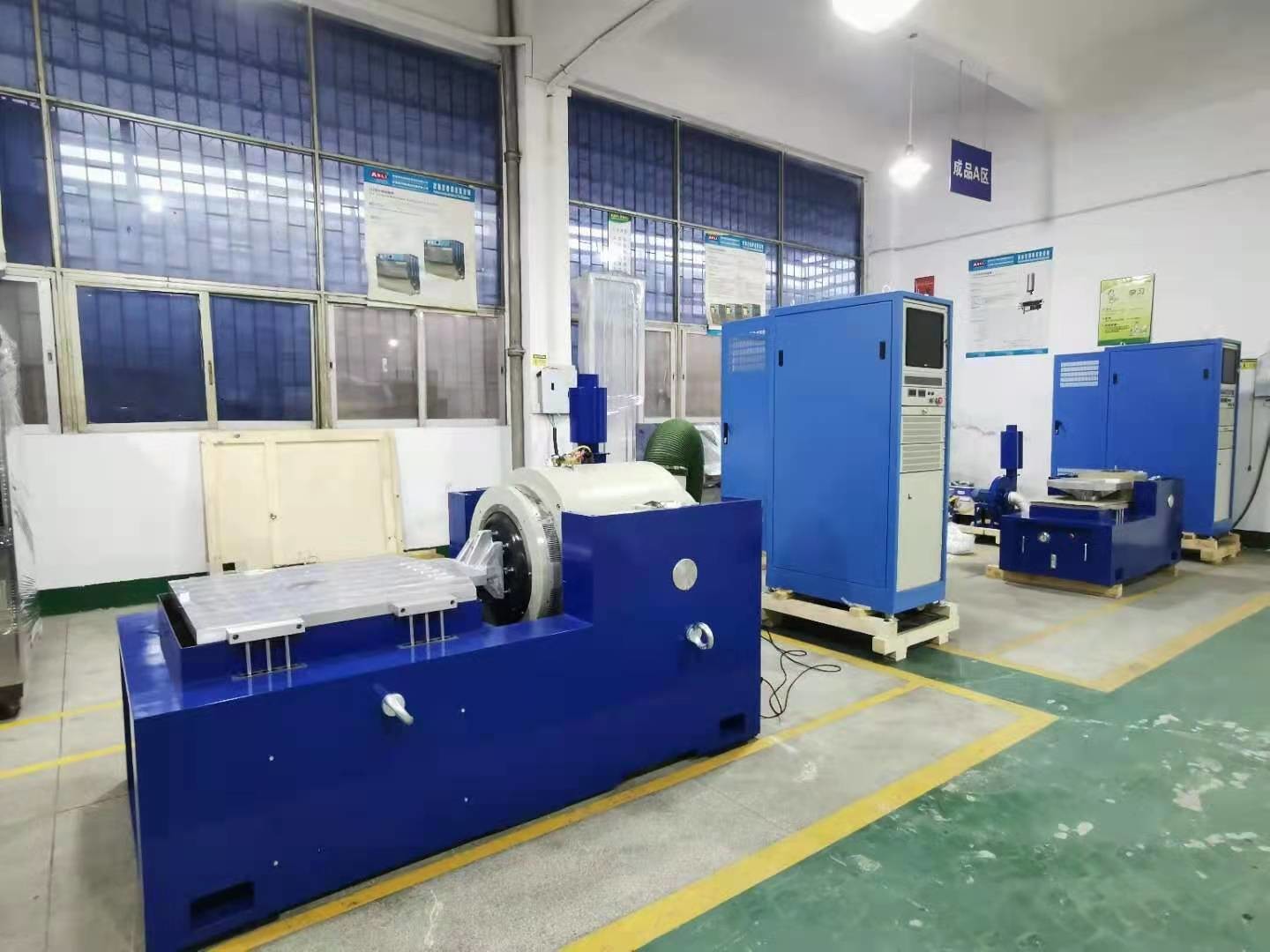

Altri riferimenti:
Dettagli dell' imballaggio:
Se avete qualche dubbio o bisogno circa 5~2000hz Frequenza Electrodynamic Vibration Shaker System per apparecchi elettrici di laboratorio Test, Welcome per contattarci!
