Che cos'è il test delle vibrazioni?
Le prove e i dati relativi alle vibrazioni consentono di comprendere meglio la salute della macchina, l'efficienza e una migliore produttività, le stime e i programmi operativi.Con la compilazione e la raccolta di dati relativi alla durata di vita di qualsiasi macchina in termini di usura e di sollecitazione in un breve periodo di tempo, la prova delle vibrazioni aiuta fornendo informazioni sullo stato di funzionamento e le condizioni delle macchine, delle strutture e anche dei prodotti.
Scarica il documento per la memorizzazione -- clicca qui ----→apparecchiature di prova delle vibrazioni ES-10.pdf

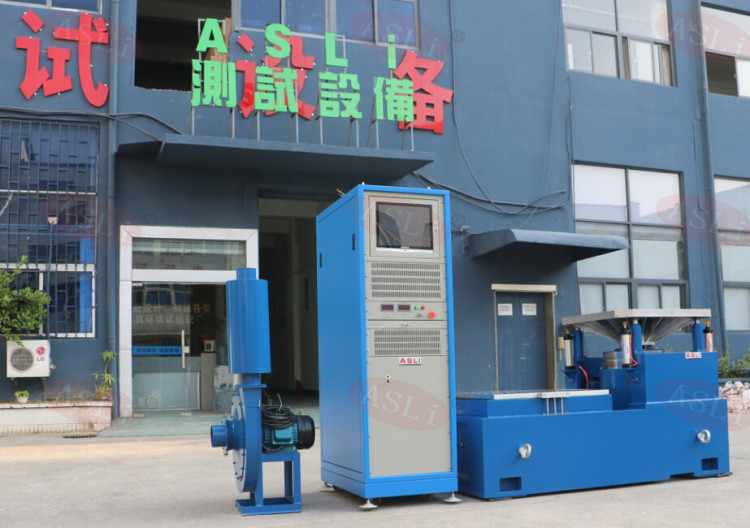

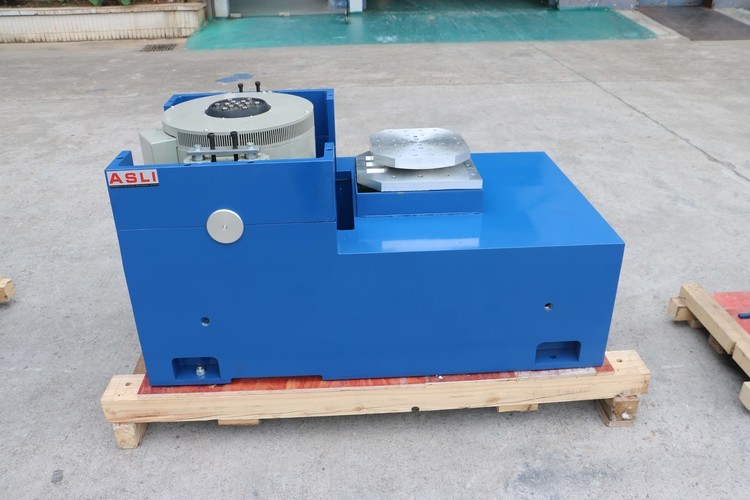

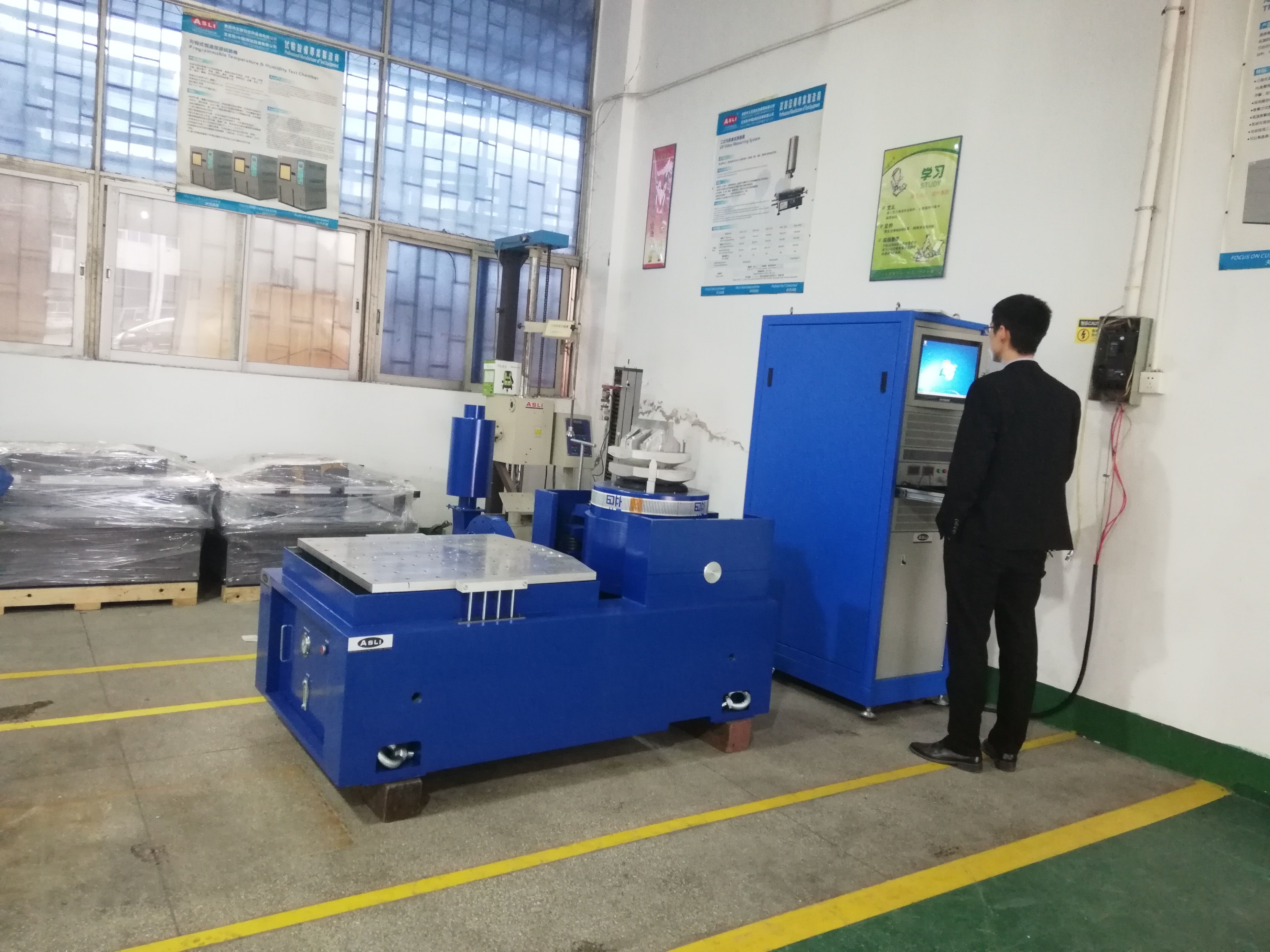

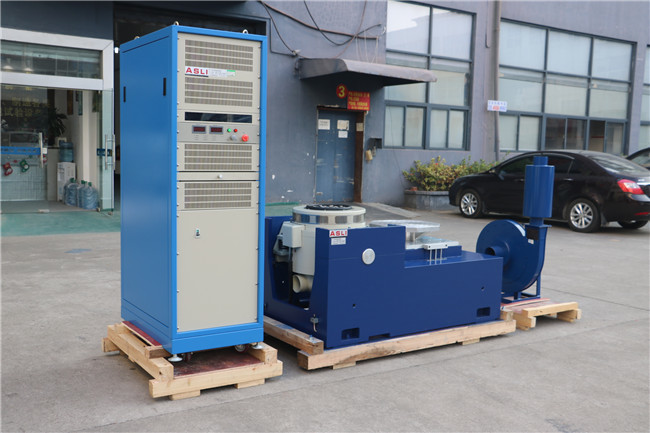

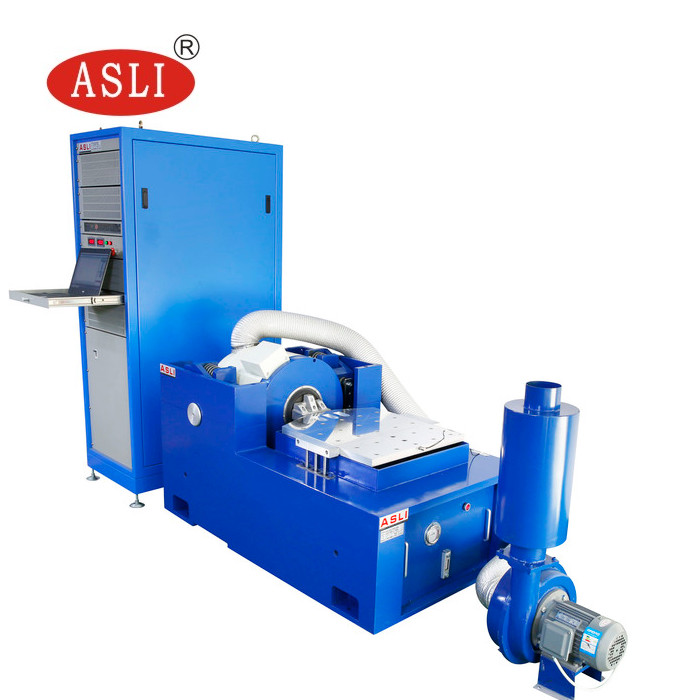

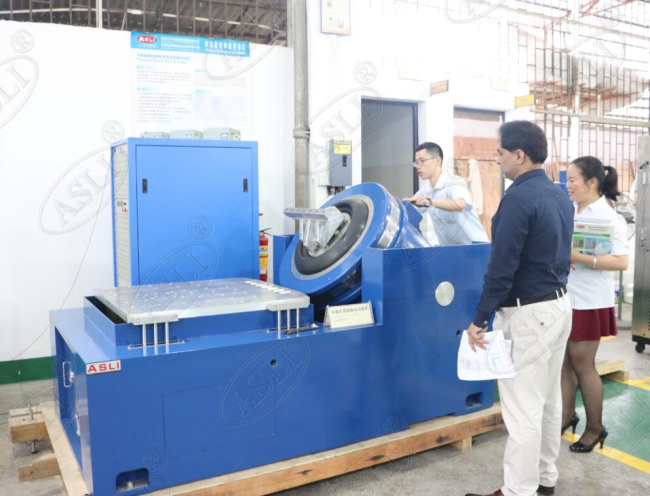

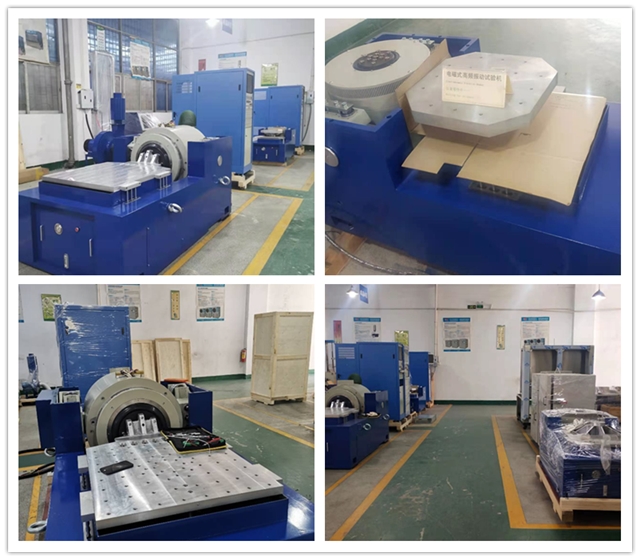

Dispositivo di agitazione elettrodinamica con tavolo in lega di magnesio e banco orizzontale
Tabella di vibrazione sinusoidale e casuale/3 asse macchina di prova direzione vibrazione simula una serie di vibrazioni controllate ((onda oceanica, vento, terremoto, pioggia...), prodotte da naturale o artificiale.Prodotti di prova resistenti al trasporto e all'ambiente di vibrazione per tutta la vitaÈ ampiamente applicato alla difesa nazionale, all'aviazione, all'aerospaziale, alle comunicazioni, all'elettronica, all'automotive, agli elettrodomestici, ecc.
Dispositivo di agitazione elettrodinamicaCaratteristiche
1Armatura leggera, alta rigidità, frequenza 4000 Hz.
2Controllo della linea di collegamento del computer, immagazzinate immediatamente i materiali.
3Visualizza la tabella di controllo.
4- Design a bassa resistenza e alte prestazioni, alta efficienza, basso costo.
5Alta affidabilità, basso guasto.
| Macchina di prova delle vibrazioni di tipo elettrodinamica | |||
| Modello | ES-3 | ES-6 | ES-10 |
| Forza sinusoidale (N) | 2940 | 5880 | 9800 |
| Forza radomica ((N) | 2940 | 5880 | 9800 |
| Forza d'urto (bmx) | 5880 | 11760 | 19600 |
| Frequenza ((Hz) | 5-3500 | 5-3000 | 5-3000 |
| Accelerazione massima ((m/s2)) | 980 | 980 | 1000 |
| Velocità indicata (m/s) | 1.6 | 1.5 | 2.0 |
| Dislocazione massima ((MMp-p) | 25 | 25 | 25 |
| carico massimo ((kg) | 120 | 200 | 120 |
| Potenza di consumo ((KVA) | 7.5 | 17 | 22 |
Caratteristiche del supporto orizzontale:
All'interno di un piccolo banco di carico per realizzare una maggiore accelerazione e frequenza di lavoro, per migliorare la capacità di carico e le prestazioni di tutta la macchina.
Il banco orizzontale e il banco a vibrazione sono di tipo integrale, con struttura perfetta, comodità di installazione e regolazione.
Strada a pressione statica, a forma di V, con capacità di resistenza alla pendenza e al pregiudizio.
Pompa d'olio integrata, buona struttura e facile utilizzo.
parametri tecnici dell'espansione orizzontale:
| Modello | Dimensione della panchina (mm) | Intervallo di frequenza (Hz) | Peso delle parti in movimento (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5 000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
Se ha bisogno di ulteriori informazioni su Dispositivo di agitazione elettrodinamica con tavolo in lega di magnesio e banco orizzontale, per favore non esitate a inviare le vostre richieste.
