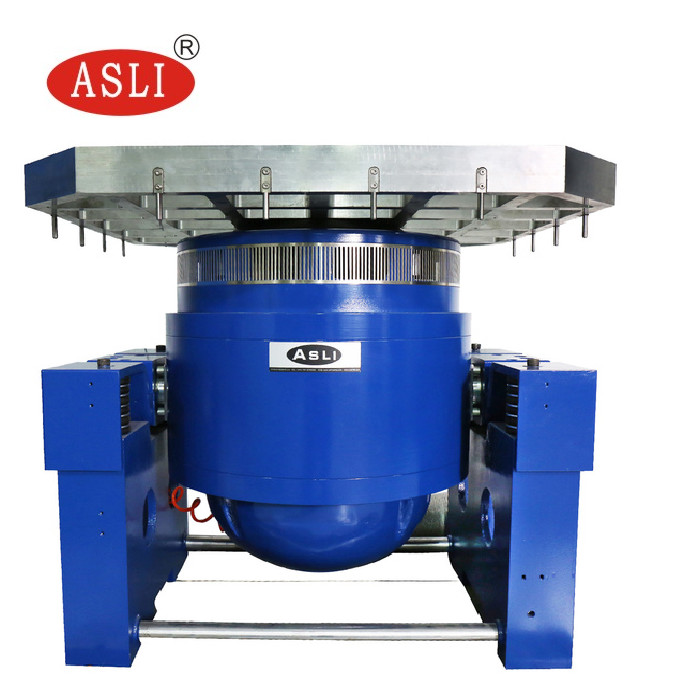

Norma Shaker Vibrator elettrodinamico di Ista di raduno per la prova di resistenza casuale di vibrazione
Product Details
| forza di vibrazione: | 1000kgf | Frequenza: | 5~3500 Hz |
|---|---|---|---|
| Materiale del tavolo: | Lega di alluminio | direzione delle vibrazioni: | vibrazione verticale |
| prove di vibrazione: | Seno e casuale | Controllore: | VENZO |
| Funzione: | Prova di resistenza casuale di vibrazione | norma di prova: | ISTA |
| Evidenziare |
Agitatore elettrodinamico standard di Ista,Agitatore elettrodinamico della prova di resistenza di vibrazione,Apparecchiatura di collaudo casuale di vibrazione 3500hz |
||
Product Description
Nei test di vibrazione, è generalmente richiesto che un segnale casuale contenga valori di picco pari a tre volte il valore RMS. La forza prodotta da un eccitatore è principalmente limitata dall'effetto di riscaldamento della corrente — cioè, il valore RMS — mentre la potenza nominale dell'amplificatore è influenzata dai valori di picco.
Scarica Documento: Apparecchiature per test di vibrazione ES-10 (PDF)Il vibratore elettromagnetico ad alta frequenza sinusoidale e casuale è progettato completamente in conformità con i requisiti standard per i test relativi alle batterie. Simula i test di vibrazione delle batterie in condizioni specificate: la batteria o il pacco batteria è fissato sul tavolo vibrante e sottoposto a frequenza, accelerazione e spostamento prescritti lungo tre direzioni perpendicolari tra loro. Dopo il test, il campione di batteria non deve presentare perdite, perdita di capacità, rottura, incendio o esplosione.
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s²) | Velocità nominale (m/s) | Spostamento nominale (p-p) mm | Carico massimo (Kg) | Bobina mobile (Kg) | Dimensioni bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Uscita amplificatore | 30 kVA |
|---|---|
| SNR | >65 dB |
| Tensione di uscita nominale | 120 Vrms |
| Dimensioni (L×L×A, non imballato) | 800 × 900 × 2.100 mm |
| Volume d'aria | 0,46 m³/s |
|---|---|
| Potenza | 7,5 kW |
| Diametro condotto aria | 200 mm |
| Pressione aria | 8,8 kPa |
| Installazione | Collegabile al soffitto (fino a due curve a 90°), lunghezza massima 20 piedi |
- Scheletro del cerchio dinamico ben progettato, con una frequenza di risonanza assiale più elevata.
- Design a doppio circuito magnetico con bassa dispersione di flusso magnetico, struttura compatta e disposizione razionale.
- Cuscinetti a rulli per asta oscillante con rigidità del corpo composito dritta e orientata all'importazione, che forniscono un'elevata capacità di carico eccentrico.
- Fondazione di isolamento del trunnion dedicata all'uso ormonale, con comoda installazione mobile.
- Il sistema avanzato di movimento garantisce un'elevata affidabilità del cerchio dinamico.
- Il nuovo design del condotto migliora l'effetto di raffreddamento.
- La rigidità statica e la rigidità dinamica del piccolo pallone di supporto aumentano la capacità del tavolo vibrante e migliorano le prestazioni a bassa frequenza.
Lo shaker vibratore elettodinamico conforme allo standard ISTA per i test di resistenza alla vibrazione casuale può anche essere combinato con una camera di prova di temperatura e umidità per test ambientali completi.
Product Highlights
Agitatore elettrodinamico conforme ISTA con test sinusoidale/casuale da 5-3500 Hz, forza da 1000 kgf, controller VENZO e tavolo in lega di alluminio. Presenta doppio circuito magnetico, bassa dispersione di flusso e raffreddamento efficiente. Disponibili modelli personalizzati fino a 100000N. Ideale per test di resistenza alle vibrazioni della batteria.
