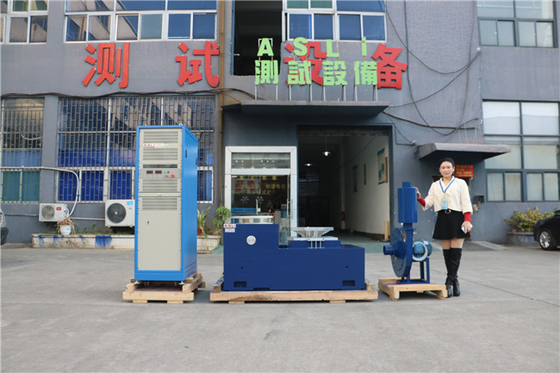

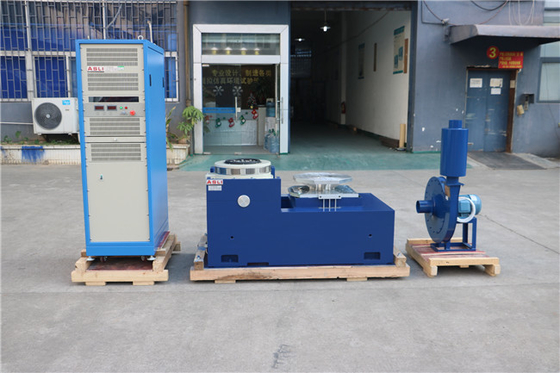

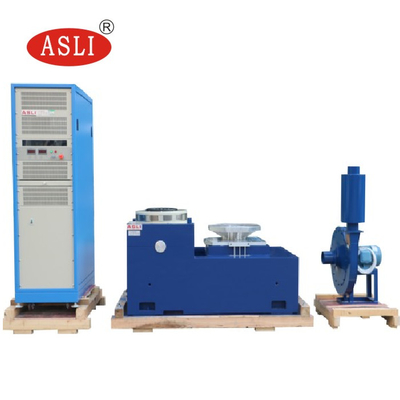

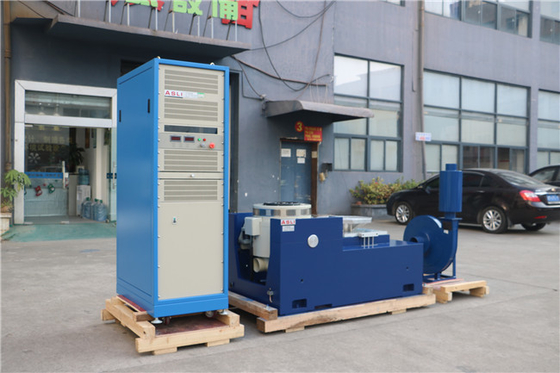

Tipo Shaker Table ad alta frequenza di elettrodinamica con accelerazione 100g per le parti di elettronica
Product Details
| direzione delle vibrazioni: | Asse XYZ | onda di vibrazione: | Seno casuale |
|---|---|---|---|
| Spostamento: | 51 mm | Dimensioni del tavolo: | 800*800mm |
| Applicazione: | parti elettroniche | Energia: | Linee AC380V 3 fasi 5 |
| Max. Accelerazione: | 100G | norma di prova: | ISO 16750 |
| Evidenziare |
Tipo Shaker Table di elettrodinamica,100g accelerazione Shaker Table,Tavola vibrante di asse di AC380V 3 |
||
Product Description
I prodotti vengono spediti in tutto il mondo ogni giorno in pacchi e container. Sia che vengano trasportati da veicoli, navi o aerei, sono esposti a vibrazioni in qualsiasi modalità di trasporto. Un test di vibrazione viene spesso utilizzato come strumento di controllo qualità per esporre i prodotti alle vibrazioni prima della spedizione. I risultati possono essere utilizzati per la progettazione di prodotti e imballaggi per ridurre i danni dovuti a scuotimenti e rimbalzi. Il test di vibrazione viene utilizzato anche per il monitoraggio sul campo di pompe e motori.
Questa apparecchiatura di prova di vibrazione elettromagnetica ad alta frequenza è specificamente progettata per componenti elettronici, offrendo prestazioni affidabili con un'accelerazione fino a 100g.
Scarica il documento per l'archiviazione: vibration test equipment ES-20.pdf
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s²) | Velocità nominale (m/s) | Spostamento nominale (p-p) mm | Carico massimo (Kg) | Bobina mobile (Kg) | Dimensioni bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Ø450 |
La riga evidenziata indica il modello ES-20 a cui si fa riferimento in questo elenco di prodotti.
| Modello | Dimensioni banco (mm) | Intervallo di frequenza (Hz) | Peso parti mobili (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| Modello | Peso (kg) | Frequenza massima (Hz) | Dimensioni banco |
|---|---|---|---|
| VT300 | 10 | 2000 | Ø300 |
| VT400 | 16 | 2000 | Ø400 |
| VT500 | 25 | 1500 | Ø500 |
| VT600 | 35 | 1000 | Ø600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
Supporta modalità sinusoidale, casuale, ricerca e mantenimento risonante, impatto tipico e simulazione stradale.
L'airbag centrale offre un'elevata rigidità statica, una bassa rigidità dinamica, una forte capacità di carico e prestazioni eccellenti al variare delle ampiezze.
Il doppio design magnetico riduce la dispersione di flusso e il campo magnetico viene risolto uniformemente per fornire un forte circuito di controllo del campo elettromagnetico contro le interferenze.
Oltre ai tester di vibrazione, la nostra gamma di prodotti comprende anche:
- Serie di Test Temperatura / Umidità: Camera di prova temperatura-umidità, camera di stabilità walk-in, camera di prova shock termico, camera di prova temperatura-umidità UV, camera di temperatura a velocità di rampa.
- Serie di Test di Invecchiamento: Forno ad alta temperatura, forno a vuoto, camera di prova invecchiamento ventilata, camera di prova invecchiamento a vapore, camera di prova ozono, apparecchiature di prova burn-in.
- Serie di Test di Simulazione Ambientale: Camera di prova pioggia battente, camera di prova polvere, camera di prova invecchiamento lampada allo xeno, camera di prova resistenza UV.
- Serie di Test Meccanici: Macchina di prova di vibrazione, macchina di prova di caduta, macchina di prova di urto, tester di shock meccanico ad accelerazione e altro ancora.
Se hai bisogno di maggiori informazioni sul Tavolo vibrante elettodinamico ad alta frequenza con accelerazione 100g per componenti elettronici, non esitare a inviare la tua richiesta.
Product Highlights
Tavola vibrante elettrodinamica ad alta frequenza per parti elettroniche: accelerazione 100 g, spostamento 51 mm, asse XYZ, tavola 800×800 mm, conforme ISO 16750, AC380V trifase. Offre modalità casuale/sinusoidale, elevata capacità di carico e controllo delle interferenze.
