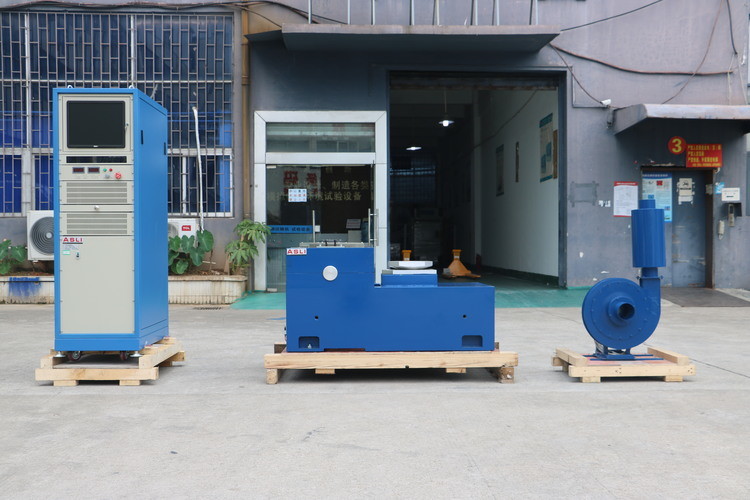

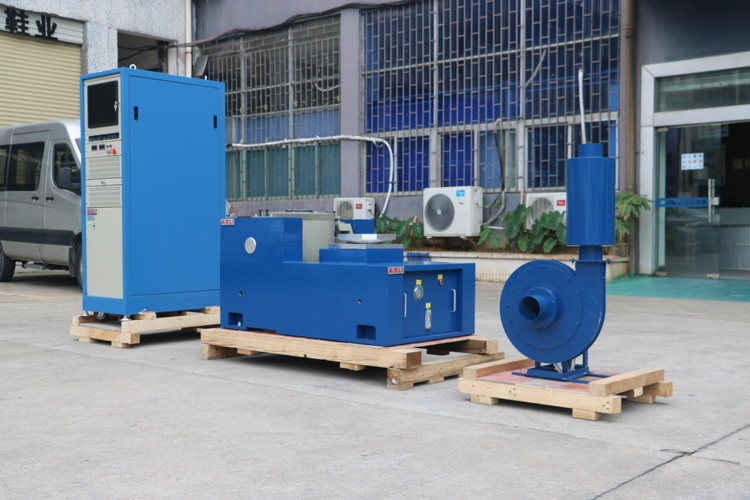

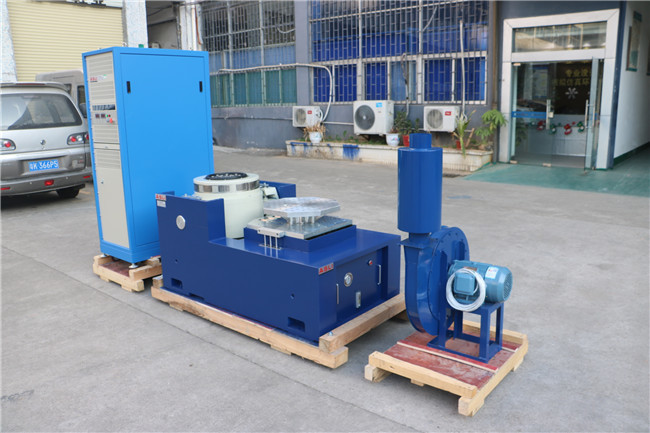

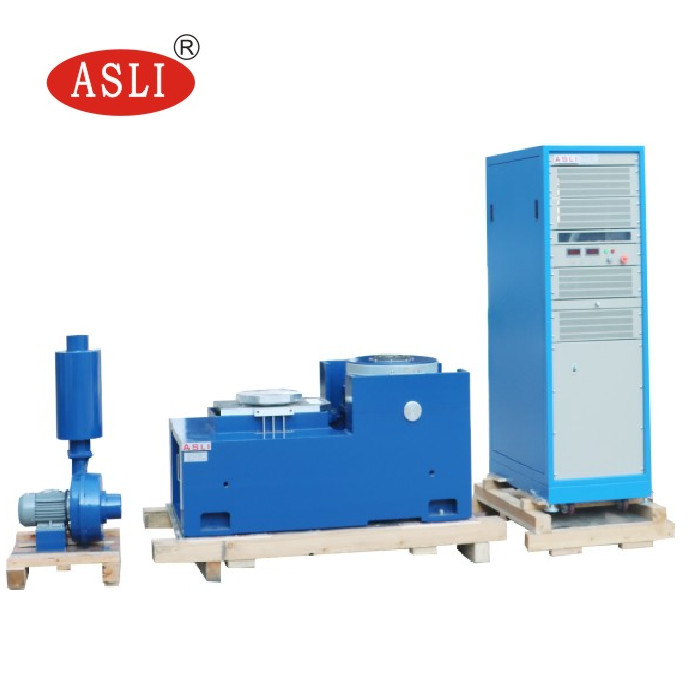

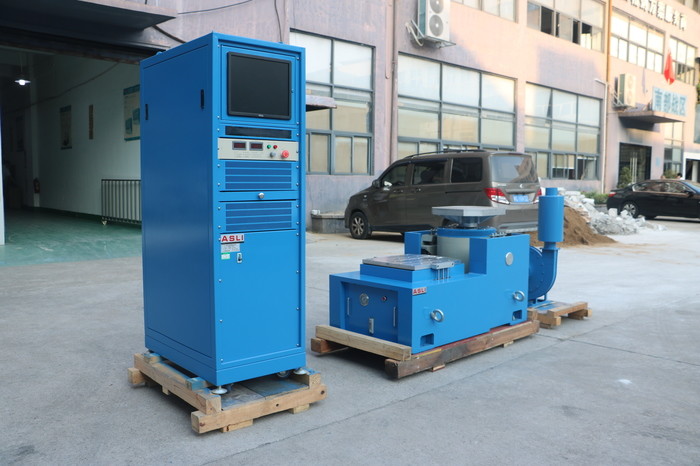

Sistemi di prova conducenti di resistenza di vibrazione di High Frequency Electrodynamic del produttore con accelerazione 100g
Product Details
| forza sinusoidale: | 30000N | norma di prova: | Norma CEI 60068 |
|---|---|---|---|
| Velocità: | 2,0 m/s | Spostamento: | 100mm |
| Frequenza: | 3~3500HZ | caricamento: | 500kg |
| accelerazione: | 100G | Applicazione: | batteria, ricambi auto |
| Evidenziare |
Sistemi di prova elettrodinamici di vibrazione,sistemi di prova di vibrazione 2.0m/s,Attrezzatura di prova della tavola vibrante IEC60068 |
||
Product Description
Le tavole di vibrazione elettromagnetica sono ampiamente utilizzate nella difesa, nell'aviazione, nell'aerospaziale, nelle comunicazioni, nell'elettronica, nell'automotive, negli elettrodomestici e in altre industrie.Questo tipo di apparecchiature viene utilizzato per individuare i guasti in tempi breviL'applicazione del prodotto è ampia, la larghezza di applicazione è evidente e l'effetto del test è notevole e affidabile.
Il sistema supporta onde sinusoidali, FM, scansione, programmabile, moltiplicatore di frequenza, logaritmo, accelerazione massima, modulazione dell'ampiezza e controllo del tempo.Dispone di un controllo computerizzato a funzione completa e di un semplice funzionamento ad accelerazione fissa/ampiezza fissaL'apparecchiatura è stata sottoposta a test di funzionamento continuo senza guasti per 3 mesi, dimostrando prestazioni stabili e qualità affidabile.
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Dislocamento nominale (p-p) mm | Mass. carico (kg) | Capole di movimento (kg) | Dimensione della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Forza senoidale (picco) | 30 kN |
|---|---|
| Forza d'urto (picco) | 60 kN |
| Intervallo di frequenza | 5 ‰ 2.800 Hz |
| Dislocazione (continua) | 100 mm |
| Velocità massima | 10,8 m/s |
| Max. Accelerazione | 100 g |
| Diametro dell'armatura | 445 mm |
| Frequenza di risonanza di primo ordine | 2,400 Hz |
| Momento eccentrico ammissibile | > 500 N·m |
| Peso dell'armatura | 40 kg |
| Dimensione della vite HE/ST | M10 (metrica) |
| Frequenza di isolamento dalle vibrazioni assiali | 3 Hz |
| Cargo utile massimo. | 500 kg |
| Flusso magnetico di perdita | ≤ 1 mT |
| Dimensioni (L×W×H, non confezionate) | 1,330 × 860 × 1,250 mm |
| Peso (non imballato) | 2500 kg |
| Installazione | Matera di gomma (requisito di bulloni di ancoraggio) |
| Uscita di amplificatore | 30 kVA |
|---|---|
| SNR | > 65 dB |
| Voltaggio di uscita nominale | 120 Vrms |
| Efficienza degli amplificatori | > 90% |
| Dimensioni (L×W×H, non confezionate) | 800 × 900 × 2,100 mm |
| Peso (non imballato) | 500 kg |
| Volume dell'aria | 0.46 m3/s |
|---|---|
| Potenza | 7.5 kW |
| Diametro del condotto d'aria | 200 mm |
| Pressione dell'aria | 8.8 kPa |
| Installazione | Possono essere collegati al soffitto (fino a due curve di 90°), massima di 20' |
| Dimensioni | 600 × 600 mm |
|---|---|
| Spessore | 45 mm |
| Limite di frequenza | 2,000 Hz |
| Massa effettiva | 54 kg |
Nota: per una migliore uniformità viene utilizzato un cuscinetto a olio ad alta pressione.
| Controllatore di vibrazione | Controllatore di vibrazione con calibrazione sinusale, casuale, di scossa e di autocalibrazione |
|---|---|
| Accelerometro | 100 mV/g, gamma: 50 g, frequenza di lavoro: 1 ̊10 kHz, peso: 11 grammi, con cavo a basso rumore di 10 piedi |
| Camere ambientali | Sostenuto |
|---|---|
| Dispositivi mobili | Personalizzabile |
| Dischi isolanti | Personalizzabile |
| Fabbricazione | Personalizzabile |
| Intervallo di temperatura | 0°40°C |
|---|---|
| Intervallo di umidità | 0,90% senza condensazione |
| Requisiti di potenza | 380V / 3ph / 50Hz, 40kVA |
| Pressione dell'aria compressa | 0.6 MPa |
- Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
- Due circuiti magnetici, bassa perdita di flusso magnetico, struttura compatta e design razionale.
- Rocker Rod cuscinetti a rulli dritti e orientati all'importazione orientati alla rigidità del corpo composito, con capacità di carico eccentrica.
- Fondamento di isolamento Trunnion dedicato all'uso di ormoni, con comodo impianto mobile.
- La tecnologia avanzata si muove intorno al sistema per garantire un'elevata affidabilità del cerchio dinamico.
- Il nuovo design dei condotti migliora l'effetto di raffreddamento.
- La rigidità statica e la rigidità dinamica del piccolo palloncino portante aumentano la capacità di carico della tavola di vibrazione e migliorano le prestazioni a bassa frequenza.
I test e i dati relativi alle vibrazioni consentono di comprendere meglio la salute, l'efficienza e la produttività delle macchine, nonché le stime e i programmi operativi.Compilando e raccogliendo dati sulla durata di vita di qualsiasi macchina di usura e stress in un breve periodo di tempo, la prova delle vibrazioni aiuta fornendo informazioni sullo stato di funzionamento e sulle condizioni di macchine, strutture e persino prodotti.
Se avete bisogno di ulteriori informazioni sui sistemi di prova di resistenza alle vibrazioni elettrodinamiche ad alta frequenza del produttore leader con accelerazione di 100 g, non esitate a inviare la vostra richiesta.
Product Highlights
Sistema di test di vibrazione elettrodinamica ad alta frequenza con accelerazione di 100 g, forza sinusoidale di 30 kN, carico di 500 kg e intervallo 3-3500 Hz. Conforme alla norma IEC 60068. Ideale per testare batterie e ricambi auto. Offre dispositivi, camere e opzioni mobili personalizzabili per prestazioni versatili e affidabili.
