Sistemi di prova elettrodinamici verticali ed orizzontali di vibrazione con lo spettro di risposta di scossa
Product Details
| metodo di vibrazione: | Vibrazione di &Random di seno | direzione delle vibrazioni: | Verticale e orizzontale |
|---|---|---|---|
| Frequenza: | 3~3000 Hz | spostamento: | 51 mm |
| Applicazione: | Batteria | Standard: | Un38.3 |
| Funzione: | Spettro di risposta di scossa | forza di vibrazione: | 20KN |
| Evidenziare |
Sistema di test di vibrazione elettrodinamica,agitatore a vibrazione verticale orizzontale,sistema di vibrazione dello spettro di risposta agli urti |
||
Product Description

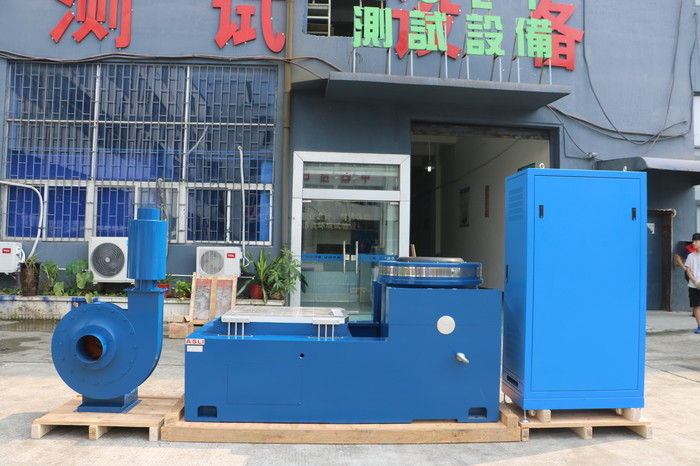

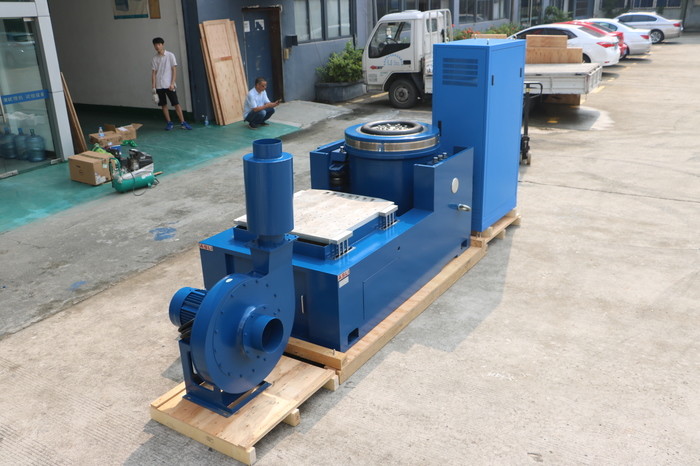

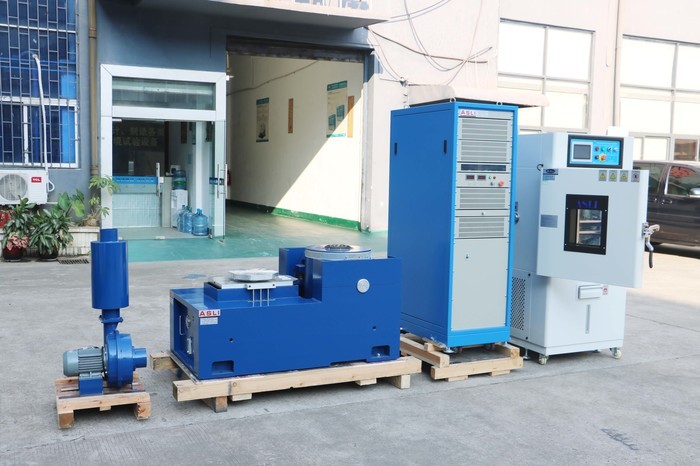

I sistemi di prova di vibrazione elettrodinamica verticale e orizzontale con spettro di risposta agli urti forniscono prove di vibrazione casuale sinusoidale e a banda larga a tre assi,insieme al classico test del polso (half-sinus)Questi sistemi sono ampiamente utilizzati nella difesa nazionale, armi, aviazione, aerospaziale, comunicazioni, elettronica, elettrodomestici.,e delle industrie degli elettrodomestici.
Scaricare: apparecchiatura di prova delle vibrazioni ES-20 (PDF)- GB/T 31486-2015 Requisiti di prestazione elettrica e metodi di prova per la batteria di trazione del veicolo elettrico
- UL 1642:2012 Standard per le batterie al litio
- UL 2054:2012 ¢ batterie per uso domestico e commerciale
- UN38.3 (2012) ¢ Parte 3: Proposta per il trasporto di merci pericolose ¢ test e manuale standard
- IEC 62133-2:2017 Requisiti di sicurezza per le celle secondarie sigillate portatili e per le batterie da esse fabbricate, destinate ad essere utilizzate in applicazioni portatili Parte 2: sistemi al litio
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Dislocamento nominale (p-p) mm | Mass. carico (kg) | Capole di movimento (kg) | Dimensione della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
- Scheletro dinamico a cerchio ben progettato con frequenza di risonanza assiale di livello superiore.
- Disegno di circuito a due circuiti magnetici con bassa perdita di flusso magnetico, struttura compatta e razionale.
- Cuscinetti a rulli a barre a rotazione con orientamento di rigidità del corpo composito rettilineo orientato all'importazione e forte capacità di carico eccentrico.
- Fondamento di isolamento Trunnion dedicato all'isolamento dalle vibrazioni, che offre un'installazione mobile conveniente.
- La tecnologia avanzata in tutto il sistema in movimento garantisce un'elevata affidabilità del cerchio dinamico.
- Il nuovo design dei condotti migliora l'effetto di raffreddamento.
Le pinze verticali VT per banco esteso e le pinze specificate sono calcolate con precisione e progettate in modo elaborato per garantire ai clienti le migliori prestazioni attraverso una struttura perfetta,materiali di alta qualità, e lavorazione superiore.
| Modello | Peso (kg) | Frequenza massima (Hz) | Dimensione della panca |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
- Il piccolo banco di caricamento consente un'accelerazione e una frequenza di lavoro più elevate, migliorando la capacità di carico e le prestazioni complessive del banco della macchina.

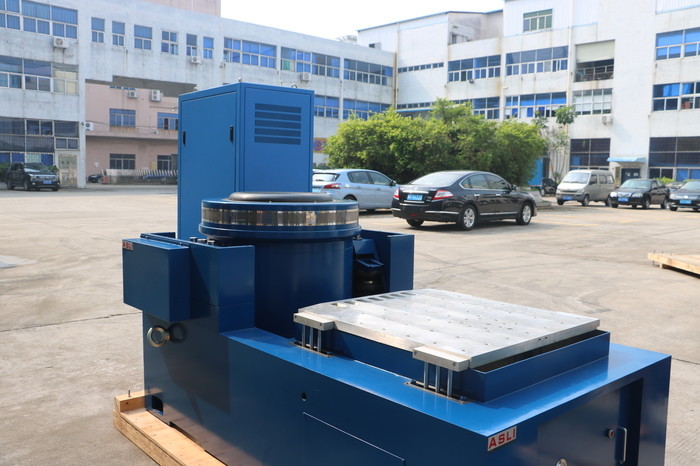

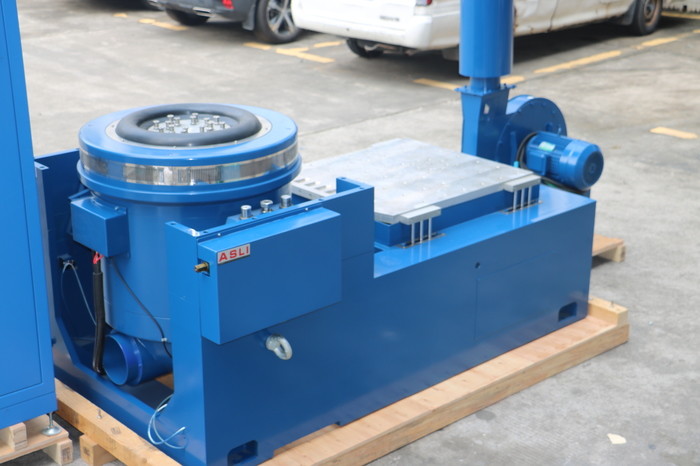

- Il banco orizzontale e il banco a vibrazione sono un tipo integrale con una struttura perfetta, conveniente da installare e regolare.
- Strada a pressione statica, a forma di V, con capacità di resistenza alla pendenza e al pregiudizio.
- Pompa di olio integrata con buona struttura e facile funzionamento.
Se avete domande o esigenze relative ai sistemi di prova di vibrazione elettrodinamica verticale e orizzontale con spettro di risposta agli urti, non esitate a inviare la vostra richiesta.
