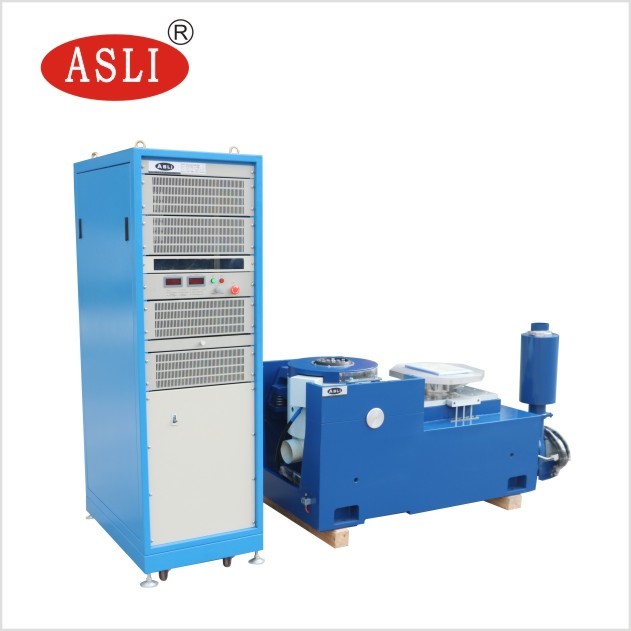

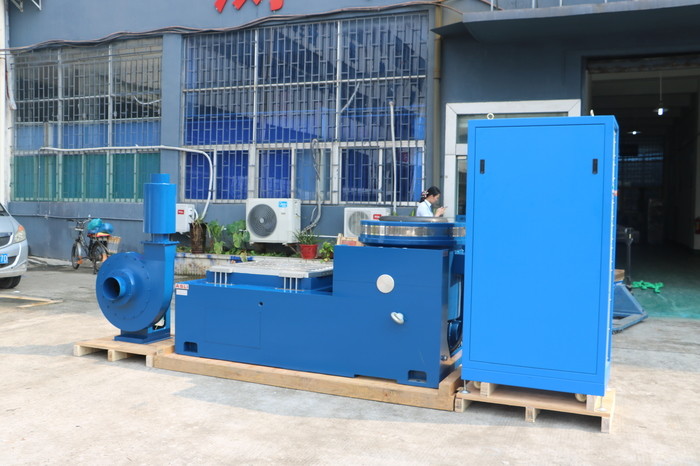

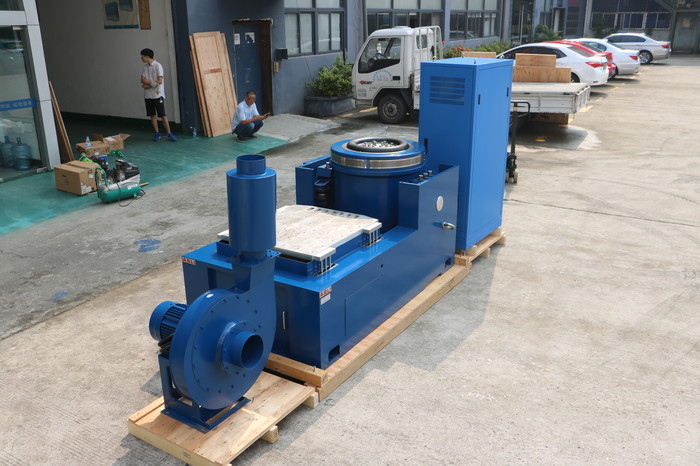

Macchina di prova standard di vibrazione della batteria della prova Un38.3 per la prova di vibrazione sinusoidale

Scarica ES-3A Vibration Tester PDF (Scheda Tecnica)

Siamo un produttore di prodotti della serie di shaker per vibrazioni elettodinamiche ad alta frequenza. I nostri sistemi adottano tecnologie avanzate tra cui una struttura a doppio circuito magnetico, cerchi d'azione dello scheletro auto-generati, supporto aerodinamico, cuscinetti a rulli e guida lineare, e isolamento del perno. Queste tecnologie consentono il completamento di test di vibrazione sinusoidale sugli assi X, Y, Z e test di vibrazione casuale a banda larga, nonché test di impulsi classici (semisinusoidale, trapezoidale, onda a dente di sega) e test dello spettro di risposta agli urti.

Questi prodotti sono ampiamente utilizzati nella difesa nazionale, armi, aviazione, aerospaziale, comunicazioni, elettronica, elettrodomestici, elettrodomestici e altri campi.

1. Scheletro del cerchio dinamico ben progettato, con una frequenza di risonanza assiale più elevata.
2. Design a due circuiti magnetici con bassa dispersione di flusso magnetico, struttura compatta e razionale.
3. Cuscinetti a rulli dell'asta oscillante con rigidità del corpo composito dritta e orientata all'importazione, che fornisce una forte capacità di carico eccentrico.
4. Fondazione di isolamento del perno dedicata all'isolamento dalle vibrazioni, con comoda installazione mobile.
5. Il sistema di movimento avanzato garantisce un'elevata affidabilità del cerchio dinamico.
6. Il nuovo design del condotto migliora l'effetto di raffreddamento.
7. La rigidità statica e la rigidità dinamica del cuscinetto sono ottimizzate, aumentando la capacità del tavolo vibrante e migliorando le prestazioni a bassa frequenza.

1. Forza nominale: Forza sinusoidale 3000N; Forza casuale 3000N; Forza d'urto 6000N
2. Intervallo di frequenza: 3Hz a 3500Hz; Frequenza fissa, sweep avanti e indietro, sinusoidale, casuale, urto
3. Modalità di sweep di frequenza: Lineare, logaritmica, sweep avanti e indietro, frequenza fissa
4. Numero di sweep di frequenza: 1 a 32767
5. Tempo di sweep di frequenza: Frequenza fissa / singola 1–3600 minuti; le curve di sweep di frequenza possono essere visualizzate
6. Max. Accelerazione: 1000 m/s² (senza carico)
7. Max. Velocità: 1.6 m/s
8. Max. Spostamento: 25 mm p-p (senza carico), doppio picco
9. Spostamento d'impatto: 25 mm
10. Peso della bobina mobile: 3.5 kg
11. Direzioni di vibrazione: Verticale
12. Onda di vibrazione: Sinusoidale, casuale, urto
13. Diametro della bobina mobile: Φ150 mm
14. Dimensioni del sistema di vibrazione: L750 × H599 × P680 mm
15. Peso del sistema di vibrazione: 490 kg

1. La struttura a doppio circuito magnetico garantisce un'elevata intensità del campo magnetico e riduce la dispersione di flusso. Una speciale struttura di smagnetizzazione può ridurre la dispersione di flusso al di sotto di 1 mT.
2. La molla a U, i rulli e il cuscinetto lineare forniscono una forte resistenza al carico deviante.
3. Le molle pneumatiche sono utilizzate per l'isolamento dalle vibrazioni. Il sistema di vibrazione funziona stabilmente anche con carichi pesanti, senza necessità di una fondazione speciale.
4. Sono previsti dispositivi di protezione per sovratemperatura, sovraccarico, sovracorrente, sovratensione e sovraspostamento del tester di vibrazione. I dispositivi di protezione della rete elettrica coprono sovratensione, sottotensione e mancanza di fase. La protezione dell'alimentazione di azionamento include limitazione di corrente, soft-start, sovratemperatura, cortocircuito e guasto del modulo.
5. Può completare test ambientali sinusoidali, casuali e d'urto.
6. Questo sistema ha requisiti minimi per la fluttuazione della tensione — è accettabile ≤±10%.
7. Questo sistema ha requisiti minimi per la resistenza di terra — è accettabile ≤4Ω.
8. Elevata affidabilità, particolarmente adatta per un funzionamento prolungato.

1. All'interno di un piccolo banco di carico, si ottengono accelerazioni e frequenze di lavoro più elevate, migliorando la capacità di carico e le prestazioni dell'intero banco macchina.

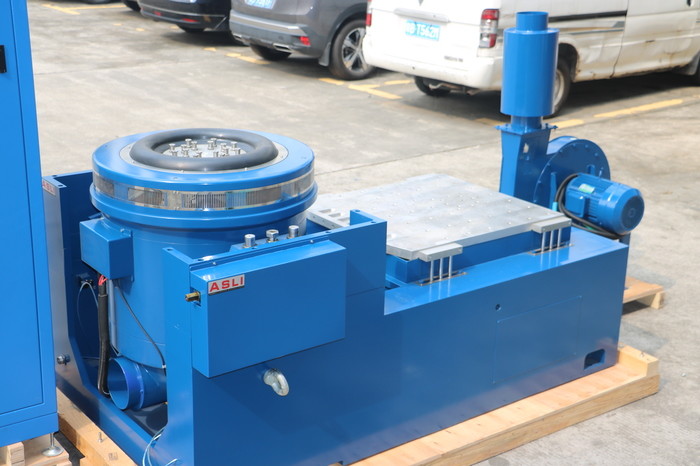

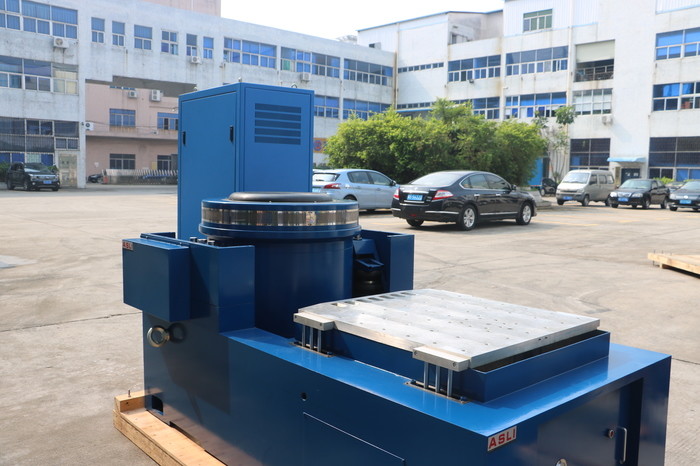

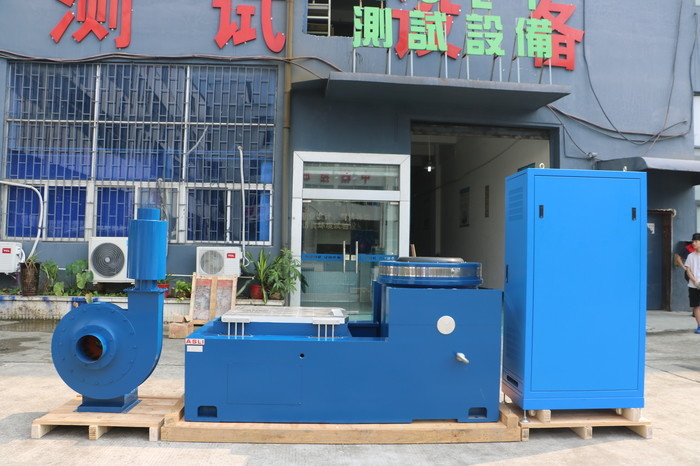

2. Il banco orizzontale e il banco vibrante sono di tipo integrale, con una struttura perfetta e una comoda installazione e regolazione.
3. Binario a pressione statica, a V, con capacità di resistenza alla pendenza e al carico obliquo. Pompa dell'olio integrata, buona struttura e facile funzionamento.

Il banco esteso verticale VT e i morsetti specificati sono calcolati con precisione e progettati meticolosamente per garantire al cliente le migliori prestazioni, con una struttura perfetta, materiale di alta qualità e lavorazione eccellente.

Se hai domande sulla macchina per test di vibrazione di batterie secondo lo standard UN38.3 per test di vibrazione sinusoidale, non esitare a contattarci.
