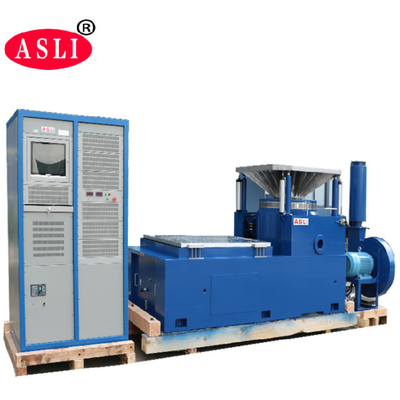

ISTA / ASTM Good Quality High Frequency Electrodynamic Vibration Testing Shaker (Scalatore per la prova delle vibrazioni elettrodinamiche ad alta frequenza)
Stai lavorando per i test del pacchetto che...
Autenticare l'idoneità all'uso finale
Aiuta a risolvere i problemi con l'imballaggio attuale
Identificare i potenziali risparmi sui costi degli imballaggi
Fornire un mezzo tecnico per confrontare le opzioni di pacchetto
Determinare o verificare il rispetto dei requisiti di una specifica, regolamento o contratto
Fornire dati standard per l'assicurazione della qualità
Fornire prove di responsabilità del prodotto, brevetti o richieste di prodotto
Prevedere le prestazioni di un pacchetto durante la distribuzione e l'uso da parte dei clienti
Per il sistema di prova delle vibrazioni, si prega di prepararsi per sotto e inviare la vostra richiesta, vi aiuteremo a recomond modello adatto
Descrizione dell'esemplare
Massa di prova del campione
Dimensioni del campione
Profil di prova, se disponibile
Accelerazione massima della prova
Prova nella direzione X, Y, Z o solo nella direzione Z
Specifica del modello in mostra
| Specifica del sistema | |||
| Modello di sistema: | ES- 60 | ||
| Intervallo di frequenza: | 3 ~ 2800 | ||
| Forza nominale | Sine N | 60000 | |
| N casuale | 60000 | ||
| Sciopero N | 120000 | ||
| Massimo Acc. | seno (m/s2) | 1000 | |
| Indice di velocità (m/s2) | 1000 | ||
| Sconto ((m/s2) | 2000 | ||
| Maxima velocita'. | seno (m/s2) | 1.8 | |
| Sconto ((m/s2) | 1.8 | ||
| Disp massimo. | Viaggio massimo mm (p-p) |
51 | |
| Spirale di movimento | 50 kg | ||
| Dimensione della bobina mobile | Dia 450 mm | ||
| Carico massimo: | 750 kg | ||
Altre selezioni di agitatori a vibrazione disponibili
| Modello |
Sine nominale Forza (N) |
Classificato come casuale Forza (N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s)2) | Velocità nominale ((m/s) |
Dislocamento nominale (p-p) mm |
Mass. carico (kg) | bobina mobile ((Kg) |
Dimensione di Spirale di movimento ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Esempio di vibrazione per la prova casuale
Caratteristiche:
1Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
2- Circuito bi-magnetico, perdita di flusso magnetico bassa, struttura compatta e razionale.
3. cuscinetti a rulli rocker rod, orientamento della rigidità del corpo composito, capacità di carico eccentrica, rettilineo e orientato all'importazione.
4. Trunnion fondazione di isolamento dedicato all'uso di ormoni, l'installazione di comodità mobile.
5La tecnologia avanzata si muove attorno al sistema per garantire che il cerchio dinamico di alta affidabilità.
6- Nuovo design dei condotti e miglioramento dell'effetto di raffreddamento.
7. rigidità statica, rigidità dinamica del piccolo palloncino portante, aumentando la capacità della tavola di vibrazione, migliorare le prestazioni a bassa frequenza.
Parametri tecnici della tabella delle vibrazioni orizzontali (prova sull'asse Z)
Parametri tecnici della tabella verticale delle vibrazioni (prova sull'asse X,Y):

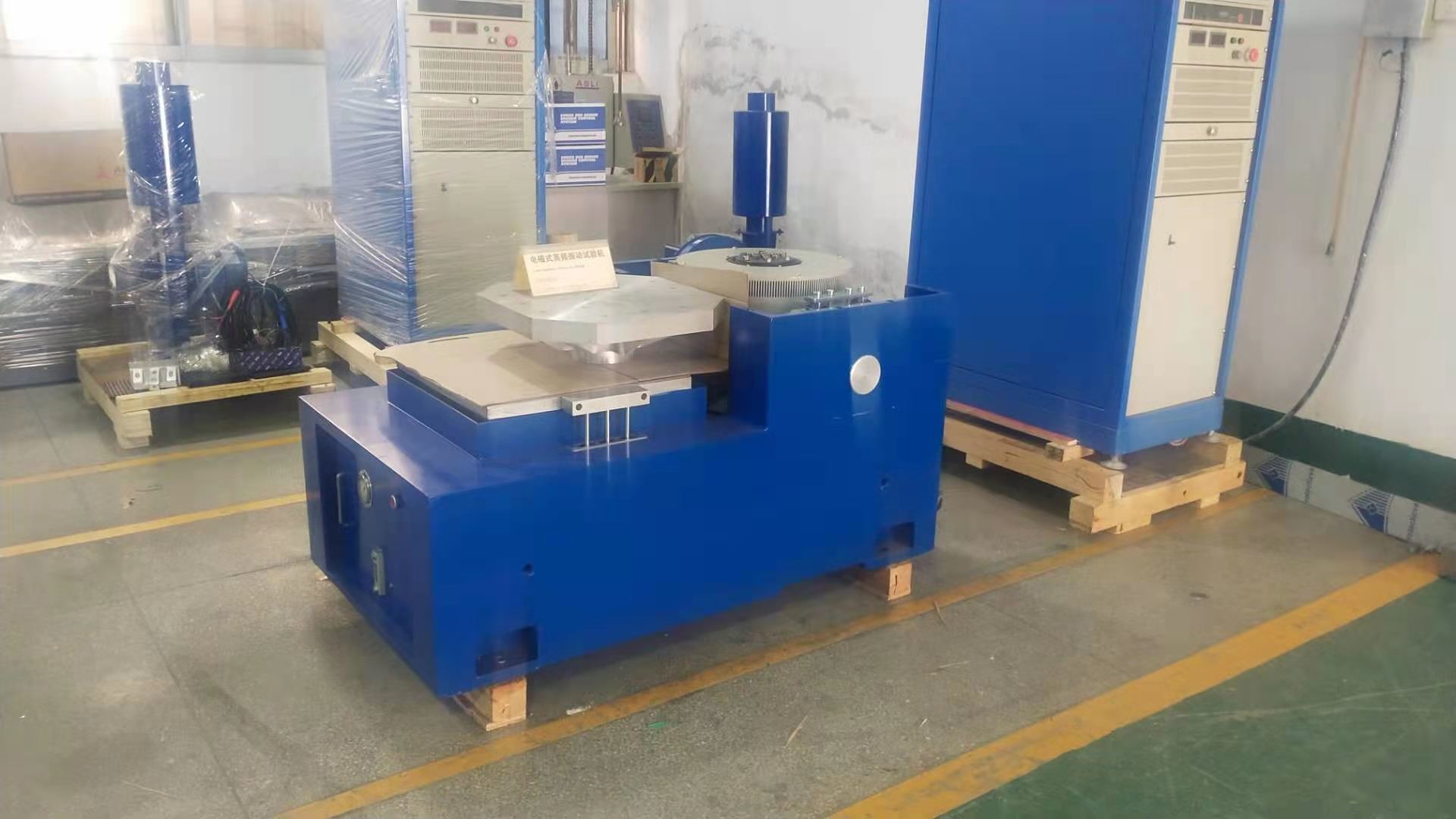

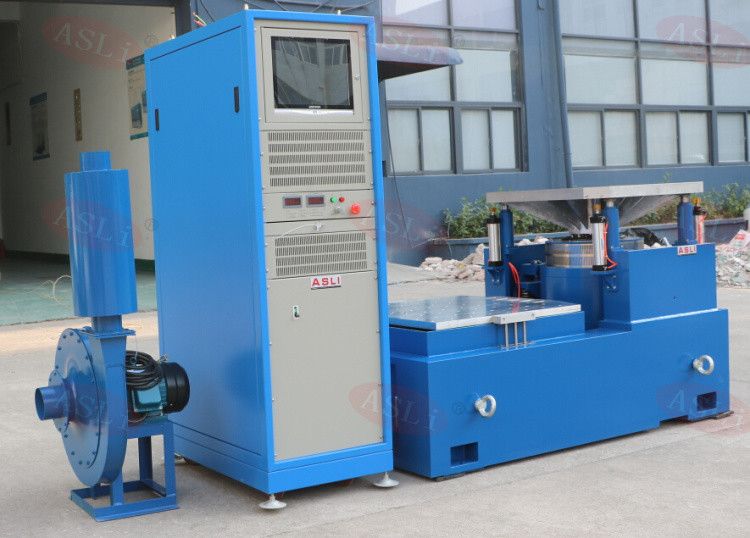

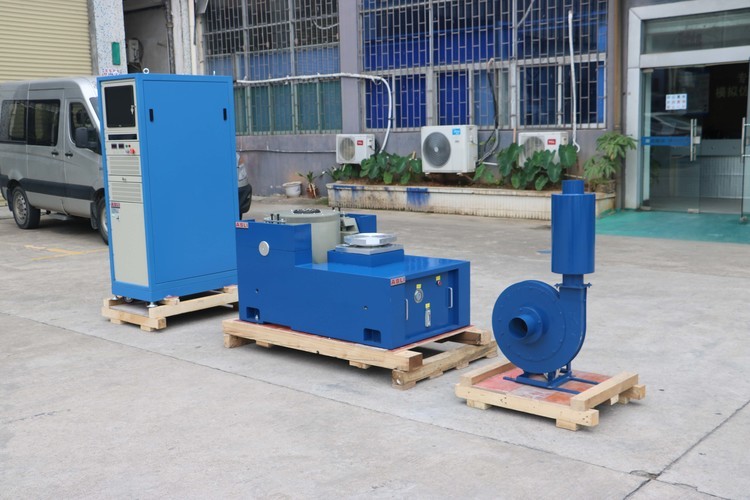

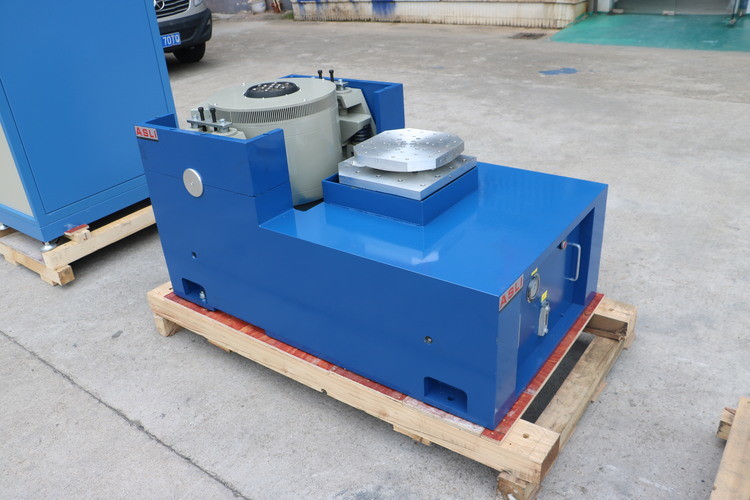

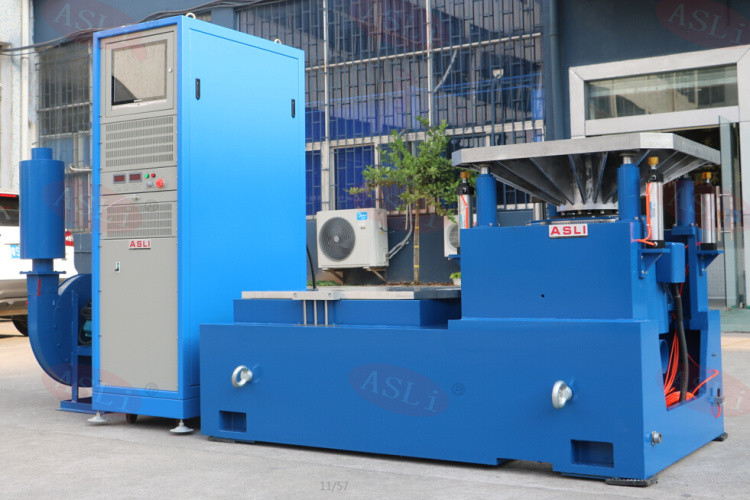

Foto per riferimento:
Visita del cliente Società ASLi:
Se avete qualche dubbio o necessità riguardo alla scossa elettrodinamica ad alta frequenza di buona qualità ISTA/ASTM, non esitate a inviare la vostra richiesta.
