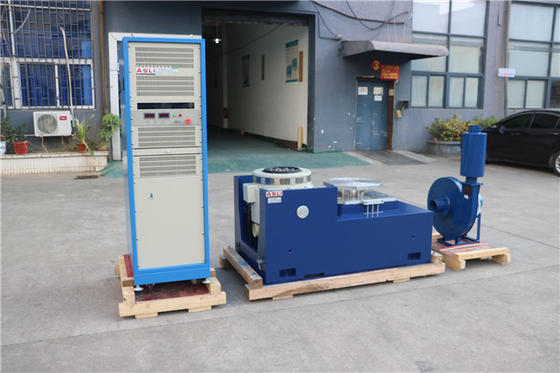

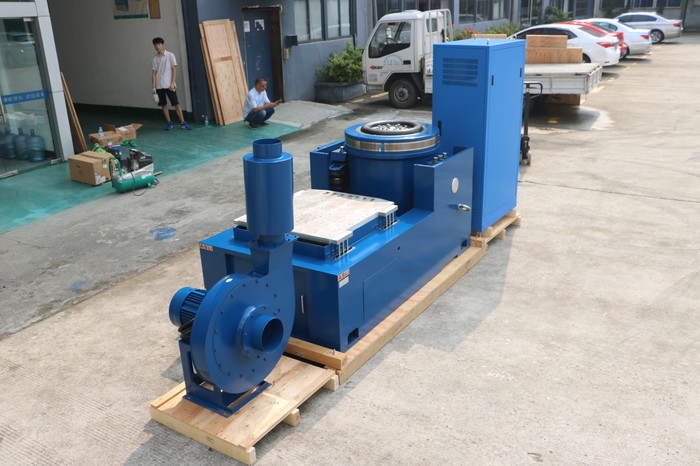

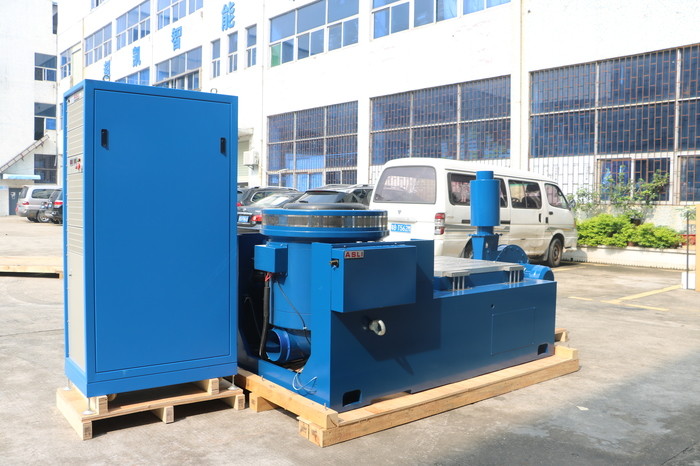

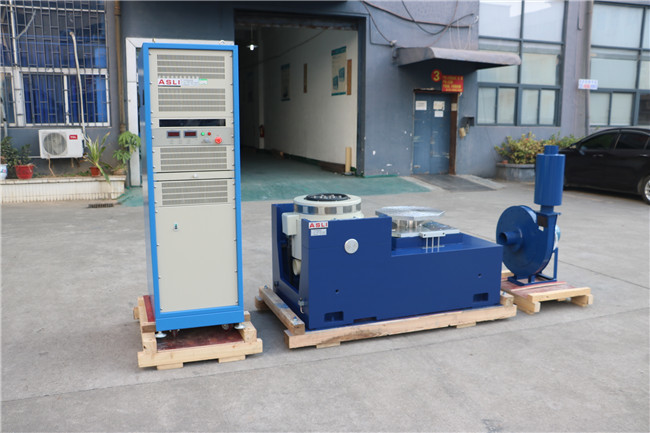

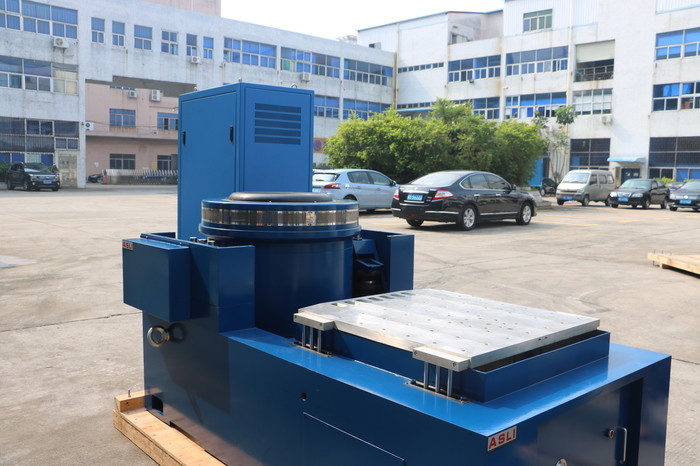

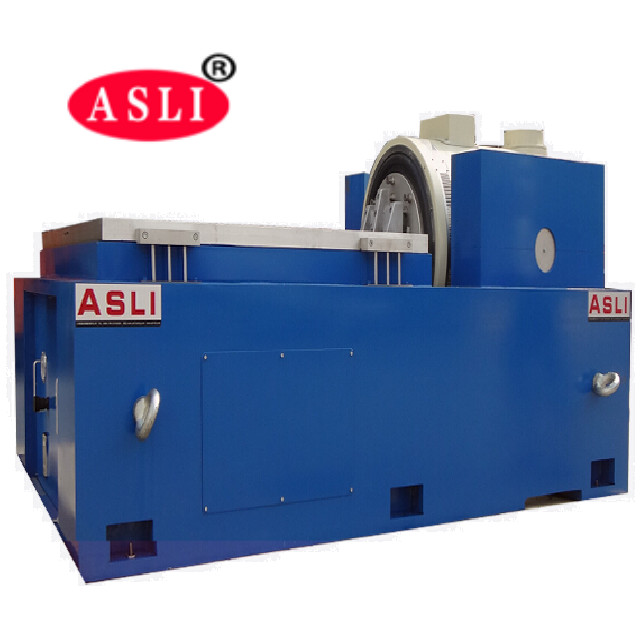

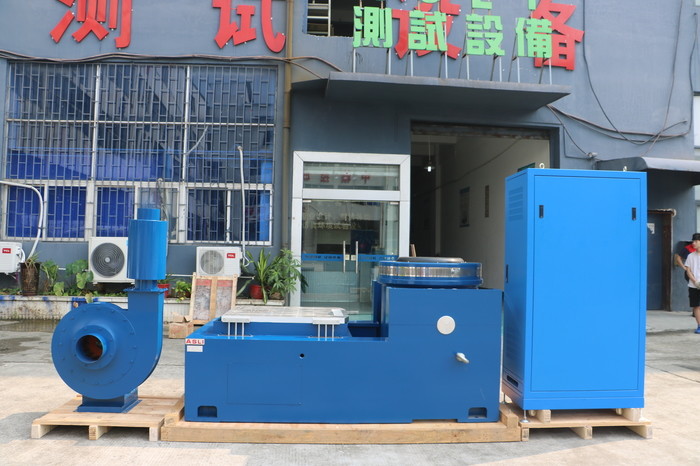

Banco di prova ad alta frequenza 2A di vibrazione di simulazione di trasporto di ISTA
Product Details
| Forza di vibrazione: | 6000N | Applicazione: | Pacchetto |
|---|---|---|---|
| Direzione delle vibrazioni: | 3 Asse | Standard di prova: | ista 2a |
| Frequenza: | 3~3500 Hz | Accelerazione: | 100 g |
| Evidenziare |
Banco di prova di vibrazione di simulazione di trasporto,banco di prova di vibrazione 2A,Tester di vibrazione di ISTA |
||
Product Description
Il banco di prova per vibrazioni di simulazione del trasporto ad alta frequenza ISTA 2A è progettato per test completi di risposta alle vibrazioni. Dopo il montaggio, il primo passo è eseguire un'indagine sulla risposta alle vibrazioni per verificare la funzione dell'oggetto di prova ed esaminare l'influenza delle risonanze sull'intera gamma di frequenze. Per tutti i tipi di test, le risonanze vengono identificate mediante una scansione sinusoidale.
Il sistema supporta le seguenti modalità di test:
- Vibrazione sinusoidale a frequenza fissa
- Vibrazione a scansione
- Vibrazione casuale
- Urto classico
Scarica il documento tecnico per l'archiviazione e il riferimento:
Scarica apparecchiatura di prova per vibrazioni ES-6 (PDF)- Metodo di impostazione:Menu cinese e inglese con funzionamento tramite computer, utilizzando sistemi di monitoraggio e controllo specializzati. I dati dell'intero processo possono essere elaborati e restituiti.
- Funzioni di visualizzazione:Visualizzazione dinamica delle curve di test, dati multicanale e conteggi dei dati.
- Registratore di curve:Registrazione in tempo reale dei dati di test con acquisizione automatica dei dati. I risultati dei test possono essere archiviati e stampati.
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s²) | Velocità nominale (m/s) | Spostamento nominale (p-p) mm | Carico massimo (Kg) | Bobina mobile (Kg) | Dimensioni della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- Installazione semplice — può essere completata dall'utente.
- Interfaccia utente: touchscreen LCD per la modalità locale e PC-Windows (tramite Ethernet) per la modalità remota.
- Modalità locale: avvio rapido di un test predefinito; decine di specifiche di test possono essere archiviate.
- Modalità remota: funzionamento completo del sistema, inclusa la definizione del test, l'archiviazione delle specifiche di test su MOSTAR, il controllo del test, la revisione dei dati del test e la documentazione.
Il banco di prova per vibrazioni è prodotto utilizzando una struttura a doppio circuito magnetico, cerchi d'azione autogeneranti dello scheletro, supporto ad aria, cuscinetti a rulli e guida lineare, e isolamento del perno. Queste tecnologie avanzate, moderne e specializzate consentono di completare test di vibrazione sinusoidale su tre assi X, Y e Z e test di vibrazione casuale a banda larga, nonché test di impulsi classici (semisinusoidale, trapezoidale, a dente di sega) e test dello spettro di risposta agli urti.
- Lo scheletro della bobina mobile attentamente progettato offre una frequenza di risonanza assiale del primo ordine più elevata.
- Armatura leggera ad alta rigidità, che raggiunge una frequenza di 4500 Hz.
- Controllo tramite linea di connessione al computer per l'archiviazione immediata dei materiali.
- Grafico di controllo del display.
- Design a bassa resistenza e alte prestazioni — alta efficienza a basso costo.
- Alta affidabilità con basso tasso di guasto.
In caso di domande o requisiti relativi al banco di prova per vibrazioni di simulazione del trasporto ad alta frequenza ISTA 2A, non esitate a inviare la vostra richiesta.
Product Highlights
Banco per test di vibrazioni ISTA 2A con forza 6000 N, test a 3 assi, frequenza 3-3500 Hz e accelerazione 100 g. Dispone di doppio circuito magnetico, touch screen LCD e telecomando per PC. Ideale per la simulazione del trasporto di pacchi con elevata affidabilità ed efficienza.
