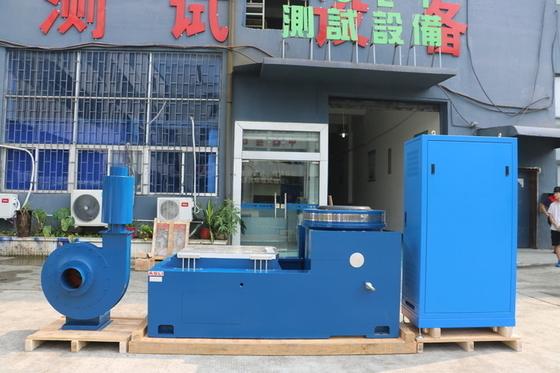

Tipo Shaker Table For Vibration Tests ad alta frequenza di elettrodinamica
Product Details
| Forza sinusale: | 30000N | Frequenza: | da 3 a 2500 Hz |
|---|---|---|---|
| Velocità: | 10,8 m/s | Dislocazione: | 80mm o su misura |
| Direzione delle vibrazioni: | verticale o x,y,z | Capacità di carico: | 450 kg |
| soddisfare standard: | ISTA | Funzione: | prova di vibrazione casuale |
| Evidenziare |
1.8m/s Shaker Table,30000N Shaker Table,Tipo vibrazione Shaker Table di elettrodinamica |
||
Product Description
Questa tavola agitatrice ad alta frequenza utilizza la tecnologia di modulazione della larghezza dell'impulso sinusoidale da un amplificatore di potenza digitale.utilizzando l'alimentazione di commutazione ad alta frequenza dell'effetto di campo MOSFET, un circuito digitale amplifica e ripristina il segnale di bassa tensione in ingresso dal controller.guidare il movimento del tavolo di estensioneI componenti principali dell'amplificatore di potenza digitale comprendono l'unità di controllo frontale, il modulo di amplificatore di potenza, il circuito di protezione, la sezione di alimentazione e l'armadio elettrico.
Scaricare il banco di prova di vibrazione ad alta frequenza ES-30 (PDF)
- Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
- Disegno di circuito a due magneti: bassa perdita di flusso magnetico, struttura compatta e layout razionale.
- Cuscinetti a rulli a roccia con orientamento di rigidità del corpo composito rettilineo e orientato all'importazione, che forniscono un'eccellente capacità di carico eccentrico.
- Fondamento di isolamento Trunnion dedicato all'uso di ormoni, con comodo impianto mobile.
- La tecnologia avanzata del sistema in movimento garantisce un'elevata affidabilità del cerchio dinamico.
- Il nuovo design dei condotti migliora l'effetto di raffreddamento.
- La rigidità statica e la rigidità dinamica del cuscinetto sono ottimizzate, aumentando la capacità della tavola di vibrazione e migliorando le prestazioni a bassa frequenza.
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Dislocamento nominale (p-p) mm | Mass. carico (kg) | Capole di movimento (kg) | Dimensione della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
| Modello | Peso (kg) | Frequenza massima (Hz) | Dimensione della panca |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (banca rotonda) | 220 | 350 | Φ1200 |
Siamo un produttore di attrezzature di prova di lunga data.ci siamo dedicati alla simulazione di attrezzature di prova ambientale e macchine di prova meccaniche per vibrazioni e urtiIl nostro Vibration Shaker Table, che soddisfa gli standard ISTA e esegue test di scossa casuali, è uno dei nostri prodotti star. Abbiamo ottenuto la certificazione CE per questa macchina.
Se avete domande o esigenze riguardanti il tavolo di agitazione ad alta frequenza di tipo elettrodinamica per i test di vibrazione, non esitate a contattarci.
Product Highlights
Il tavolo vibrante ad alta frequenza elettrodinamico offre una forza sinusoidale di 30.000 N, 3-2.500 Hz, carico massimo di 450 kg e test di vibrazione casuale conformi a ISTA. Presenta una bassa dispersione del flusso magnetico, un raffreddamento migliorato e uno spostamento e una direzione delle vibrazioni personalizzabili. Certificato CE con 25 anni di esperienza nella produzione.
