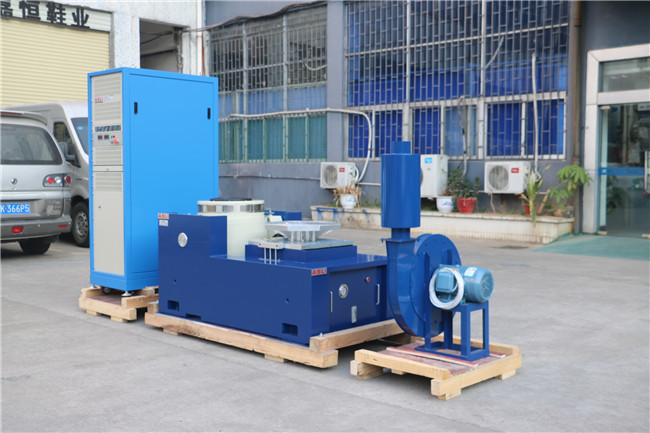

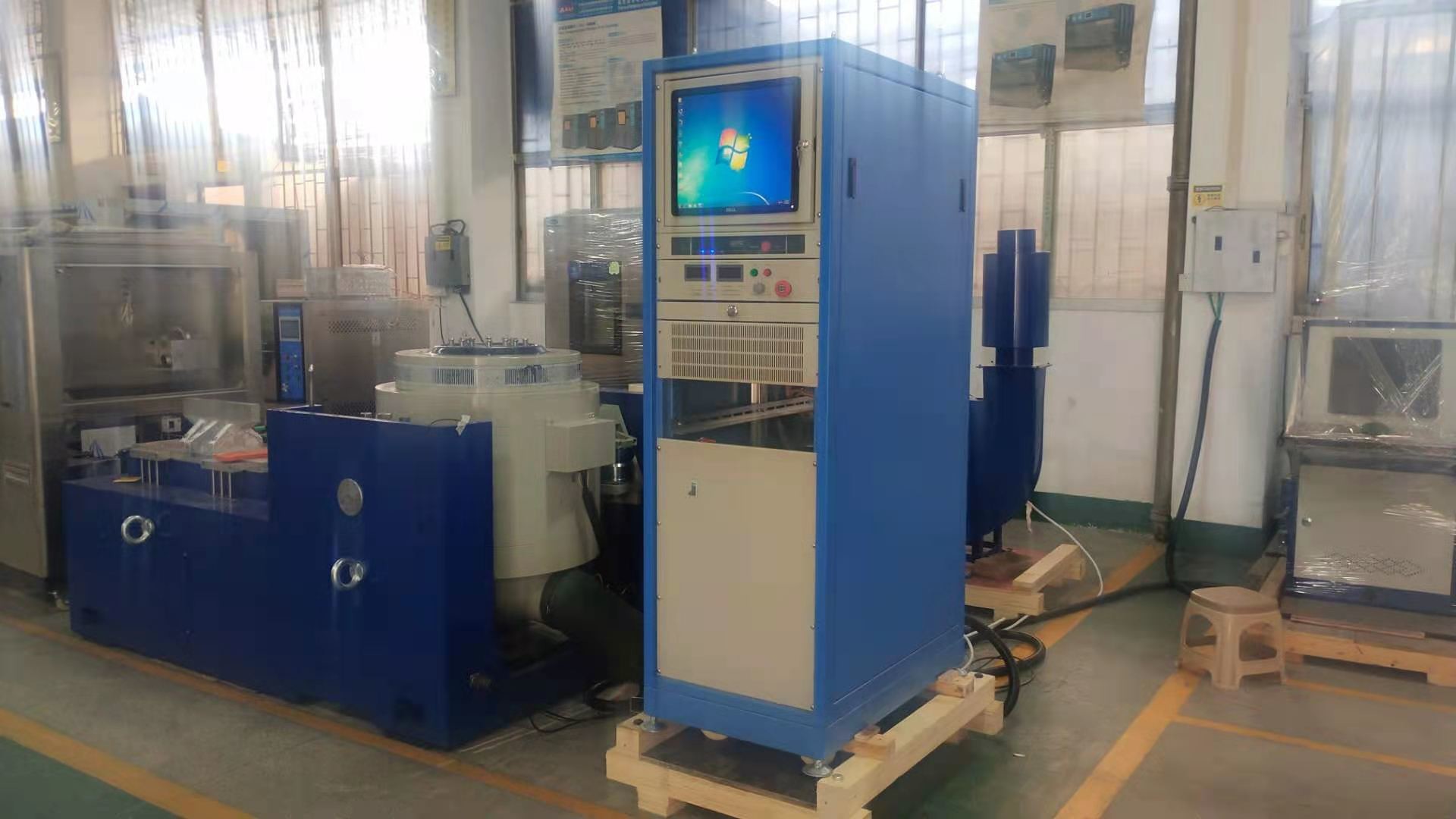

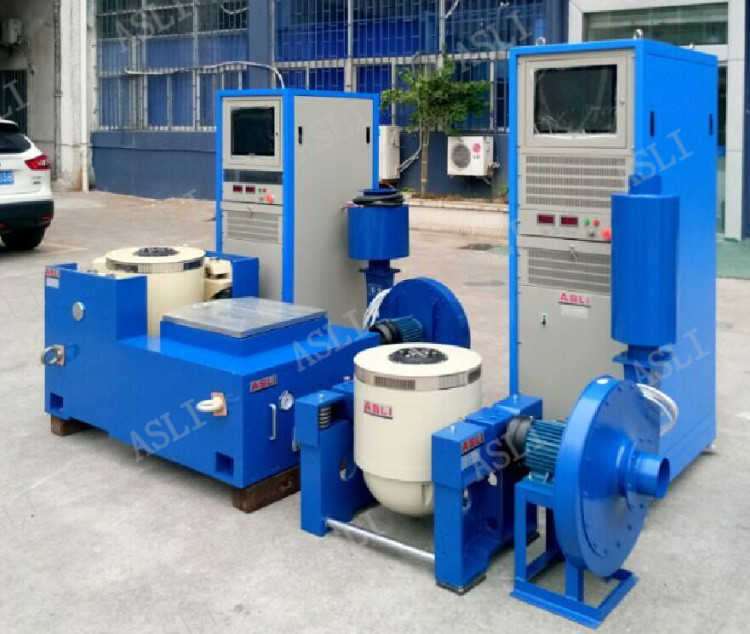

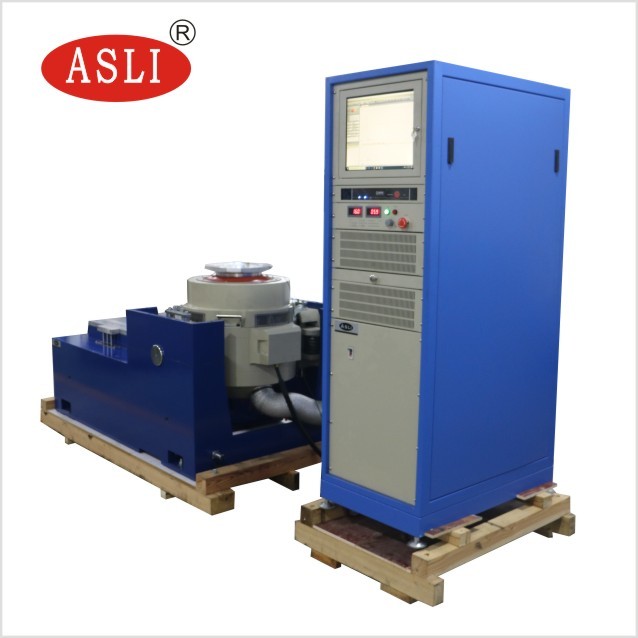

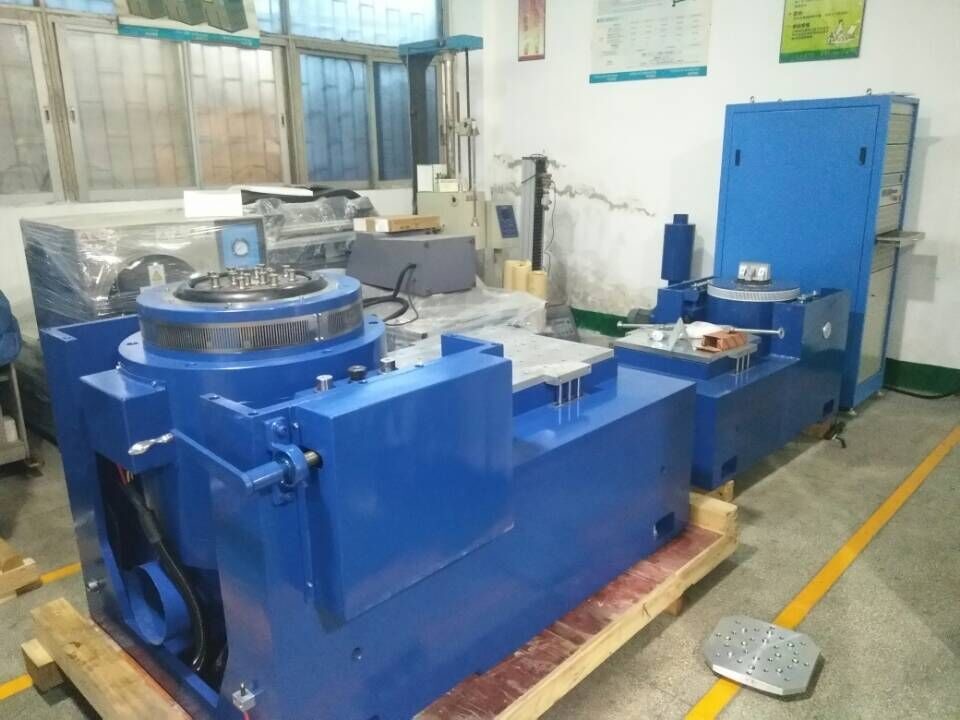

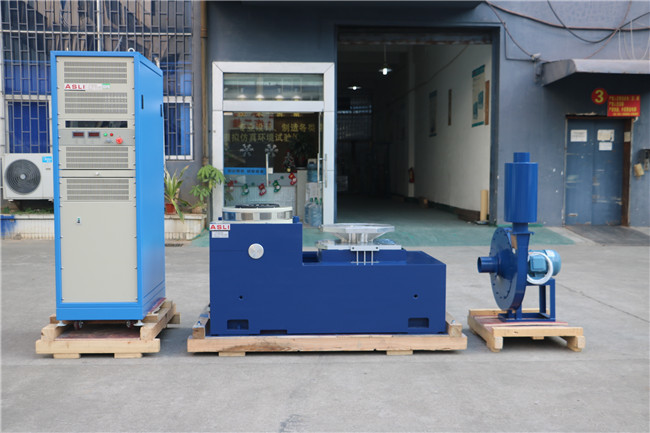

Macchina della prova di vibrazione di seno di 3 assi per prova di vibrazione e di scossa
Product Details
| Standard di prova: | MIL-STD-810G | Direzione di vibrazione: | 3 assi |
|---|---|---|---|
| Forza dell'agitatore: | 20kn | Adatto per: | Elementi della prova 300kgs di carico massimo |
| Gamma di frequenza: | 3 ~ 3500Hz | Accelerazione: | 100 g |
| applucatuib: | Parti auto | Funzione: | Prova di vibrazione e di scossa |
| Evidenziare |
Macchina di carico della prova di vibrazione 300kgs,Macchina della prova di vibrazione 20KN,Strumento di misura di vibrazione di seno |
||
Product Description
Per aiutarci a consigliare il modello più adatto al vostroMacchina per la prova delle vibrazioni sinusoidali a 3 assi(Apparecchiatura di misurazione delle vibrazioni per le prove di scossa e di vibrazione), si prega di preparare le seguenti informazioni e di inviarle con la richiesta:
- Descrizione dell'esemplare
- Massa di prova del campione
- Dimensioni del campione
- Profil di prova (se disponibile)
- Accelerazione massima richiesta per la prova
- Direzione di prova: assi X, Y, Z o solo direzione Z
| Specifica del sistema | ||
|---|---|---|
| Modello di sistema | ES-20 | |
| Intervallo di frequenza (Hz) | 3 ~ 3500 | |
| Forza nominale (N) | Sine | 20000 |
| Casual | 20000 | |
| Shock | 40000 | |
| Accelerazione massima | Sine (m/s2) | 1000 |
| Indice di velocità (m/s2) | 1000 | |
| Sconto (m/s2) | 2000 | |
| Velocità massima | Sine (m/s) | 1.8 |
| Sconvolgimento (m/s) | 1.8 | |
| Dislocamento massimo (mm p-p) | 51 | |
| Massa della bobina mobile | 30 kg | |
| Dimensione della bobina mobile | Diametro 320 mm | |
| Carico massimo | 300 kg | |
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Dislocamento nominale (p-p mm) | Max. carico (kg) | Spirale mobile (kg) | Dimensione della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
- Due circuiti magnetici, bassa perdita di flusso magnetico, struttura compatta e design razionale.
- Cuscinetti a rulli a roccia con orientamento di rigidità del corpo composito rettilineo e orientato all'importazione, che forniscono un'eccellente capacità di carico eccentrico.
- Fondamento di isolamento Trunnion dedicato all'uso di ormoni, con comodità mobile per l'installazione.
- La tecnologia avanzata del sistema di movimento garantisce un'elevata affidabilità del cerchio dinamico.
- Il nuovo design dei condotti migliora l'effetto di raffreddamento.
- rigidità statica e rigidità dinamica del cuscinetto con effetto piccolo palloncino, aumentando la capacità della tavola di vibrazione e migliorando le prestazioni a bassa frequenza.
Se avete bisogno di ulteriori informazioni sulMacchina per la prova delle vibrazioni sinusoidali a 3 assi(Vibration Measuring Equipment for Shock and Vibration Test), non esitate a inviare la vostra richiesta.
Product Highlights
La macchina per test di vibrazione sinusoidale a 3 assi ES-20 è conforme a MIL-STD-810G, forza 20 KN, 3 ~ 3500 Hz, accelerazione 100 g, carico 300 kg. Ideale per prove di urti e vibrazioni sui ricambi auto. Disponibili modelli durevoli, efficienti e personalizzabili.
