Sistema di prova di vibrazione elettrodinamica ad alta frequenza per test di urti e vibrazioni
vibration test equipment ES-20.pdf
perché è necessario il test di vibrazione
Non è difficile capire che le vibrazioni possono influenzare la durata e l'affidabilità dei sistemi o delle strutture dei macchinari e causare problemi come danni, arresti anomali e guasti catastrofici. La misurazione delle vibrazioni è un'importante contromisura per prevenire il verificarsi di questi problemi
Non esitate a contattarci immediatamente per qualsiasi vostra domanda.

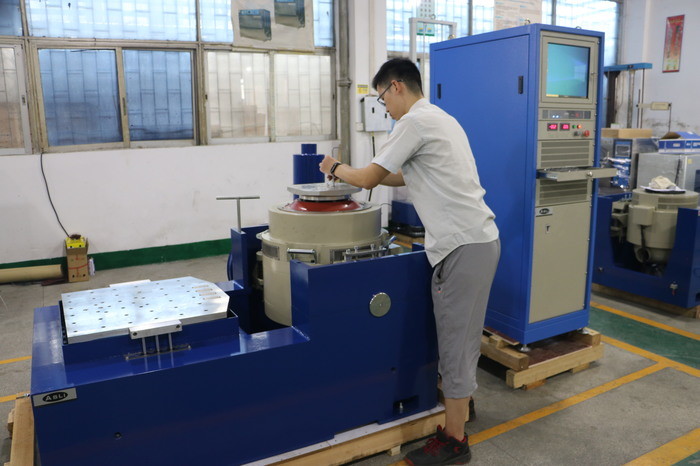

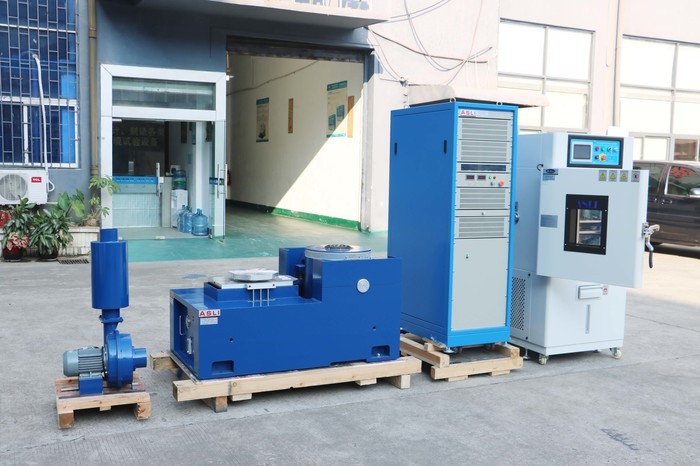

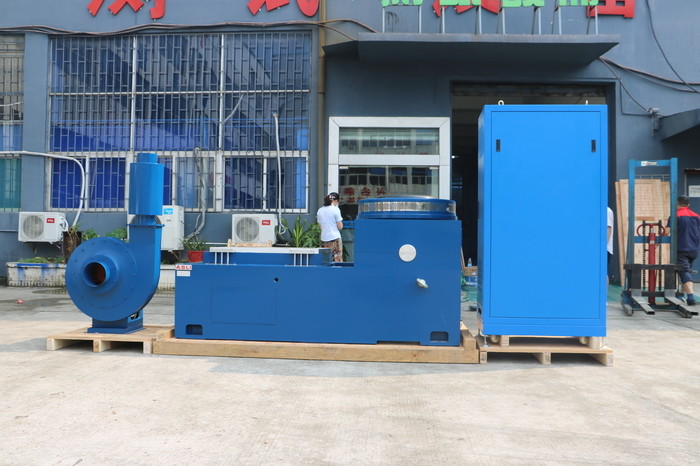

Composizione del sistema di prova

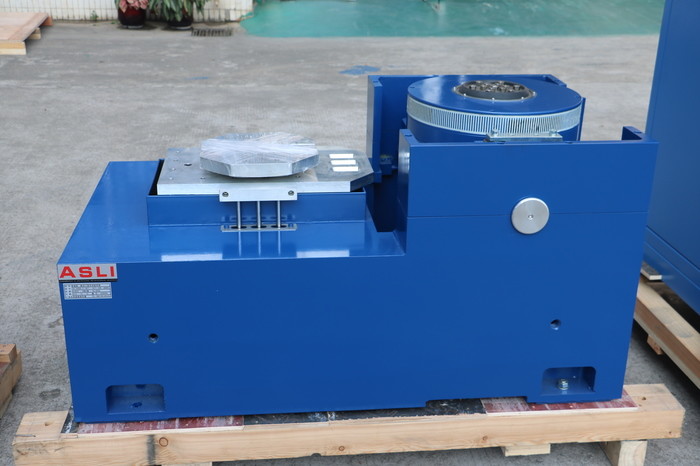

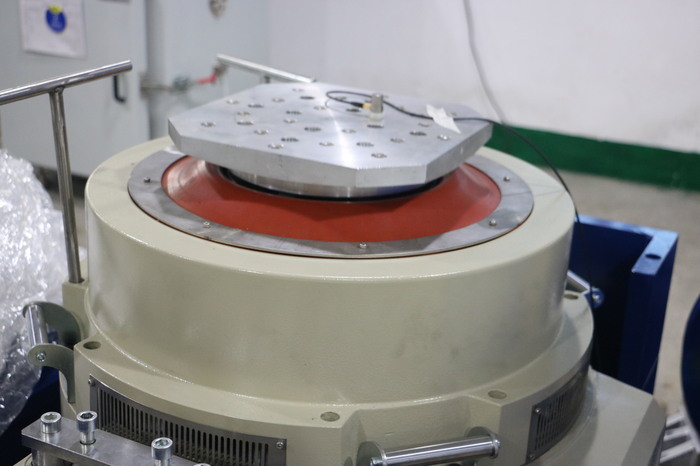

1. Generatore di vibrazioni orizzontali monoblocco
2. Tavolo di espansione verticale
3. Ventola di raffreddamento con silenziatore
4. Amplificatore di potenza a commutazione digitale
5. Strumento di misurazione e controllo delle vibrazioni multifunzione.
Sistema di prova di urti e vibrazioni da 4000 kgf, 100 G per test di vibrazioni MIL STD 810 G 514.6Specifiche
| Nome | Banco di prova vibrazioni per batterie per auto EN50604 IEC62133 UN38.3 per test di laboratorio | ||||||||
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Gamma di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Spostamento nominale (p-p)mm | Carico massimo (Kg) | bobina mobile (Kg) | Dimensione della bobina mobile (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
In caso di dubbi o necessità sul sistema di prova di vibrazione elettrodinamica ad alta frequenza per test di urti e vibrazioni, non esitate a inviare la vostra richiesta.
