Macchina ad alta frequenza elettromagnetica della prova di vibrazione per prova di vibrazione accelerata
Product Details
| Applicazione: | materiale, parti di automobili, imballaggi, prodotti per la casa | Voltaggio: | 380 V |
|---|---|---|---|
| Servizio post-vendita fornito: | Supporto tecnico video, supporto online, ingegneri disponibili per la manutenzione dei macchinari al | Garanzia: | 1 anno |
| Industrie applicabili: | civile, apparecchi elettronici, automotive, ricambi, elettronica, aviazione | Nome del prodotto: | sistema di prova delle vibrazioni |
| Forza agitatrice: | 3KN | Adatto per: | Elementi della prova 300kgs di carico massimo |
| Gamma di frequenza: | 3~3500HZ | Funzione: | Test di vibrazione accelerato |
| Evidenziare |
Caricamento di macchina della prova di vibrazione 300kgs,Macchina della prova di vibrazione 3KN,Macchina di prova accelerata elettromagnetica di vibrazione |
||
Product Description
L'ES-3A è un sistema di prova di vibrazione elettromagnetica ad alte prestazioni progettato per test di vibrazione accelerata su un'ampia gamma di frequenze. Fornisce un'eccitazione precisa e affidabile per profili di test sinusoidali, casuali e d'urto, rendendolo adatto a un ampio spettro di applicazioni industriali e di ricerca.
Scarica il PDF del tester di vibrazioni ES-3A (scheda tecnica)
Per aiutarci a raccomandare il sistema di prova di vibrazione più adatto alle tue esigenze, ti preghiamo di preparare e inviare i seguenti dettagli con la tua richiesta:
- Descrizione del campione
- Massa del campione in prova
- Dimensioni del campione
- Profilo di test (se disponibile)
- Accelerazione massima richiesta per il test
- Direzione del test: assi X, Y, Z o solo direzione Z

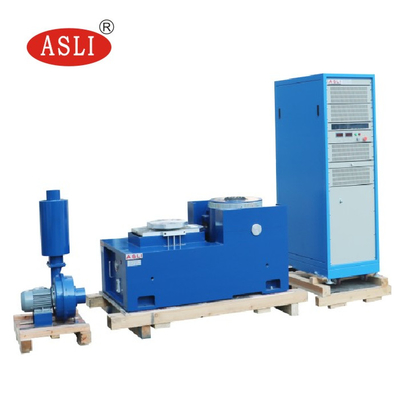

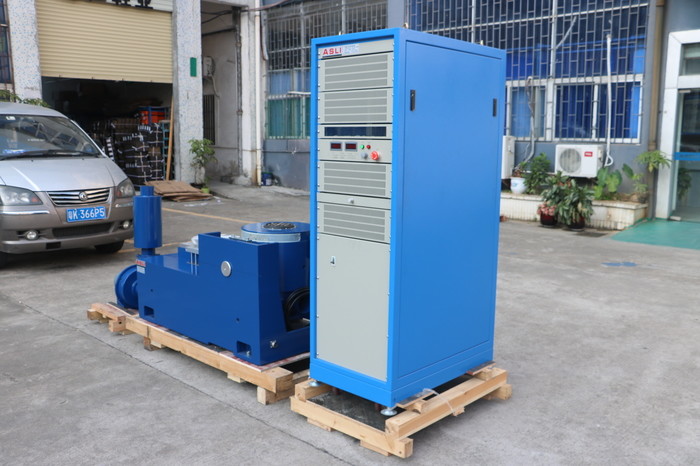

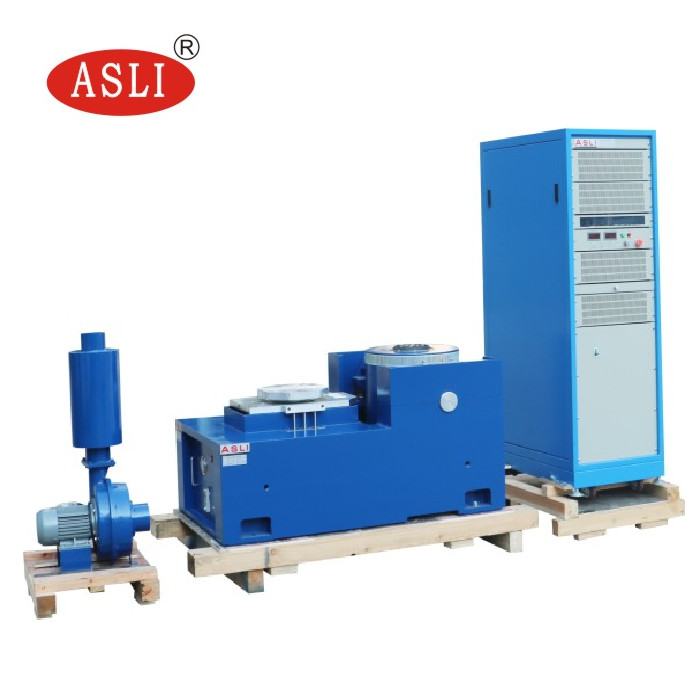

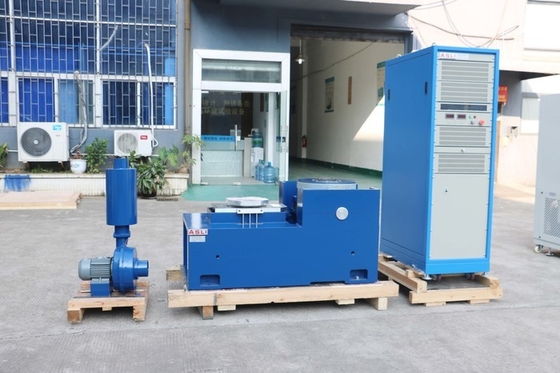

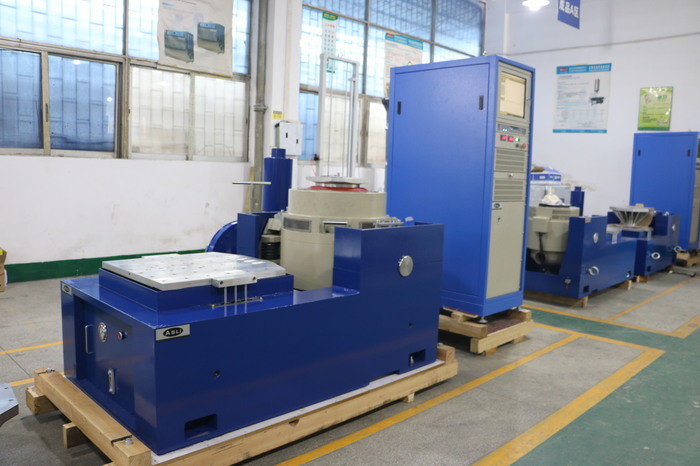

Sistema di prova di vibrazione raffreddato ad aria con tavola vibrante dinamica e dispositivo di fissaggio personalizzato per il campione.
| Specifiche del sistema | |
|---|---|
| Modello di sistema | ES-3 |
| Intervallo di frequenza (Hz) | 3 – 3500 |
| Forza nominale – Sinusoidale (N) | 3000 |
| Forza nominale – Casuale (N) | 3000 |
| Forza nominale – Urto (N) | 6000 |
| Accelerazione massima – Sinusoidale (m/s²) | 1000 |
| Accelerazione massima – Casuale (m/s² RMS) | 1000 |
| Accelerazione massima – Urto (m/s²) | 2000 |
| Velocità massima – Sinusoidale (m/s) | 1.6 |
| Velocità massima – Urto (m/s) | 1.6 |
| Spostamento massimo – Corsa (mm p-p) | 25 |
| Massa bobina mobile | 3.5 kg |
| Dimensioni bobina mobile | Ø 230 mm |
| Carico massimo | 100 kg |
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s²) | Velocità nominale (m/s) | Spostamento nominale (mm p-p) | Carico massimo (kg) | Bobina mobile (kg) | Dimensioni bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Ø870 |

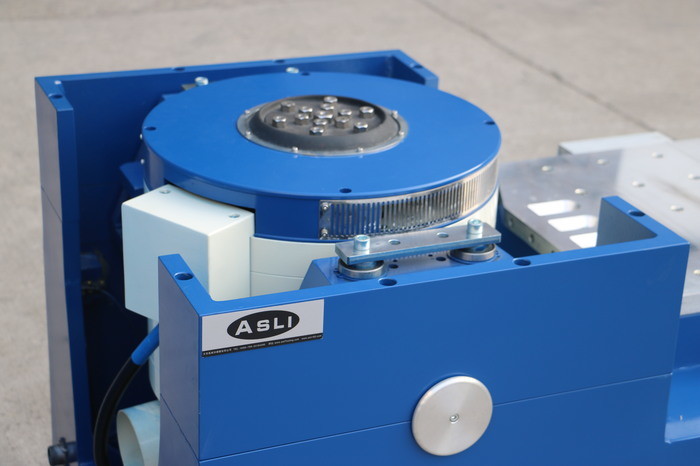

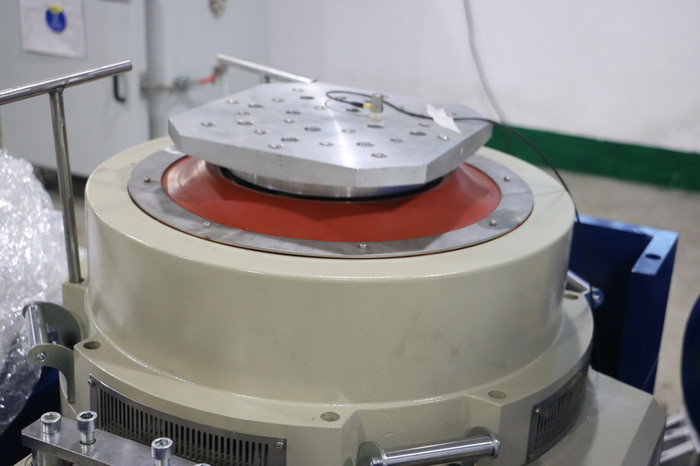

- Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale più elevata.
- Design a doppio circuito magnetico con bassa dispersione di flusso magnetico, struttura compatta e layout razionale.
- Cuscinetti a rulli per asta oscillante con rigidità del corpo composito dritta e orientata all'importazione, che fornisce un'eccellente capacità di carico eccentrico.
- Base di isolamento del perno dedicata all'uso per vibrazioni, con comoda installazione mobile.
- Tecnologia avanzata integrata in tutto il sistema mobile per garantire un'elevata affidabilità del cerchio dinamico.
- Nuovo design del condotto che migliora l'effetto di raffreddamento.
- Rigidità statica e rigidità dinamica del cuscinetto con piccolo effetto palloncino, che aumenta la capacità della tavola vibrante e migliora le prestazioni a bassa frequenza.
Domande sulla macchina di prova per vibrazioni elettromagnetiche ad alta frequenza per test di vibrazione accelerata? Benvenuti a contattarci per maggiori informazioni o una soluzione personalizzata.
