Per quale settore è adatto il tavolo a scossa?
Descrizione del prodotto
L'apparecchiatura di prova delle vibrazioni ha adottato la struttura del doppio circuito magnetico, i cerchi di azione dello scheletro auto-generati, il supporto aereo e i cuscinetti a rulli e la guida lineare,Isolamento trunnion tecnologia moderna avanzata e tecnologia speciale, può essere completato in prova di vibrazione sinusoidale a tre assi X,Y,Z e in prova di vibrazione casuale a banda larga, da completare con la classica (metà seno, trapezoidale,test dello spettro di risposta al polso e allo shock.
Non si limita solo ai pezzi di ricambio automobilistici, ma è anche ampiamente utilizzato nei settori della difesa nazionale, armi, aviazione, voli spaziali, comunicazione, elettronica, elettrodomestici,apparecchi per il trasporto e per la casa.
Parametri tecnici:
| Modello |
Sine nominale Forza (N) |
Classificato come casuale Forza (N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s)2) | Velocità nominale ((m/s) |
Dislocamento nominale (p-p) mm |
Mass. carico (kg) | bobina mobile ((Kg) |
Dimensione di Spirale di movimento ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Parametri tecnici dell'espansione orizzontale:
Parametri tecnici dell'espansione verticale:
La tavola può essere personalizzata.

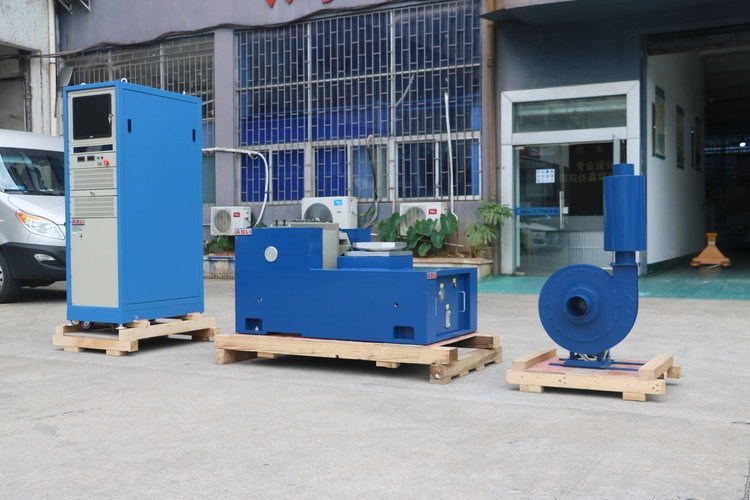

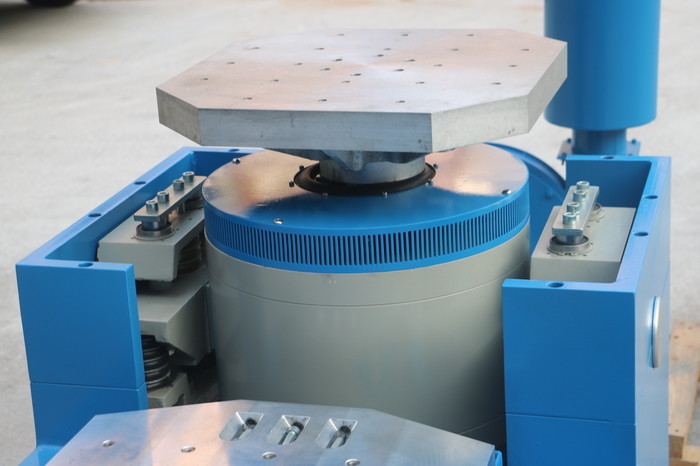

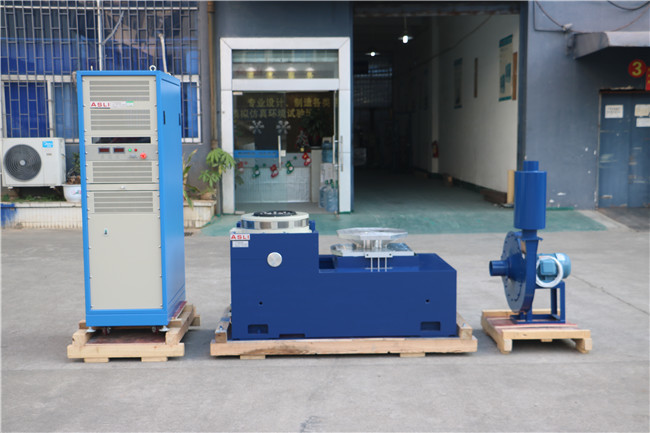

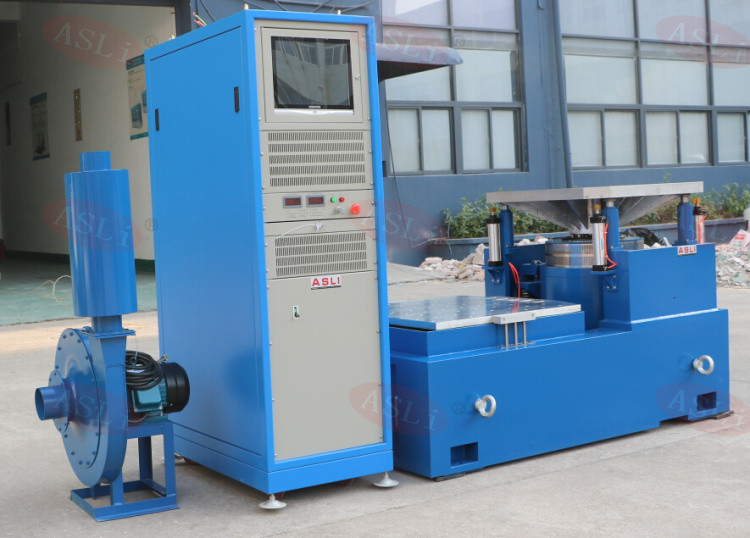

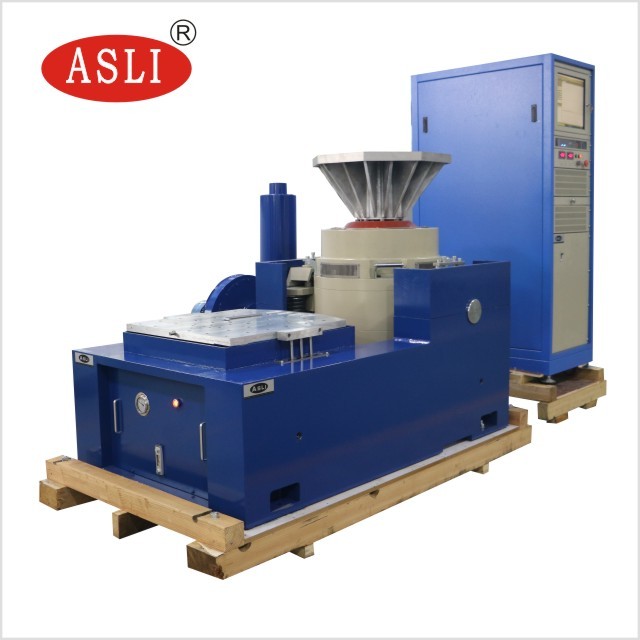

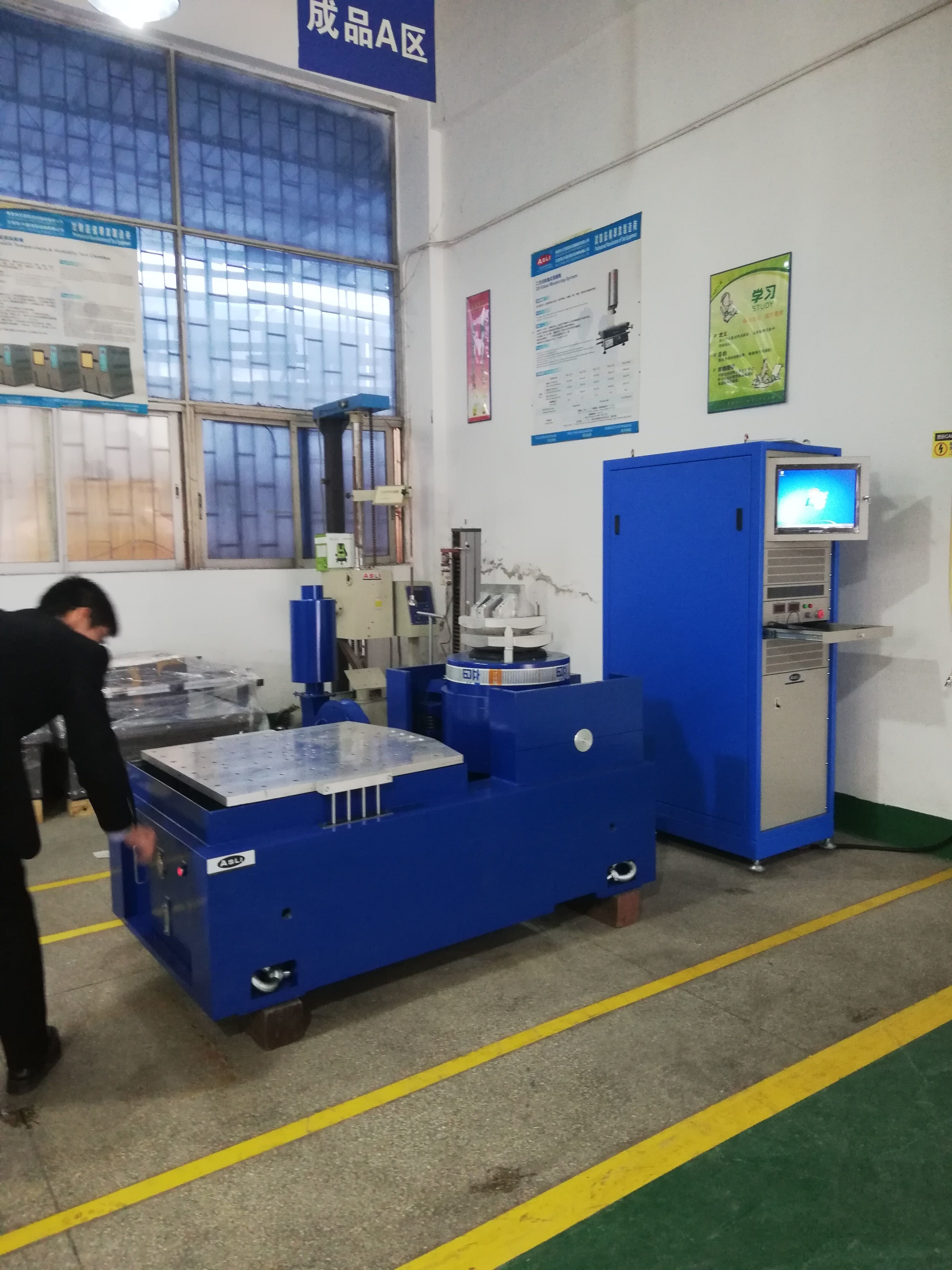

Immagini della tabella delle vibrazioni elettromagnetiche:

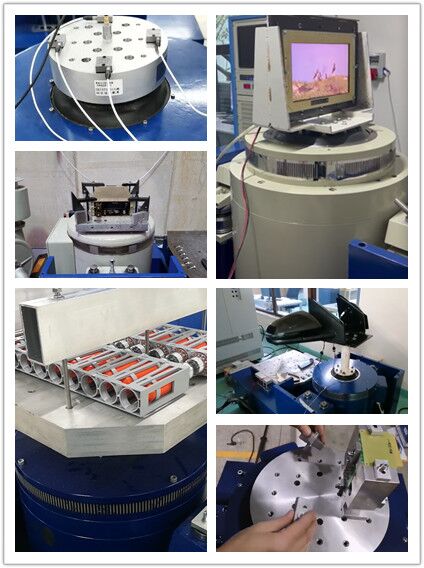

Tavola di vibrazione elettromagnetica per la prova di vibrazione sinusoidale del litio può essere combinato con una camera climatica:
Benvenuti alla vostra richiesta~ ^_^
