Tester di vibrazione elettrodinamica ad alta frequenza di simulazione del trasporto per la prova di vibrazione sinusoidale
Applicazione
"Squadratura a vibrazione ad alta frequenza" ha adottato la "struttura a doppio circuito magnetico", "cerchi di azione a scheletro auto-generati", "supporto aereo" e "rastrelli a rulli e guida lineare","isolamento a trunnion" tecnologia avanzata e speciale, può essere completato in prova di vibrazione sinusoidale a tre assi X, Y e Z e in prova di vibrazione casuale a banda larga, da completare con la classica (metà seno) prova di spettro di impulso e risposta allo shock.E' ampiamente usato nella difesa nazionale., armi, aviazione, aerospaziale, comunicazioni, elettronica, elettrodomestici, comunicazioni, elettrodomestici e altri settori.
(1) Forza nominale: forza sinusoidale 6000N; forza casuale 6000N; forza d'urto 12000N;
(2) Intervallo di frequenza: da 5 Hz a 3500 Hz, frequenza fissa, spazzatura avanti e indietro, seno, casuale, scossa
(3) Modalità di scansione a frequenza: lineare, logaritmica, scansione avanti e indietro, frequenza fissa
(4) Frequenza di scansione: da 1 a 32767
(5) Tempo di frequenza di scansione: frequenza fissa/singolo 1-3600 min, possono essere visualizzate le curve di frequenza di scansione.
(6) Accelerazione massima 1000 m/s2(senza carico)
(7) Carico massimo 180 kg
(8) Dislocazione massima: 25 mm p-p (senza carico), doppio picco
(9) Spostamento d'impatto: 25 mm
(10) Peso della bobina mobile: 6,5 kg
(11) Direzioni di vibrazione: verticale
(12) Ondata di vibrazione: seno, casuale, scossa
(13) Diametro della bobina mobile: Φ230 mm
(14) Dimensione del sistema di vibrazione ((mm): W850xH750xD550mm
(15) Peso del sistema di vibrazione: 590 kg

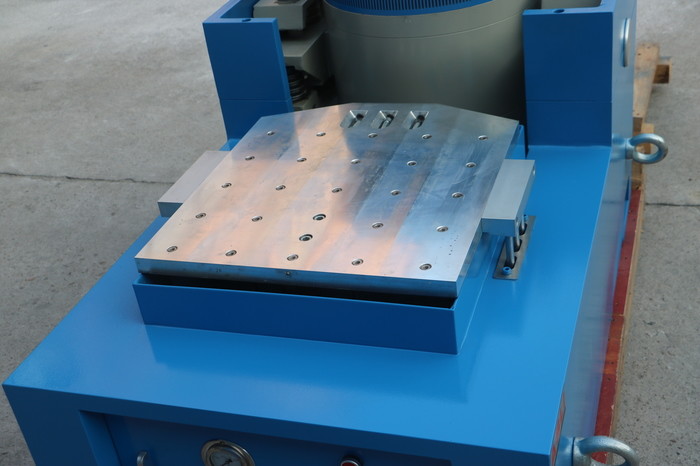

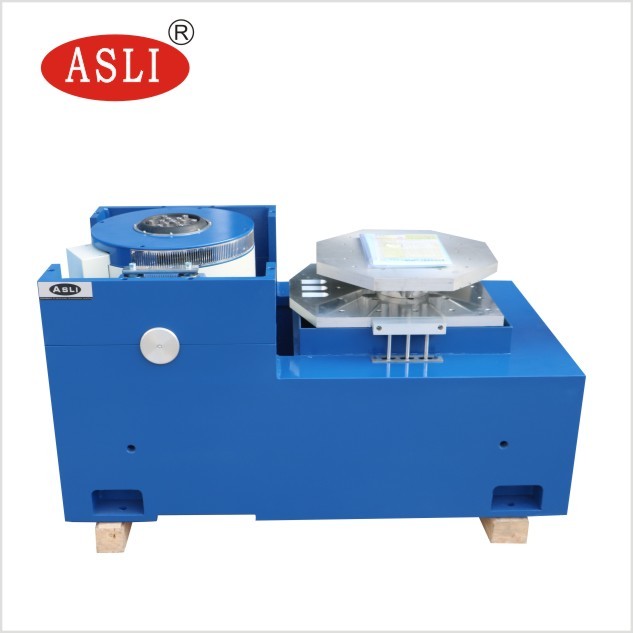

2-2 Dettagli dei componenti di vibrazione

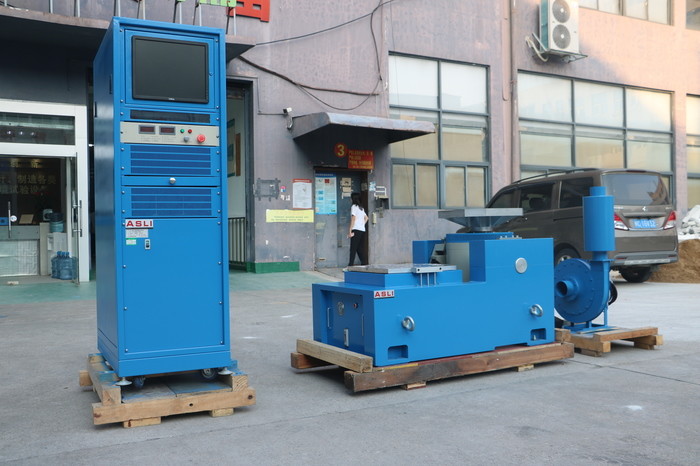

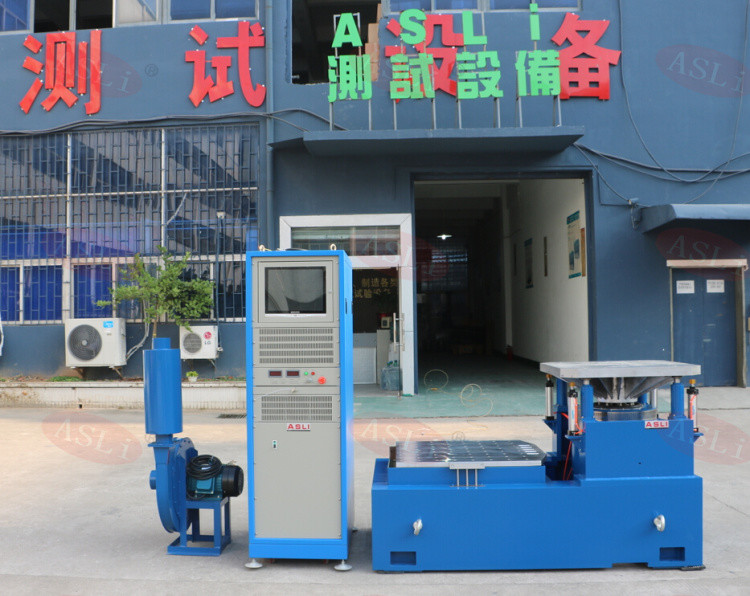

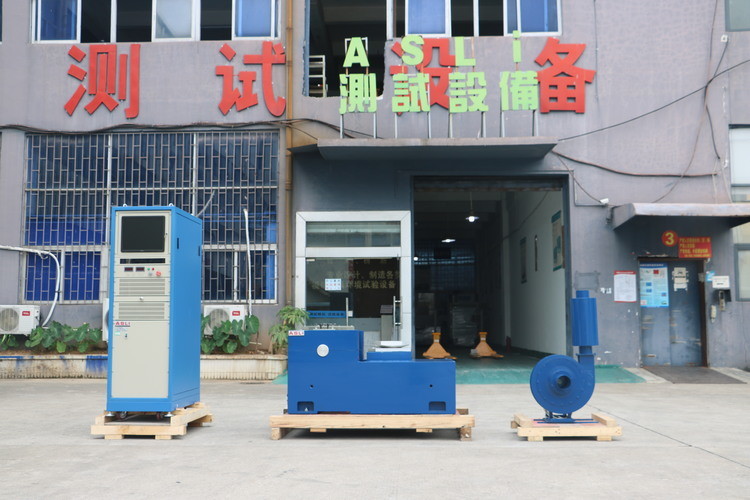

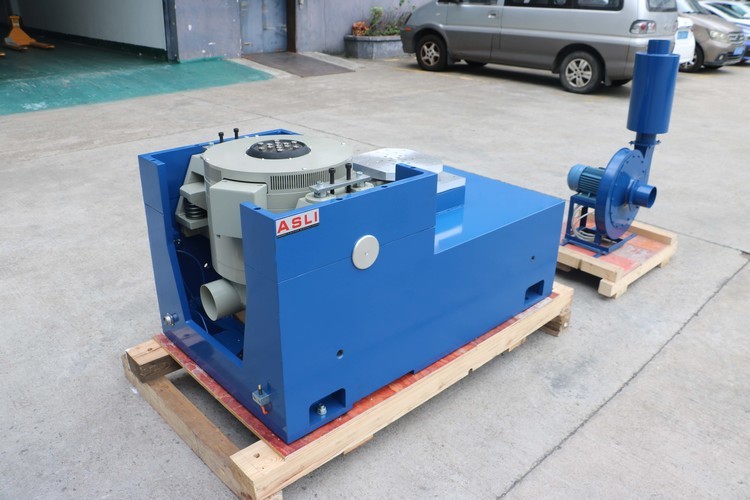

(1) Generatore di vibrazioni 1 set
(2) Controller di vibrazione 1 set
(3) Camera di connessione di comunicazione 1 set
(4) Amplificatore di potenza DA-6 1 set
(5) Potenza di eccitazione 1 pc
(7) Software di guida 1 set
(8) Sistema di raffreddamento 1 set
(9) Computer industriale 1 set
Parametri tecnici:
| Nome | Tavola di imballaggio/testatore di vibrazioni per parti di auto | ||||||||
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale ((m/s) | Dislocamento nominale (p-p) mm | Mass. carico (kg) | bobina mobile (Kg) | Dimensione della bobina mobile (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Se avete bisogno di ulteriori informazioni su Transport Simulation High Frequency Electrodynamics Vibration Tester for Sinusoidal Vibration Test, non esitate a inviare la vostra richiesta.
