apparecchiature di prova delle vibrazioni ES-10.pdf

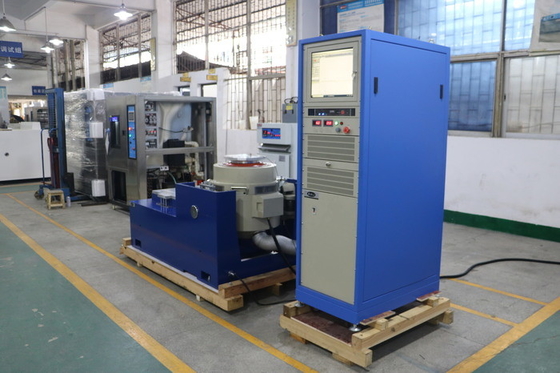

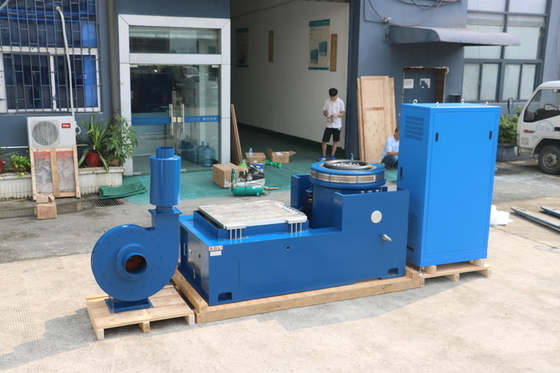

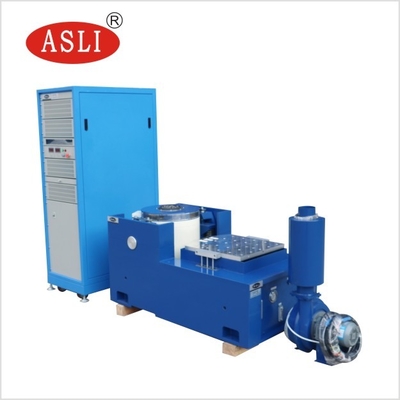

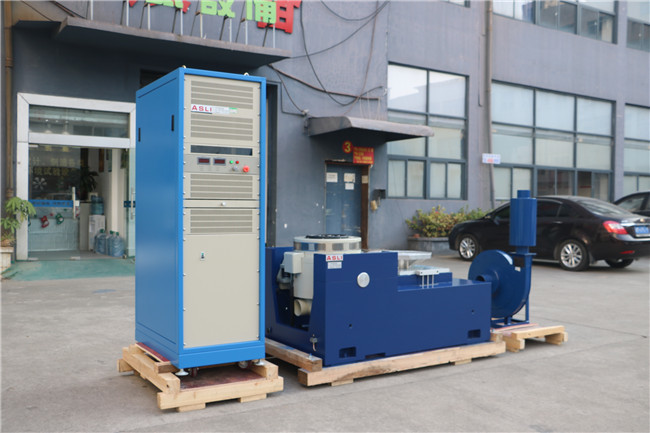

Sistema di vibrazione elettrodinamica ad alta frequenza verticale e orizzontale
Test di scossa a mezza onda senoidaledi Caratteristiche:

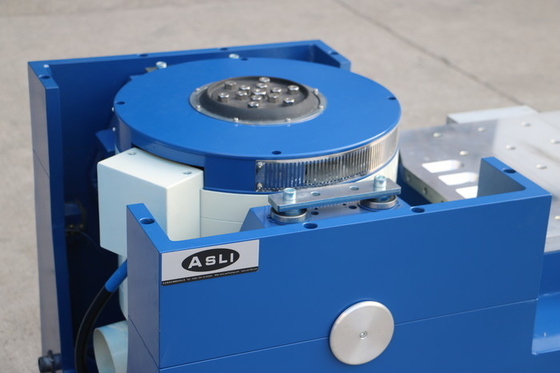

1Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
2- Circuito bi-magnetico, perdita di flusso magnetico bassa, struttura compatta e razionale.
3. cuscinetti a rulli rocker rod, orientamento della rigidità del corpo composito, capacità di carico eccentrica, rettilineo e orientato all'importazione.
4. Trunnion fondazione di isolamento dedicato all'uso di ormoni, l'installazione di comodità mobile.
5La tecnologia avanzata si muove attorno al sistema per garantire che il cerchio dinamico di alta affidabilità.
6- Nuovo design dei condotti e miglioramento dell'effetto di raffreddamento.
7- rigidità statica, rigidità dinamica del piccolo palloncino portante, aumentando la capacità della tavola di vibrazione, migliorando le prestazioni a bassa frequenza.
Sistema di vibrazione ((ES-10))
1 Parametri tecnici perSistema di vibrazione elettrodinamica ad alta frequenza verticale e orizzontale:
(1) Forza nominale: forza sinusoidale 10000N; forza casuale 10000N; forza d'urto 10000N;
(2) Intervallo di frequenza: da 5 Hz a 3500 Hz, frequenza fissa, spazzatura avanti e indietro, seno, casuale, shock
(3) Modalità di scansione a frequenza: lineare, logaritmica, scansione avanti e indietro, frequenza fissa
(4) Frequenza di scansione: da 1 a 32767.
(5) Tempo di frequenza di scansione: frequenza fissa/singolo 1-3600 min, possono essere visualizzate le curve di frequenza di scansione.
(6) Accelerazione massima 1000 m/s 2 (senza carico)
(7) Velocità massima: 1,8 m/s
(8) Spostamento massimo: 51 mmp-p (senza carico), doppio picco
(9) Spostamento da urto: 51 mm
(10) Peso della bobina mobile: 14 kg
(11) Direzioni di vibrazione: vibrazione verticale +orizzontale
(12) Ondata di vibrazione: seno, casuale, scossa
(13) Diametro della bobina mobile: Φ240 mm
(14) Dimensione del sistema di vibrazione ((mm): W1046*H660*D783mm
(15) Peso del sistema di vibrazione: 900 kg

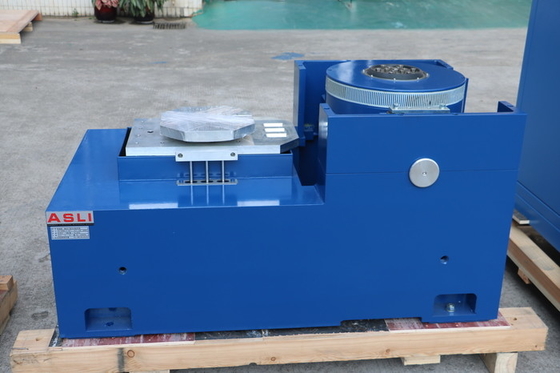

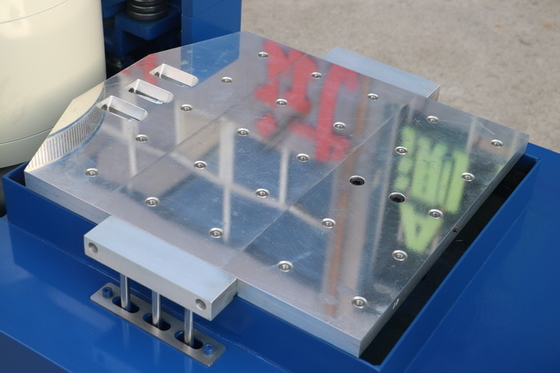

Caratteristiche del supporto orizzontale sulla macchina di prova delle vibrazioni:
All'interno di un piccolo banco di carico per realizzare una maggiore accelerazione e frequenza di lavoro, per migliorare la capacità di carico e le prestazioni di tutto il banco della macchina.
Il banco orizzontale e il banco a vibrazione sono di tipo integrale, con struttura perfetta, comodità di installazione e regolazione.
Strada a pressione statica, a forma di V, con capacità di resistenza alla pendenza e al pregiudizio.
Pompa di olio integrata, buona struttura e facile utilizzo.
Installare Requisito con la macchina di prova delle vibrazioni:
(1) Gli utilizzatori devono preparare carrelli elevatori e attrezzi di spostamento per spostare l'attrezzatura in quanto è molto pesante.
la porta è abbastanza grande da far entrare l'attrezzatura
(2) L'ambiente di funzionamento della macchina deve essere a temperatura ambiente e con una buona ventilazione.La distanza spaziale delle macchine
il lato sinistro/destro/indietro deve essere minimo 700 mm, il lato anteriore minimo 1500 mm.
Parametri tecnici circaTre assi Elettro-dinamica Shaker Testing Machine per l'affidabilità del prodotto
| Modello | Sine nominale Forza (N) |
Classificato come casuale Forza (N) |
Frequenza Intervallo (Hz) |
Velocità nominale ((m/s) | Sostituzione nominale (p-p) mm |
Mass. carico (kg) | bobina mobile (Kg) | Dimensione di Spirale di movimento ((mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
Applicazione diSistema di vibrazione elettrodinamica ad alta frequenza verticale e orizzontale:
Siamo produttori di prodotti di serie di vibrazione elettrica, abbiamo adottato la "struttura di circuito doppio magnetico", "cerchi di azione scheletrici auto-generati","Supporto aereo" e "rastrelli a rulli e guida lineare""Isolamento a trunnion" tecnologia avanzata
e tecnologia speciale, può essere completato in X, Y, Z test di vibrazione sinusoidale a tre assi e test di vibrazione casuale a banda larga, da completare
con il classico (metà seno, trapezoidale, onda dei denti da segatura) test dello spettro di impulsi e di risposta allo shock.
nel settore della difesa nazionale, delle armi, dell'aviazione, dell'aerospaziale, delle comunicazioni, dell'elettronica, degli apparecchi elettrici, delle comunicazioni,
elettrodomestici e altri settori. --- tester di vibrazione per agitatori industriali
Pacchetto per sistema di scossa elettro-dinamica a vibrazione di grande forza:
Prima la pellicola di PP, poi la schiuma da 10 mm tra la macchina e la custodia, e fuori c'è la custodia di compensato standard per l'esportazione.
