Test di vibrazione ad alta frequenza ES-30.pdf

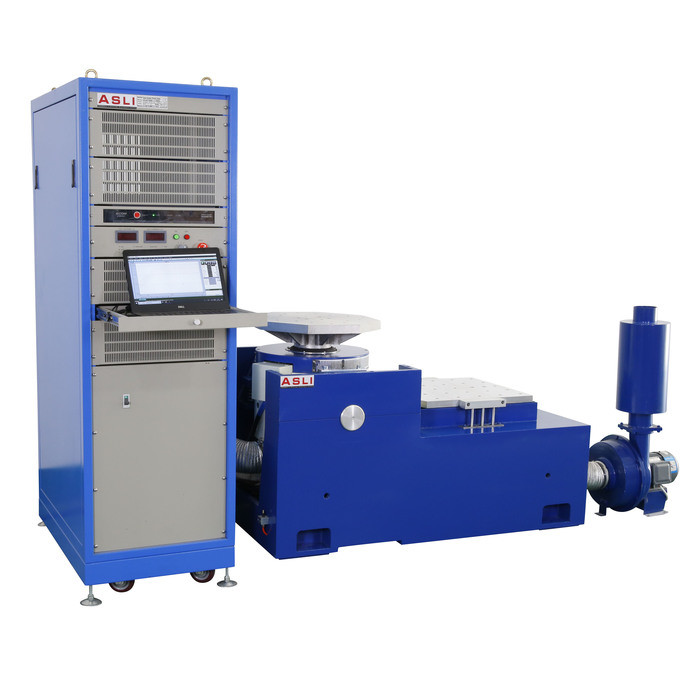

Apparecchiature di prova per vibrazioni ad alta frequenza verticali e orizzontali con funzione di spettro di risposta agli urti
Parametri:
| Modello |
Sine nominale Forza (N) |
Classificato come casuale Forza (N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s2) | Velocità nominale ((m/s) |
Dislocamento nominale (p-p) mm |
Mass. carico (kg) |
muoversi spirale (kg) |
Dimensione di Spirale di movimento ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Siamo produttori di apparecchiature di prova di vibrazione ad alta frequenza verticale e orizzontale con funzione di spettro di risposta agli urti con prodotti della serie di sistemi VENZO-820S,ha adottato la "struttura del circuito a doppio magnetismo""Circoli di azione dello scheletro auto-generati", "Sostituzione aerea" e "Rali a rulli e guida lineare", "Isolamento del trunnion" tecnologia moderna avanzata e tecnologia speciale,Prova di vibrazione sinusoidale a tre assi Y,Z e prova di vibrazione casuale a banda larga, da completare con la classica prova di spinta e spettro di risposta allo shock (mezzo seno, trapezoidale, onda dei denti da sega).
Scalzatori elettrodinamici
1Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
2Circuito a due magnete, bassa perdita di flusso magnetico, struttura compatta e razionale.
3. cuscinetti a rulli rocker rod, orientamento della rigidità del corpo composito, capacità di carico eccentrica, rettilineo e orientato all'importazione.
4. fondazione di isolamento Trunnion dedicato all'uso di ormoni, l'installazione di comodità mobile.
5- Nuovo design dei condotti e miglioramento dell'effetto di raffreddamento.

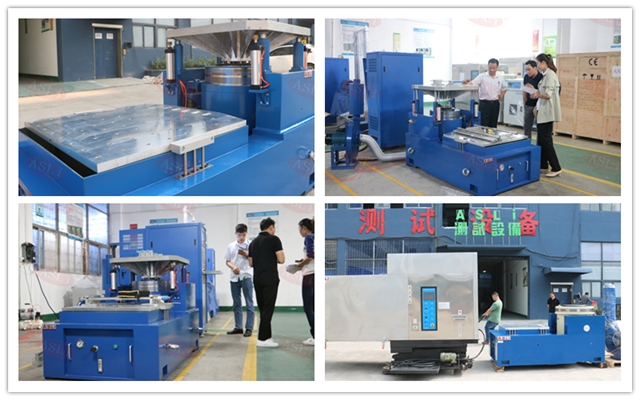

Parametri tecnici dell'espansione verticale del sistema di agitazione elettrodinamica:
Siamo un produttore di attrezzature di prova di lunga storia, negli ultimi 28 anni, ci siamo dedicati a simulare attrezzature di prova ambientale e vibrazioni meccaniche e macchina di prova di urti.Verticale e orizzontale vibrazione elettrodinamica tipo alta frequenza Shaker Tavolo è il nostro prodotto stellare , e avevamo ottenuto la certificazione CE per questa macchina.
Se avete domande sull'apparecchiatura di prova per vibrazioni ad alta frequenza verticale e orizzontale con funzione di spettro di risposta agli urti, vi preghiamo di contattarci, grazie
