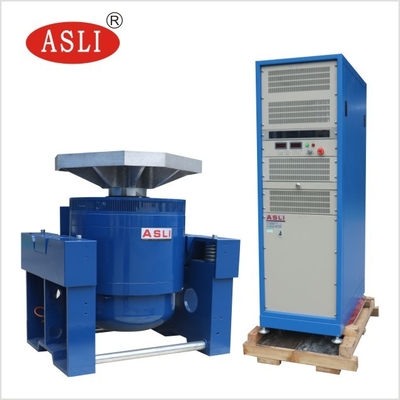

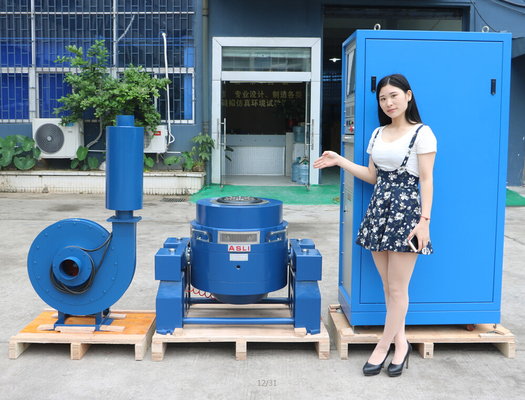

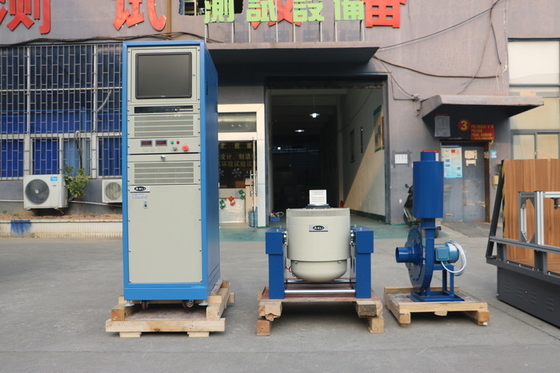

Tipo agitatore ad alta frequenza di elettrodinamica di vibrazione per la prova di vibrazione sinusoidale
Product Details
| Forza seno: | 3000N | Velocità: | 10,6 m/s |
|---|---|---|---|
| Direzione delle vibrazioni: | Verticale | Accelerazione: | 100 g |
| Frequenza: | 3~3500 Hz | Potenza: | 380v 3 fasi |
| Dislocazione: | 25 mm | Esame: | Sinusoidale |
| Evidenziare |
Agitatore ad alta frequenza 1.6m/s di vibrazione,Agitatore ad alta frequenza 3500hz di vibrazione,Agitatore elettrodinamico sinusoidale della prova di vibrazione |
||
Product Description
Scarica il PDF di ES-3A Vibration Tester (Documento di Specifiche)
Siamo un produttore di tester di vibrazioni elettodinamici ad alta frequenza e tester di fatica a vibrazione ad alta frequenza. Le nostre attrezzature adottano tecnologie moderne avanzate tra cui una struttura a doppio circuito magnetico, cerchi d'azione autogeneranti a scheletro, supporto aerotrasportato, cuscinetti a rulli e guida lineare e isolamento del perno.
Questi sistemi possono completare test di vibrazione sinusoidale su tre assi X, Y e Z e test di vibrazione casuale a banda larga, nonché test di impulsi classici (semisinusoidale, trapezoidale, onda a dente di sega) e test dello spettro di risposta agli urti. Questi prodotti sono ampiamente utilizzati nei settori della difesa nazionale, delle armi, dell'aviazione, dell'aerospaziale, delle comunicazioni, dell'elettronica, degli elettrodomestici e degli elettrodomestici.
| Modello | Forza Sinusoidale Nominale (N) | Forza Casuale Nominale (N) | Intervallo di Frequenza (Hz) | Accelerazione Nominale (m/s²) | Velocità Nominale (m/s) | Spostamento Nominale (p-p) mm | Carico Massimo (Kg) | Bobina Mobile (Kg) | Dimensioni Bobina Mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Ø870 |
- Scheletro del cerchio dinamico ben progettato, con una frequenza di risonanza assiale più elevata.
- Design a doppio circuito magnetico con bassa dispersione di flusso magnetico, struttura compatta e layout razionale.
- Cuscinetti a rulli per asta basculante con rigidità del corpo composito dritta e orientata all'importazione, che forniscono un'eccellente capacità di carico eccentrico.
- Fondazione di isolamento del perno dedicata all'isolamento dalle vibrazioni, con comoda installazione mobile.
- La tecnologia avanzata nel sistema mobile garantisce un'elevata affidabilità del cerchio dinamico.
- Il nuovo design del condotto migliora l'effetto di raffreddamento.
- La rigidità statica e la rigidità dinamica del pallone del cuscinetto sono ridotte, aumentando la capacità del tavolo vibrante e migliorando le prestazioni a bassa frequenza.
- All'interno di un piccolo banco di carico, è possibile ottenere un'accelerazione e una frequenza di lavoro più elevate, migliorando la capacità di carico e le prestazioni dell'intero banco macchina.

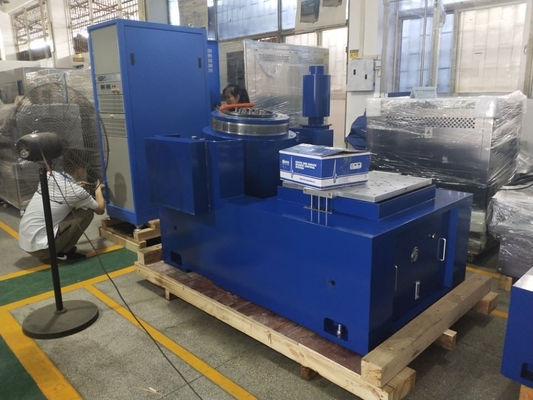

- Il banco orizzontale e il banco vibrante sono di tipo integrale, con una struttura perfetta e una comoda installazione e regolazione.
- Pista a pressione statica, a V, con capacità di resistenza alla pendenza e al carico di polarizzazione.
- Pompa dell'olio integrata, buona struttura e facile funzionamento.
| Modello | Dimensioni Banco (mm) | Intervallo di Frequenza (Hz) | Peso Parti Mobili (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 | 5–1000 | 6.6 |
| LT0303 | 300×300×26 | 5–1500 | 7.8 |
| LT0303 | 300×300×30 | 5–2000 | 9.0 |
| LT0404 | 400×400×22 | 5–1000 | 11.2 |
| LT0404 | 400×400×26 | 5–1400 | 13.2 |
| LT0404 | 400×400×30 | 5–2000 | 16.0 |
| LT0505 | 500×500×25 | 5–1000 | 19.3 |
| LT0505 | 500×500×30 | 5–1500 | 23.1 |
| LT0505 | 500×500×35 | 5–2000 | 27.0 |
| LT0606 | 600×600×25 | 5–1000 | 27.5 |
| LT0606 | 600×600×30 | 5–1200 | 33.0 |
| LT0606 | 600×600×40 | 5–2000 | 45 |
| LT0707 | 700×700×25 | 5–800 | 36.8 |
| LT0707 | 700×700×30 | 5–1000 | 44.2 |
| LT0707 | 700×700×35 | 5–1500 | 52 |
| LT0808 | 800×800×30 | 5–1000 | 57.7 |
| LT0808 | 800×800×40 | 5–1500 | 76.9 |
| LT0808 | 800×800×45 | 5–2000 | 86.5 |
| LT1010 | 1000×1000×30 | 5–1000 | 89.1 |
| LT1010 | 1000×1000×40 | 5–1300 | 118.8 |
| LT1010 | 1000×1000×50 | 5–1500 | 147 |
| LT1212 | 1200×1200×30 | 5–800 | 126 |
| LT1212 | 1200×1200×40 | 5–1100 | 168 |
| LT1212 | 1200×1200×50 | 5–1400 | 210 |

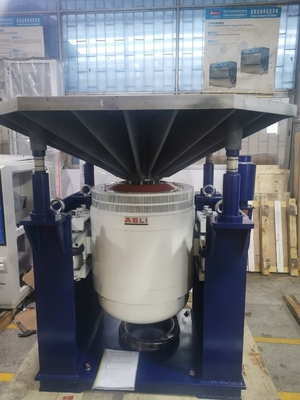

Il banco esteso verticale VT e i morsetti specificati sono calcolati con precisione e progettati meticolosamente per garantire che il cliente ottenga le migliori prestazioni secondo una struttura perfetta, materiali di alta qualità e lavorazione.
| Modello | Peso (kg) | Frequenza Massima (Hz) | Dimensioni Banco |
|---|---|---|---|
| VT300 | 10 | 2000 | Ø300 |
| VT400 | 16 | 2000 | Ø400 |
| VT500 | 25 | 1500 | Ø500 |
| VT600 | 35 | 1000 | Ø600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Banco Rotondo) | 220 | 350 | Ø1200 |
Se hai domande sull'Agitatore per Vibrazioni ad Alta Frequenza di Tipo Elettrodinamico per Test di Vibrazione Sinusoidale, non esitare a contattarci.
