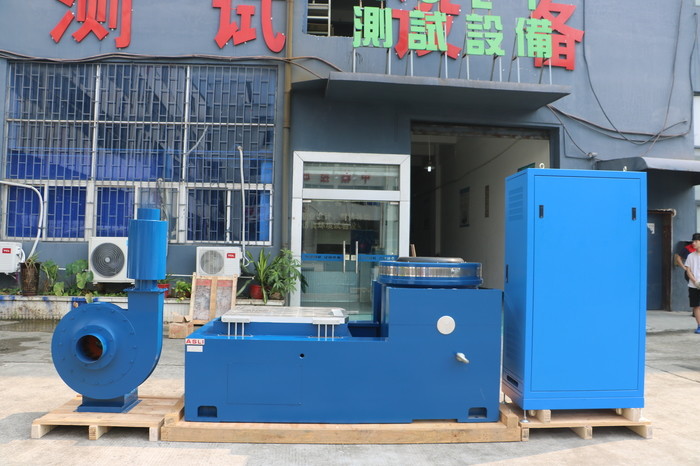

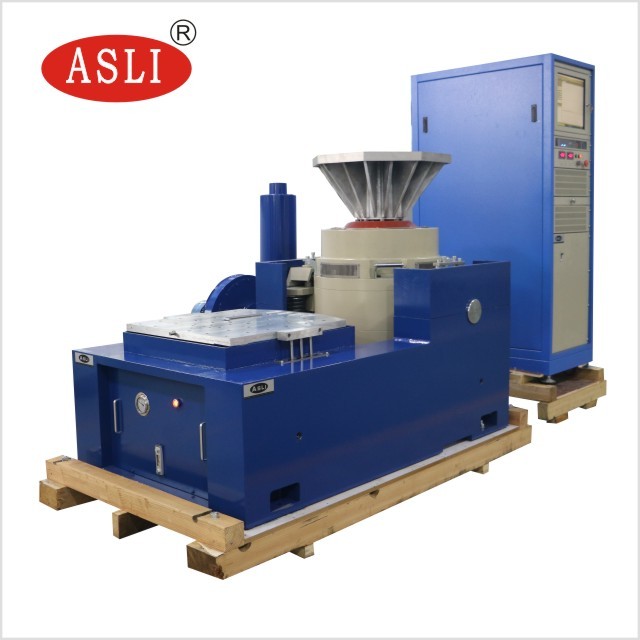

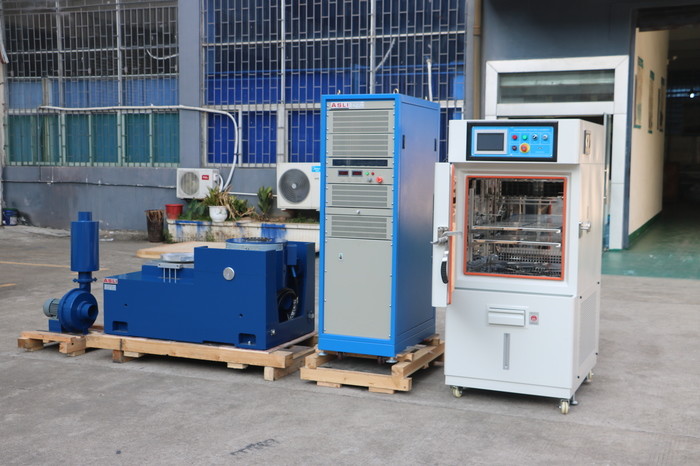

Apparecchiature di prova a vibrazione industriale ad alta frequenza conformi a MIL-STD 810F
Applicazione:
Siamo produttori di prodotti della serie Tester di vibrazioni ad alta frequenza elettrodinamica / Tester di fatica da vibrazione ad alta frequenza, che hanno adottato la 'struttura a doppio circuito magnetico', 'cerchi di azione dello scheletro autogenerati', 'Supporto aereo' e 'cuscinetti a rulli e guida lineare', 'isolamento del perno' tecnologia moderna avanzata e tecnologia speciale, può essere completata nel test di vibrazione sinusoidale a tre assi X, Y, Z e test di vibrazione casuale a banda larga, da completare con l'impulso classico (semionda, trapezoidale, dente di sega) e il test dello spettro di risposta agli urti. Questi prodotti sono ampiamente utilizzati nella difesa nazionale, nelle armi, nell'aviazione, nell'aerospaziale, nelle comunicazioni, nell'elettronica, negli apparecchi elettrici, nelle comunicazioni, negli elettrodomestici e in altri settori.
Caratteristiche del tester di fatica da vibrazione ad alta frequenza:
1. Scheletro del cerchio dinamico ben progettato, con una frequenza di risonanza assiale dello stadio superiore.
2. Due circuiti magnetici, bassa dispersione del flusso magnetico, struttura compatta e razionale.
3. Cuscinetti a rulli a biella dritti e orientati all'importazione, orientamento della rigidità del corpo composito, capacità di carico eccentrico.
4. Fondazione di isolamento del perno dedicata all'uso di ormoni, l'installazione di praticità mobile.
5. Tecnologia avanzata che si muove attorno al sistema per garantire l'elevata affidabilità del cerchio dinamico.
6. Nuovo design del condotto e miglioramento dell'effetto di raffreddamento.
7. Rigidità statica, rigidità dinamica del piccolo palloncino del cuscinetto, aumentando la capacità del tavolo vibrante, migliorando le prestazioni a bassa frequenza.
Apparecchiature di prova a vibrazione industriale ad alta frequenza conformi a MIL-STD 810F tparametri tecnici:
| Modello |
Seno nominale Forza (N) |
Casuale nominale Forza (N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s2) | Velocità nominale (m/s) |
Spostamento nominale (p-p)mm |
Carico massimo (Kg) | bobina mobile (Kg) |
Dimensione di Bobina mobile (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

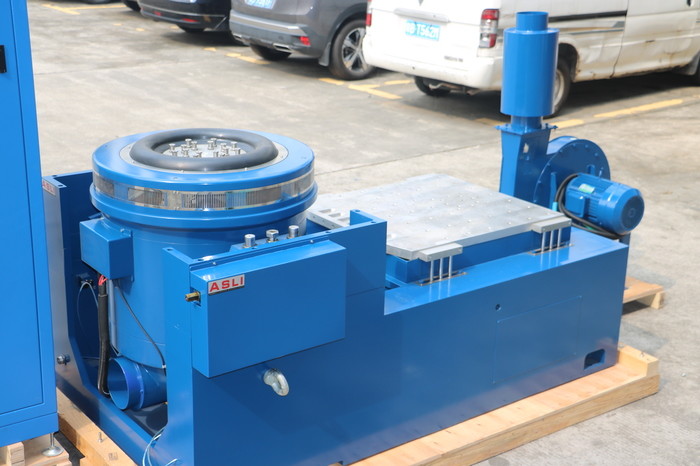

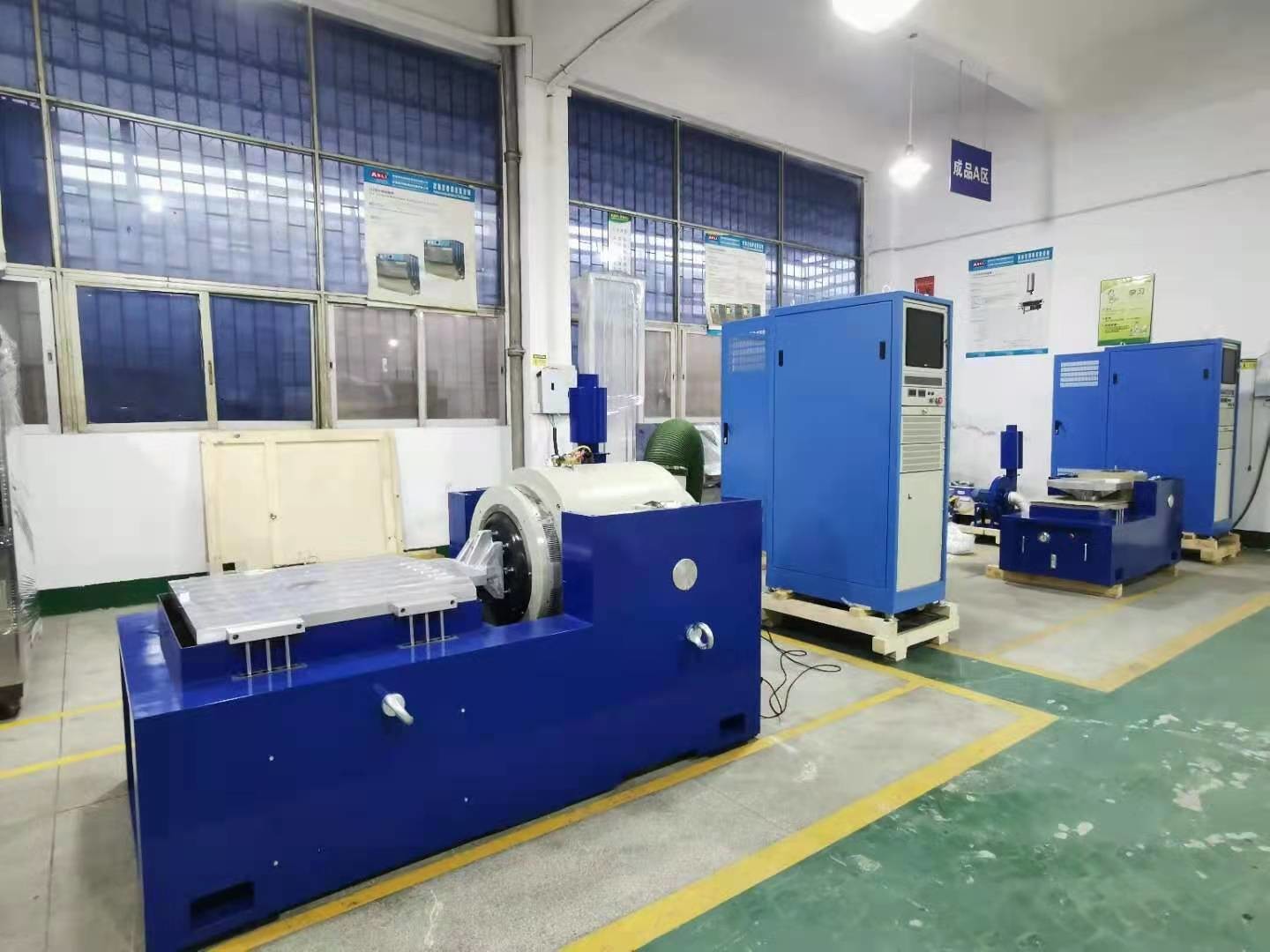

caratteristiche del supporto orizzontale:
1. All'interno di un piccolo banco di carico per realizzare una maggiore accelerazione e frequenza di lavoro, per migliorare la capacità di carico e le prestazioni dell'intero banco macchina.
2. Banco orizzontale e banco vibrante sono di tipo integrale, con struttura perfetta, praticità di installazione e regolazione.
3. Pista a pressione statica, a forma di V, con capacità di resistenza alla pendenza e al carico di polarizzazione.
Pompa dell'olio integrata, buona struttura e facile funzionamento.
parametri tecnici dell'espansore orizzontale:
| Modello | Dimensioni del banco (mm) | Gamma di frequenza (Hz) | Peso delle parti in movimento (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |

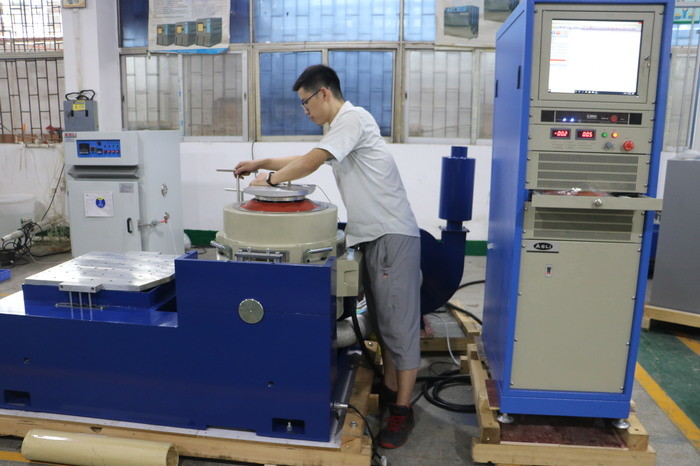

caratteristiche del banco esteso verticale:
VT banco esteso verticale e morsetti specificati, calcolo di precisione, design elaborato, per garantire al cliente le migliori prestazioni in base alla struttura perfetta, materiale di alta qualità
e lavorazione.
parametri tecnici dell'espansore verticale:
| Modello | Peso (kg) | Frequenza massima (Hz) | Dimensioni del banco |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Banco rotondo) | 220 | 350 | Φ1200 |
Se hai richieste relative alle apparecchiature di prova a vibrazione industriale ad alta frequenza conformi a MIL-STD 810F, non esitare a contattarmi.
