Il sistema di test delle vibrazioni viene utilizzato principalmente per i test ambientali di vibrazioni e urti dei prodotti, i test di screening dello stress ambientale e i test di affidabilità. Il tester di vibrazioni elettromagnetiche è progettato interamente in base allo standard dei test relativi alle batterie, simulando in determinate condizioni il test di vibrazione della batteria. La batteria o il pacco batteria viene fissato sul tavolo vibrante e, in base alla frequenza, all'accelerazione e alla modalità di spostamento prescritte, la batteria viene fatta vibrare lungo le tre direzioni reciprocamente perpendicolari del campione. La batteria misurata non deve presentare perdite, non deve perdere il cuore, non deve rompersi, non deve prendere fuoco né esplodere. L'ambito di applicazione del test delle vibrazioni è estremamente ampio, dai circuiti stampati, alle batterie, agli aerei, alle navi, ai razzi, ai missili, alle automobili, agli elettrodomestici e ad altri prodotti industriali.

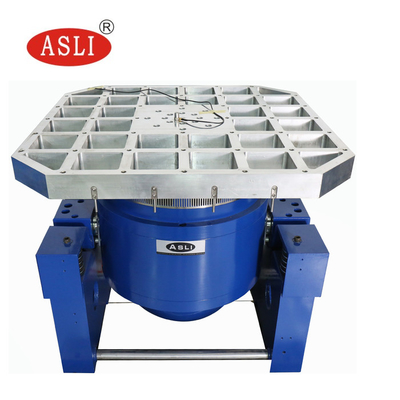

| Tester di vibrazioni ad alta frequenza per prodotti di imballaggio Parametri: | ||||
| Forza di eccitazione sinusoidale massima | 3000Kg.f picco | |||
| La più grande forza di vibrazione casuale | 3000Kg.f r.ms | |||
| La più grande forza di vibrazione d'urto | 6000Kg.f picco | |||
| Gamma di frequenza | DC~4000 Hz | |||
| Spostamento massimo | 75mm p-p (valore picco-picco) | |||
| Velocità massima | 1.8m/s | |||
| Accelerazione massima | 100G (980 m/s2) | |||
| Prima frequenza di risonanza | 3500Hz | |||
| Carico massimo | 750kg | |||

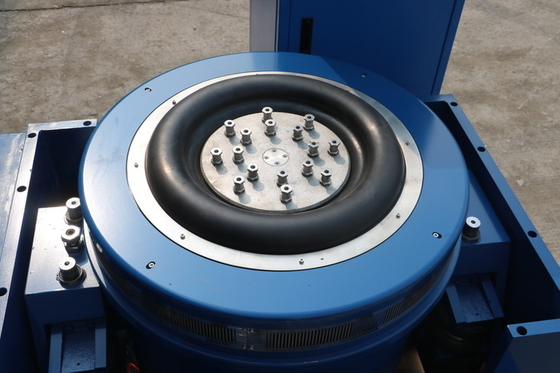

| Diametro della bobina mobile (diametro del piano di lavoro) | Diametro di 450 mm | |||
| La qualità della bobina mobile | 40kg | |||
| Carico massimo | 750Kg | |||
| Vite del piano | 13 x M8 | |||
| Perdita di flusso magnetico | <10gauss | |||
| Dimensione | 800mm x 800mm x 800mm (macchina verticale) | |||
| Peso | Circa 1500Kg | |||
| Il sistema servo | ||||
| Funzione | Temperatura, pressione dell'aria, spostamento, sovratensione, sovracorrente, sottotensione in ingresso, guasto esterno, alimentazione di controllo, logica, mancanza di ingresso uguale. | |||
| Controller di vibrazioni digitali | ||||
| Configurazione hardware | 2 canali di ingresso, 1 canale di ingresso | |||
| Computer di controllo | Computer industriali originali, display a cristalli liquidi (con tastiera/mouse ottico) | |||
| Software | Funzionamento in cinese/inglese, analisi nel dominio del tempo e della frequenza, sorgente del segnale, analisi della frequenza di sweep sinusoidale, ecc. WORD può generare automaticamente rapporti di prova, visualizzazione e memorizzazione di segnali e dati, impostazione dei parametri di prova e analisi della funzione. | |||
| Sistema operativo | Windows 2000/ XP | |||
| Sensore di accelerazione B&W |
dominio di frequenza: 1—2000Hz sensibilità: 50mv/g intervallo di temperatura: -24 - 250℃ |
|||
| Requisiti elettrici | ||||
| Fonte elettrica | 3 fasi, 380V/50Hz | |||
Caratteristiche principali
* Un agitatore elettrodinamico raffreddato ad aria
* Controller di vibrazioni e amplificatore di potenza strutturati in un cabinet all-in-one
* Raggiungimento di 2400 newton di spinta sinusoidale di picco.
* Test su 3 assi X, Y, Z
Funzioni di controllo
* Vibrazione sinusoidale a frequenza fissa
* Vibrazione a sweep * Vibrazione casuale
* Shock classico
Applicazioni tipiche del sistema
* Test ambientali
* Test di screening dello stress
* Test delle vibrazioni
Vantaggi per l'utente
* Facile installazione eseguibile dall'utente
* Interfaccia utente: schermo LCD touch per la modalità locale e PC-Windows (tramite ethernet) per la modalità remota
* Modalità locale: avvio rapido di un test predefinito, è possibile memorizzare dozzine di specifiche di test;
* Modalità remota: tutte le operazioni del sistema, inclusa la definizione del test e la memorizzazione delle specifiche del test su mostar, il controllo del test, la revisione dei dati del test e la documentazione.
