ES-10 sistema di prova di vibrazioni meccaniche.pdf

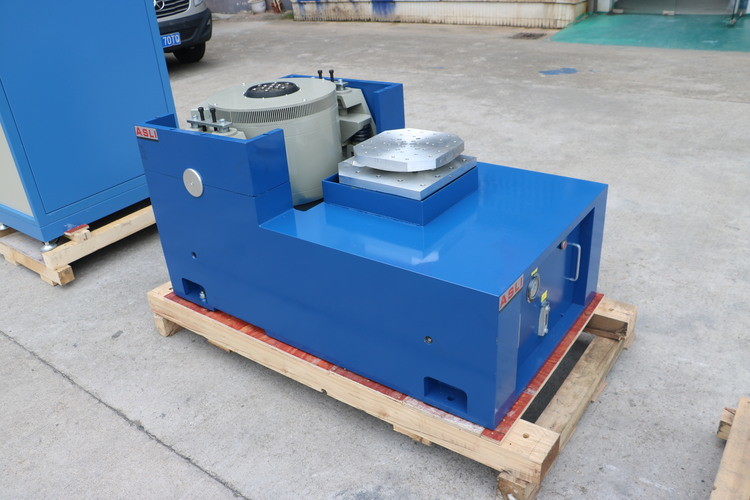

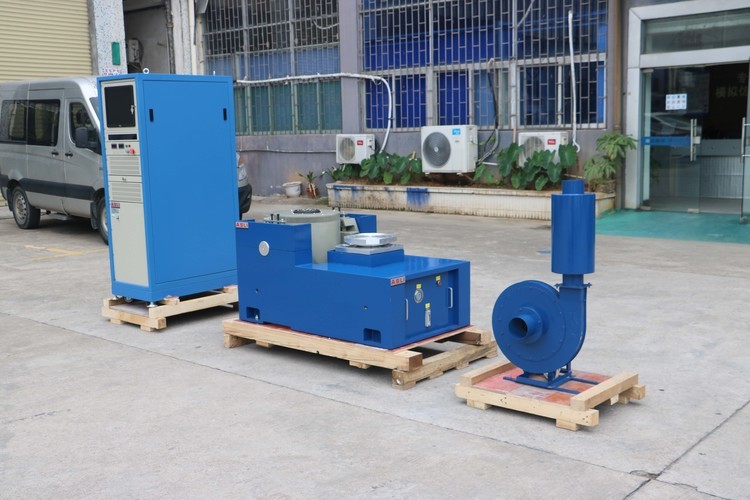

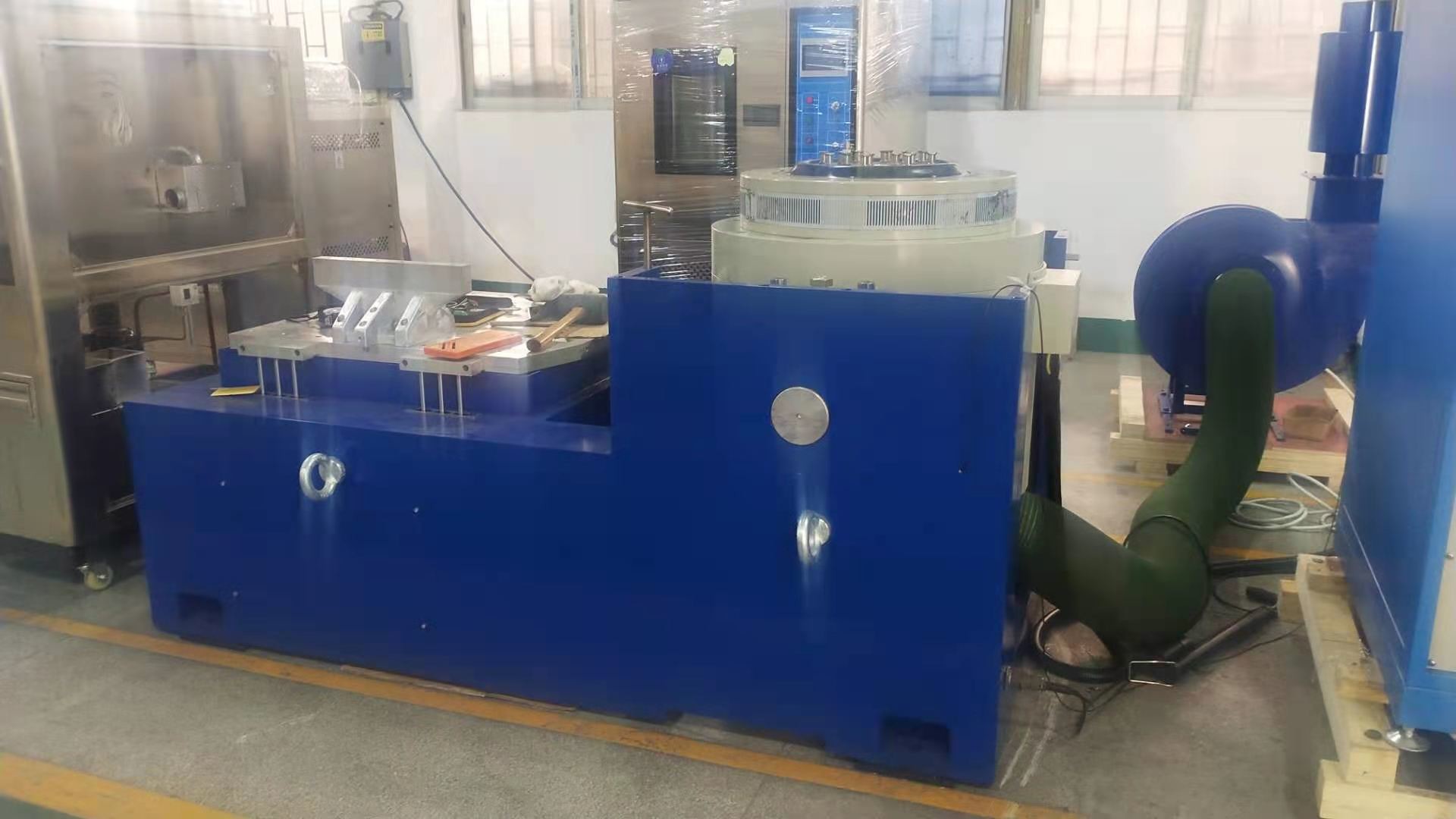

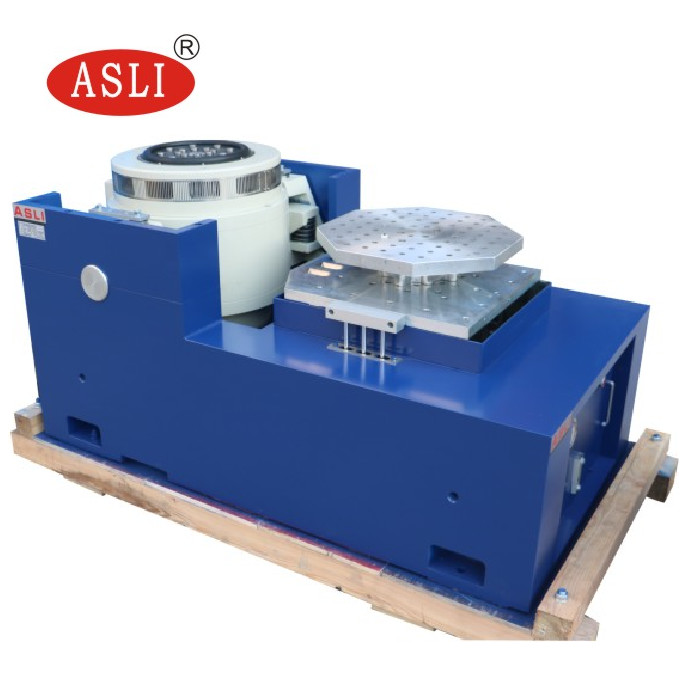

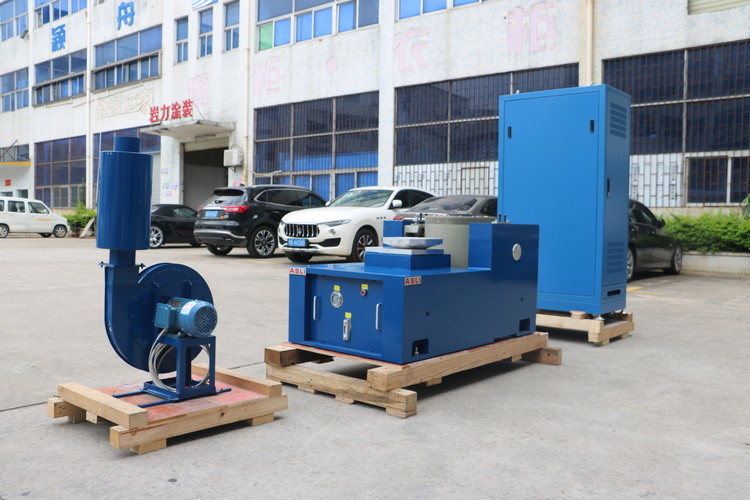

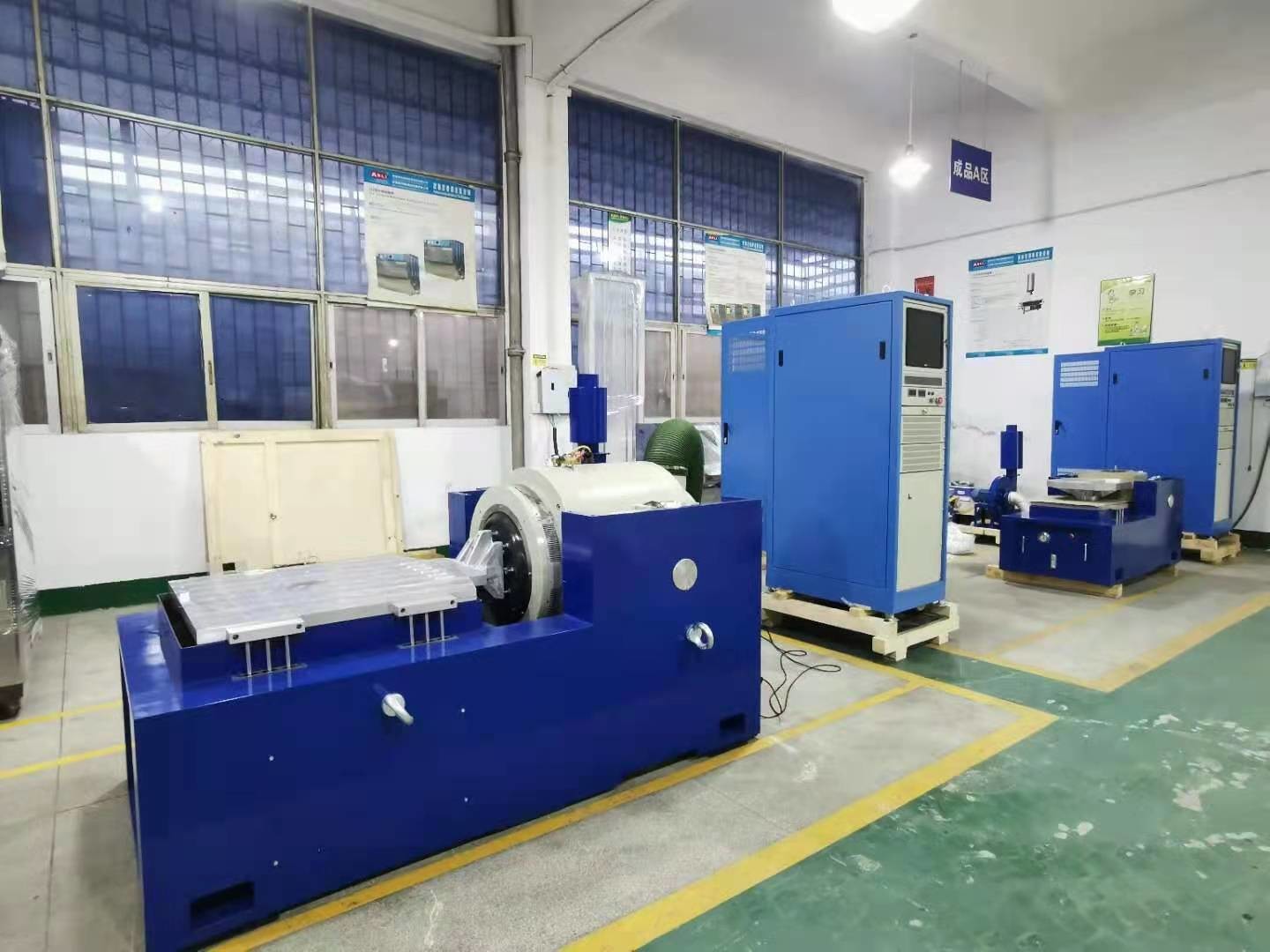

Macchina di prova di vibrazioni elettromagnetiche ad alta frequenza da banco con tavola vibrante dinamica
parametri tecnici:
| Modello |
Sinusoidale nominale Forza (N) |
Casuale nominale Forza (N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s2) | Velocità nominale (m/s) |
Spostamento nominale (p-p)mm |
Carico massimo (Kg) | bobina mobile (Kg) |
Dimensioni della bobina mobile (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
parametri tecnici dell'espansore orizzontale:
| Modello | Dimensioni del banco (mm) | Intervallo di frequenza (Hz) | Peso delle parti mobili (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19,3 23,1 27,0 |
parametri tecnici dell'espansore verticale:
| Modello | Peso (kg) | Frequenza massima (Hz) | Dimensioni del banco |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
REGOLAZIONE MULTIMODE
Modalità sinusoidale, casuale, ricerca e mantenimento risonante, impatto tipico e simulazione stradale.
FORTE CAPACITÀ DI CARICO
Il cuscino d'aria di carico centrale ha un'elevata rigidità statica, una bassa rigidità dinamica, una forte capacità di carico e un buon effetto quando le ampiezze cambiano.
CONTROLLO DELLE INTERFERENZE
Il doppio design magnetico a dispersione di flusso e il campo magnetico uniformemente risolto per un forte circuito di controllo del campo elettromagnetico interferiscono
Oltre ai tester di vibrazione, la nostra gamma di prodotti copre anche:
(1) Serie di test di temperatura/umidità: Camera di prova di temperatura e umidità, Stabilità walk-in, Camera di prova di shock termico,Camera di prova UV per temperatura e umidità, Camera di prova di temperatura a velocità di rampa.
(2) Serie di test di invecchiamento:Forno ad alta temperatura, Forno a vuoto, Camera di prova di invecchiamento a ventilazione d'aria, Camera di prova di invecchiamento a vapore, Camera di prova di ozono, Apparecchiatura di prova di burn-in
(3) Test di simulazione meteorologicat serie: Camera di prova a spruzzo d'acqua, camera di prova della polvere, camera di prova di invecchiamento a lampada allo xeno, camera di prova di resistenza ai raggi UVber
(4) Serie di test meccanici: Macchina di prova di vibrazione, Macchina di prova di caduta,Macchina di prova di urto, Tester di shock meccanico ad accelerazione ecc.
Se desideri maggiori informazioni su Macchina di prova di vibrazioni elettromagnetiche ad alta frequenza da banco con tavola vibrante dinamica, non esitare a farcelo sapere.
