Tavolo agitatore a vibrazione ad alta frequenza per elettrodinamica Big Force Accelerazione da 100 g
Product Details
| forza di vibrazione: | 30000n | Direzione di vibrazione: | orizzontale verticale |
|---|---|---|---|
| Applicazione: | Ricambi auto | Spostamento: | 51 mm |
| Dimensione del tavolo: | 1000*1000mm | Tipo: | Alta frequenza |
| Accelerazione: | 100 g | bobina mobile: | 40KG |
| Evidenziare |
Tavolo per Vibrazioni Elettrodinamiche,Tavolo per Vibrazioni per Ricambi Auto,Apparecchiatura per Test di Vibrazione Casuale 30000N |
||
Product Description

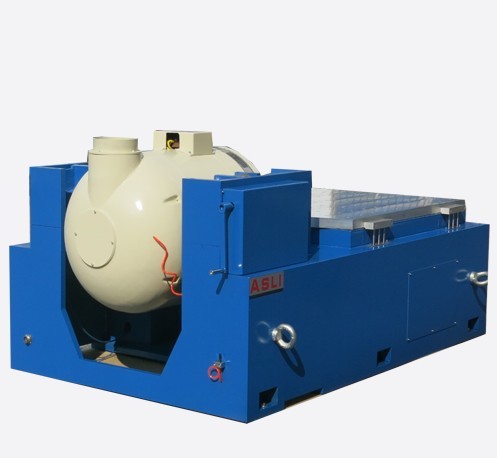

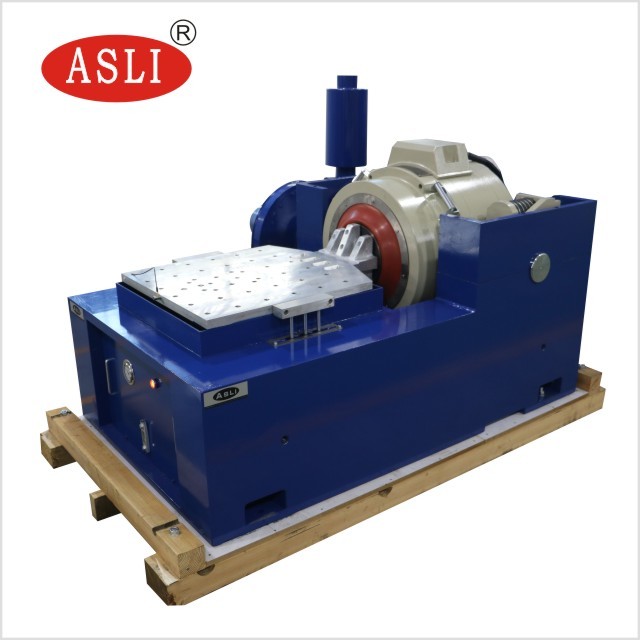

IlTavolo per agitatori a vibrazione ad alta frequenza di tipo elettrodinamica a grande forza con accelerazione di 100 gè un sistema di sperimentazione delle vibrazioni a spazzola di frequenza verticale e orizzontale progettato per la prova della resistenza alle vibrazioni. È ampiamente utilizzato in difesa, aviazione, aerospaziale, comunicazioni, elettronica,autocarro, elettrodomestici e altre industrie.
Questa apparecchiatura è progettata per individuare precocemente i difetti, simulare le condizioni di lavoro reali e condurre prove di resistenza strutturale.i risultati affidabili delle prove lo rendono uno strumento essenziale per l'assicurazione della qualità e la convalida dei prodotti.
Il sistema supporta onde sinusoidali, FM, scansione, programmabile, moltiplicatore di frequenza, logaritmo, accelerazione massima, modulazione dell'ampiezza e modalità di controllo del tempo.Dispone di controllo computerizzato a funzione completa con semplice accelerazione fissa e impostazioni di ampiezza fissaOgni unità è sottoposta a test di funzionamento senza guasti per 3 mesi per garantire prestazioni stabili e qualità affidabile.
Scaricare il banco di prova di vibrazione ad alta frequenza ES-30 (PDF)
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Dislocamento nominale (p-p) mm | Mass. carico (kg) | Capole di movimento (kg) | Dimensione della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
| Dimensione della tabella | 1000 × 1000 mm |
|---|---|
| Materiale | Leghe di alluminio |
| Spessore | 40 mm |
| Frequenza massima di lavoro | Sino 1000 Hz, casuale 1200 Hz |
| Dimensione dell'espansore | 1000 × 1000 mm |
|---|---|
| Materiale | Leghe di alluminio |
| Frequenza massima di lavoro | Sine 500 Hz, casuale 1000 Hz |
| Potenza di uscita massima | 42 kVA |
|---|---|
| Risposta di frequenza | > 65 dB |
| Voltaggio di uscita | 100 Vrms |
| Efficienza della conversione | > 90% |
| Potenza | 15 kW |
|---|---|
| Volume dell'aria | 00,66 m3/min |
| Pressione dell'aria | 00,08 kgf/cm2 |
| Diametro del tubo d'aria | 200 mm |
IlTavolo per agitatori a vibrazione ad alta frequenza di tipo elettrodinamica a grande forza con accelerazione di 100 gpuò anche essere combinato con una camera di prova di temperatura e umidità per prove ambientali complete.
Se avete bisogno di ulteriori informazioni sull'apparecchiatura per la prova delle vibrazioni a frequenza orizzontale verticale per la prova della resistenza alle vibrazioni, non esitate a contattarci.
Product Highlights
L'agitatore elettrodinamico ES-30 offre una forza di 30.000 N, un'accelerazione di 100 g, uno spostamento di 51 mm e una tavola da 1000x1000 mm per i test sui ricambi auto. Il funzionamento verticale/orizzontale, la bobina mobile da 40 kg, l'amplificatore da 42 kVA e l'efficienza del 90% garantiscono test affidabili di resistenza alle vibrazioni ad alta frequenza.
