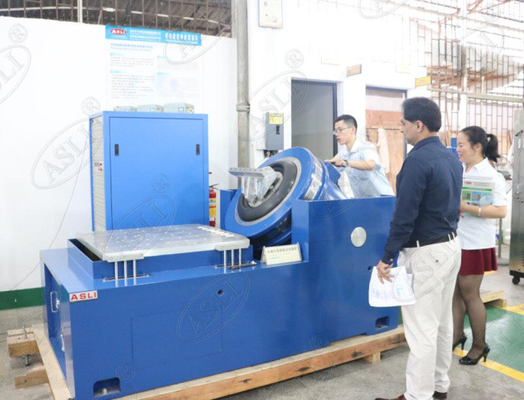

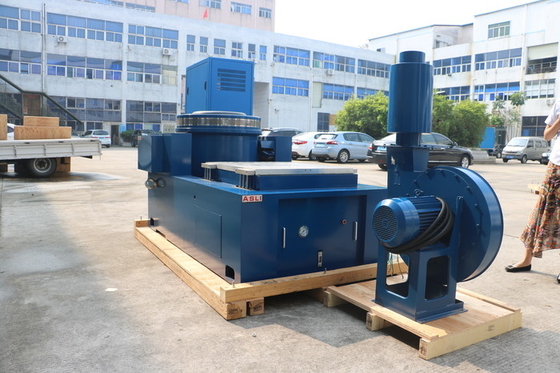

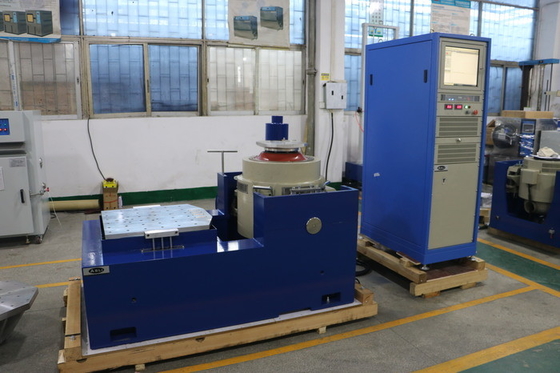

Macchina per test di vibrazioni ad alta frequenza di tipo elettromagnetico orizzontale e verticale
Product Details
| Forza sinusoidale: | 30000n | Frequenza: | Da 3 a 2500Hz |
|---|---|---|---|
| Velocità: | 1,8 m/s | Spostamento: | 80mm o su misura |
| Direzione di vibrazione: | verticale o x, y, z | Carica max: | 450 kg |
| soddisfare standard: | ISTA | Funzione: | prova di vibrazione casuale |
| Evidenziare |
Macchina per test di vibrazione 30000N,macchina per test di vibrazione da 1,8 m/s |
||
Product Description
La serie High Frequency Vibration Test Machine adotta tecnologie moderne avanzate tra cui una "struttura di doppio circuito magnetico,"Circoli di azione di scheletro auto-generati," "supporto aereo", "rastrelli a rulli e guida lineare" e "isolamento di trunnion". Questi sistemi sono in grado di completare X, Y,prove di vibrazione sinusoidale a tre assi e Z e prove di vibrazione casuale a banda larga, così come i classici test di impulso (mezza sinus, trapezoidale, onda a dente di segatura) e i test dello spettro di risposta allo shock.
Questi prodotti sono ampiamente utilizzati nelle industrie della difesa nazionale, delle armi, dell'aviazione, dell'aerospazio, delle comunicazioni, dell'elettronica, degli elettrodomestici e degli elettrodomestici.
- Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
- Disegno di circuito a due circuiti con bassa perdita di flusso magnetico, struttura compatta e layout razionale.
- Cuscinetti a rulli a roccia con orientamento di rigidità del corpo composito rettilineo e orientato all'importazione, che forniscono un'elevata capacità di carico eccentrico.
- Fondamento di isolamento Trunnion dedicato all'uso di ormoni, che offre una comodissima installazione mobile.
- La tecnologia avanzata del sistema di movimentazione garantisce un'elevata affidabilità del cerchio dinamico.
- Il nuovo design dei condotti migliora l'effetto di raffreddamento.
- La rigidità statica e la rigidità dinamica del piccolo pallone portante aumentano la capacità della tavola di vibrazione e migliorano le prestazioni a bassa frequenza.
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Dislocamento nominale (p-p) mm | Mass. carico (kg) | Capole di movimento (kg) | Dimensione della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
| Modello | Peso (kg) | Frequenza massima (Hz) | Dimensione della panca |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (banca rotonda) | 220 | 350 | Φ1200 |
Siamo un produttore di attrezzature di prova con una lunga storia.ci siamo dedicati alla simulazione di attrezzature di prova ambientale e macchine di prova meccaniche per vibrazioni e urtiIl Vibration Shaker Table, che soddisfa gli standard ISTA e esegue test di shock casuali, è uno dei nostri prodotti star, e abbiamo ottenuto la certificazione CE per questa macchina.
Scaricare: Stand di prova per vibrazioni ad alta frequenza ES-30 (PDF)
Qualsiasi dubbio o necessità circa il tipo elettromagnetico alta frequenza orizzontale e verticale macchina di prova di vibrazione, si prega di non esitare a farci sapere.
Product Highlights
Tester di vibrazioni elettromagnetiche ad alta frequenza con forza 30000N, 3-2500Hz, carico 450kg, assi X/Y/Z, conforme ISTA. Presenta un circuito a doppio magnete, sospensioni pneumatiche e isolamento con perno per durata ed efficienza. Dislocamento personalizzato disponibile. Certificato CE da un produttore di 25 anni.
