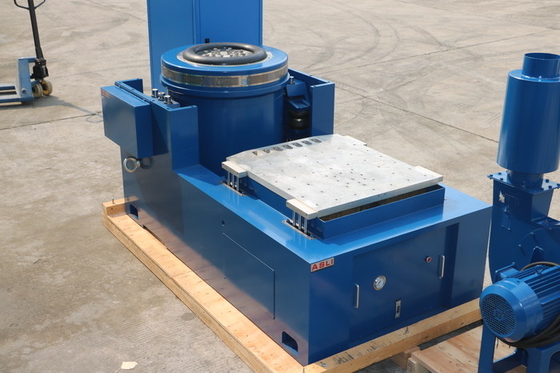

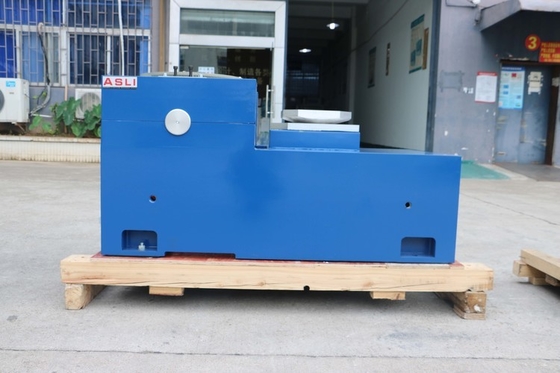

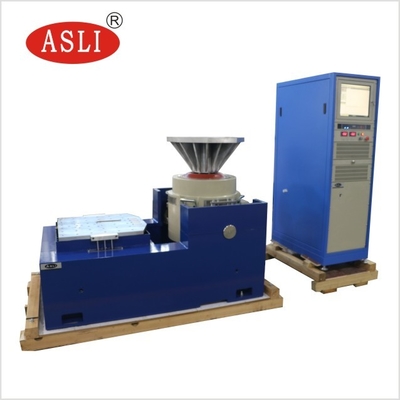

Alta precisione Iec 68-2-6 Laboratory Led Universal Low Frequency Vibration Test Machine
Amplificatore di potenza a commutazione digitale
Il sistema utilizza un amplificatore di potenza digitale con modulazione della larghezza dell'impulso sinusoidale.il segnale di bassa tensione inserito dal regolatore viene amplificato dal circuito digitale e ripristinato al segnale originale, e poi l'uscita alla bobina mobile del tavolo vibrante per promuovere la vibrazione elettrica.
I componenti principali dell'amplificatore di potenza ad alta tensione intelligente sono: controllo frontale, modulo di amplificatore di potenza, circuito di protezione, parte di alimentazione e armadio elettrico.Il sistema adotta la forma di uscita ad alta tensione e a bassa corrente, che riduce le perdite di potenza durante la trasmissione e consente una corrispondenza efficace e ragionevole dell'impedenza.
Parametri dell'agitatore a vibrazione ad alta precisione:
| Spinta sinusoidale | 300 kgf |
| Spinta casuale | 300 kgf rms |
| Spinta di impatto | 600 kgf |
| Intervallo di frequenza | 5~2800 Hz |
| Dislocazione continua | 25.4 mm |
| Velocità massima | 10,8 m/s |
| Amplificatore di potenza di commutazione | |
| Uscita di amplificatore | 3.5 kVA |
| Rapporto segnale/rumore | > 65 dB |
| IF guadagno | ≥ 80 |
| Distorsione armonica totale(a potenza nominale) | meno di 0,5% quando la corrente continua è compresa tra 0,1 Hz e 500 Hz; meno di 1,0%, quando la corrente continua è compresa tra 500 Hz e 5000 Hz |
| Amplificatore di potenzarisposta di frequenza | DC (0,1 Hz) a 4500 Hz: ±3 dB; |
| Tempo medio traFatto negativo (MTBF) | > 35.000 ore |
| Tavolino di espansione verticale | |
| Dimensioni della tabella | 600 mm × 600 mm |
| Limite superiore di funzionamentofrequenza di valutazione | Sino 2200Hz, casuale 3500Hz |
| Contrapeso | 30 kg |
| Materiale da bancone | Leghe di alluminio |
| Controllatore di vibrazione | |
| sistema operativo | Windows 7 |
| Interfaccia operativa | Interfaccia cinese e inglese |
| Funzione software | Sine, casuale, shock classico, ricerca di risonanza e residente |
Caratteristica:
1Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
2- Circuito bi-magnetico, perdita di flusso magnetico bassa, struttura compatta e razionale.
3. cuscinetti a rulli rocker rod, orientamento della rigidità del corpo composito, capacità di carico eccentrica, rettilineo e orientato all'importazione.
4. Trunnion fondazione di isolamento dedicato all'uso di ormoni, l'installazione di comodità mobile.
5La tecnologia avanzata si muove attorno al sistema per garantire che il cerchio dinamico di alta affidabilità.
6- Nuovo design dei condotti e miglioramento dell'effetto di raffreddamento.
7. rigidità statica, rigidità dinamica del piccolo palloncino portante, aumentando la capacità di carico della tavola di vibrazione, migliorare le prestazioni a bassa frequenza.
Per favore, sentitevi liberi di contattarmi se avete qualche dubbio o bisogno diAlta precisione Iec 68-2-6 Laboratory Led Universal Low Frequency Vibration Test Machine
